Bảng Chọn Tiết Diện Dây Dẫn Theo Dòng Điện Chuẩn

Lựa chọn cáp điện đúng chuẩn quyết định sự an toàn của toàn hệ thống. Dưới đây là bảng chọn tiết diện dây dẫn theo dòng điện chi tiết nhất. Chúng tôi sẽ hướng dẫn bạn cách tra cứu nhanh chóng. Từ đó, bạn dễ dàng áp dụng cho điện dân dụng và công nghiệp.

Bảng chọn tiết diện dây dẫn theo dòng điện là gì?

Đây là tài liệu kỹ thuật tổng hợp mức dòng tải liên tục tối đa mà một loại dây cáp có thể chịu đựng. Bảng này giúp kỹ sư xác định nhanh cỡ dây phù hợp. Mục đích là đảm bảo an toàn, tránh quá nhiệt và chập cháy.

Được ví như huyết mạch của một hệ thống, dây cáp điện có vai trò truyền tải điện năng. Chúng đưa điện từ trạm biến áp đến từng phụ tải. Điều này đảm bảo cung cấp năng lượng liên tục cho nhà máy.

Nhưng lựa chọn dây dẫn phù hợp với đặc tính của tải không hề dễ. Tại Kho Cáp Sỉ, chúng tôi đã tư vấn cho hàng ngàn dự án. Chúng tôi nhận thấy việc dùng bảng tra cứu có sẵn là phương pháp tối ưu nhất. Nó nhanh gọn và mang lại độ chính xác cao.

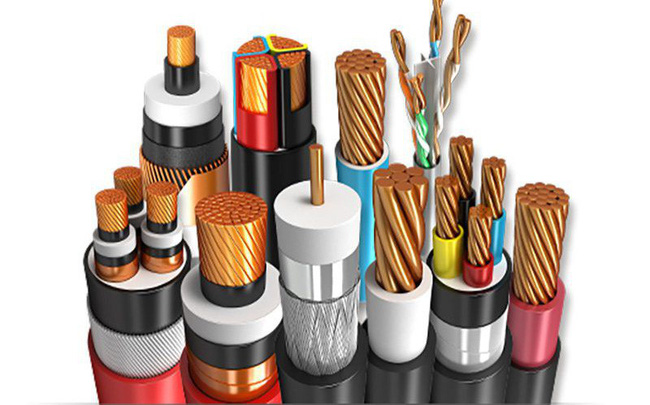

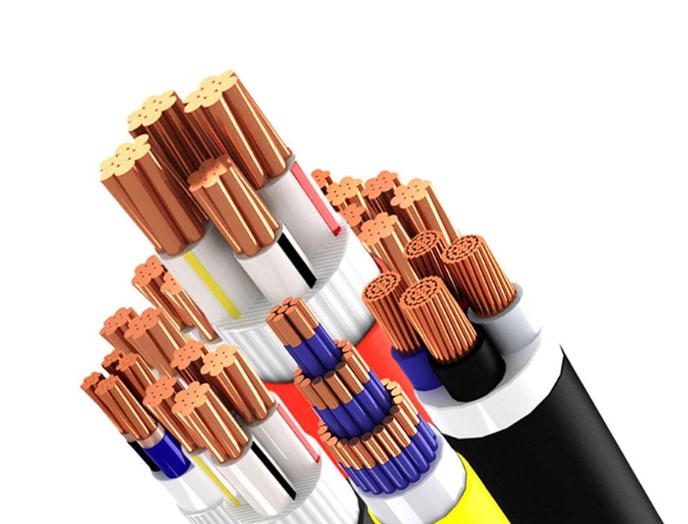

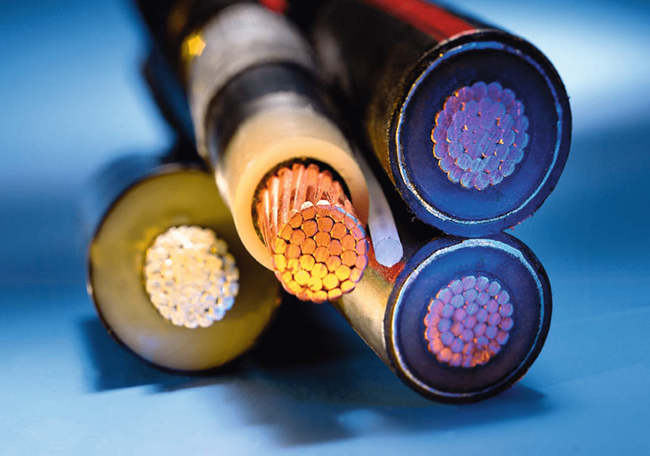

Cấu tạo cơ bản của dây cáp điện

Dây cáp điện dùng để truyền tải điện năng. Cấu tạo của chúng thường bao gồm ba phần chính:

• Phần dẫn điện: Làm bằng đồng hoặc nhôm. Lõi này nằm ở trong cùng và có độ dẫn điện tốt.
• Phần cách điện: Làm từ cao su tự nhiên hoặc nhựa tổng hợp PVC, XLPE. Lớp này nằm ở giữa.
• Phần bảo vệ cơ học: Lớp vỏ ngoài cùng. Tùy mục đích sử dụng (chịu hóa chất, ngâm nước, chịu lực) mà vật liệu vỏ sẽ khác nhau.

Hiện nay trên thị trường có rất nhiều loại dây cáp. Chúng được phân chia theo chức năng cụ thể. Các loại phổ biến là dây điện đơn, dây đôi, dây mềm và dây trần.

Chi tiết bảng chọn tiết diện dây dẫn theo dòng điện mới nhất

Dưới đây là bảng tổng hợp dòng tải liên tục cho phép của cáp đồng và cáp nhôm. Số liệu áp dụng cho điều kiện nhiệt độ môi trường tiêu chuẩn 30 độ C. Bạn hãy đối chiếu công suất tải để chọn cỡ dây tương ứng.

Việc lựa chọn thiết bị truyền tải điện đặc biệt quan trọng. Chọn đúng sẽ tiết kiệm chi phí, thời gian và tiền bạc. Nó đảm bảo sự ổn định hoạt động của mọi lĩnh vực.

Bảng tra cứu dây cáp đồng (Cu) và cáp nhôm (Al) tham khảo

Tiết diện lõi (mm2)	Cáp Đồng PVC (Cu/PVC) (A)	Cáp Đồng XLPE (Cu/XLPE) (A)	Cáp Nhôm XLPE (Al/XLPE) (A)	Ứng dụng phụ tải tiêu biểu
1.5 mm2	16 A	21 A	14 A	Mạch điện chiếu sáng, quạt trần, chuông cửa, camera.
2.5 mm2	25 A	31 A	20 A	Ổ cắm sinh hoạt, điều hòa nhỏ, máy bơm nước gia đình.
4.0 mm2	32 A	42 A	27 A	Bếp từ, lò vi sóng, bình nóng lạnh, máy sưởi ấm.
6.0 mm2	43 A	54 A	35 A	Trục cấp nguồn phòng, điều hòa trung tâm, bếp từ đôi.
10 mm2	60 A	75 A	48 A	Trục cáp chính cấp nguồn cho căn hộ chung cư trung bình.
16 mm2	80 A	100 A	65 A	Cáp tổng từ công tơ vào nhà phố, biệt thự sân vườn.
25 mm2	105 A	135 A	88 A	Tủ điện phân phối nhánh xưởng sản xuất cơ khí nhẹ.
35 mm2	130 A	165 A	108 A	Cáp nguồn tổng biệt thự lớn, tòa nhà văn phòng nhỏ.
50 mm2	160 A	200 A	131 A	Đường cáp tổng cấp điện tòa nhà chung cư mini, nhà xưởng.
70 mm2	200 A	255 A	167 A	Cáp nguồn tổng cho máy biến áp, trạm phân phối lớn.
95 mm2	245 A	310 A	202 A	Hệ thống động cơ công nghiệp tải nặng, trạm bơm tiêu úng.

Lưu ý: Giá trị trên là mức tham khảo tiêu chuẩn. Dây cách điện XLPE (90°C) chịu dòng cao hơn PVC (70°C) khoảng 20–25%. Dây nhôm cùng tiết diện chịu dòng chỉ khoảng 75–78% dây đồng.

Tìm hiểu thêm: Cáp điều khiển chống nhiễu (CY)

Các bước dùng bảng chọn tiết diện dây dẫn theo dòng điện thực tế

Để chọn dây cáp chính xác, bạn cần thực hiện 3 bước: tính dòng định mức, nhân hệ số dự phòng và tra bảng. Quy trình này đảm bảo cáp vận hành dưới ngưỡng giới hạn nhiệt.

Để quy trình tính toán đạt hiệu quả kỹ thuật tối đa, chúng tôi khuyên bạn làm theo hướng dẫn sau:

1. Bước 1: Thu thập dòng định mức của thiết bị. Bạn xem dòng định mức (In, tính bằng Ampe) trên nhãn máy móc. Nếu nhãn chỉ ghi công suất (kW), hãy dùng công thức chuyển đổi. Mạng 1 pha: I = P / (U * cosphi). Mạng 3 pha: I = P / (1.732 * U * cosphi).
2. Bước 2: Áp dụng hệ số dự phòng. Bạn cần nhân thêm hệ số an toàn tối thiểu là 1.2. Công thức: Dòng điện chọn dây = Dòng điện định mức thực tế * 1.2. Với tải nặng như động cơ, máy nén khí, hãy chọn hệ số từ 1.3 đến 1.5.
3. Bước 3: Tra bảng và chọn cáp. Đối chiếu dòng điện vừa tính với bảng chọn tiết diện dây dẫn theo dòng điện ở trên. Bạn hãy chọn tiết diện ruột dẫn lớn hơn gần nhất.

Bảng tra tiết diện dây dẫn theo công suất và mật độ dòng điện kinh tế

Mật độ dòng điện kinh tế (Jkt) dùng cho đường dây chạy liên tục nhiều giờ trong năm. Tiết diện dây (S) được tính bằng dòng điện (I) chia cho Jkt. Cách này giúp tối ưu chi phí vận hành lâu dài.

Công thức tính: S = I / Jkt

Trong đó:

1. S: Tiết diện dây dẫn (mm²).
2. I: Dòng điện tính toán lớn nhất của đường dây khi làm việc bình thường. Đã tính tới tăng trưởng phụ tải, không kể dòng sự cố.
3. Jkt: Mật độ dòng điện kinh tế (A/mm²). Nó phụ thuộc vật liệu dây và số giờ sử dụng công suất cực đại trong năm (Tmax).

Bảng tra mật độ dòng điện kinh tế (Jkt)

Loại dây dẫn	Tmax 1000–3000 h (A/mm²)	Tmax 3000–5000 h (A/mm²)	Tmax trên 5000 h (A/mm²)
Dây trần, thanh dẫn đồng	2.5	2.1	1.8
Dây trần, thanh dẫn nhôm	1.3	1.1	1.0
Cáp ruột đồng cách điện	3.0	2.5	2.0
Cáp ruột nhôm cách điện	1.6	1.4	1.2

Có một số trường hợp không chọn tiết diện theo mật độ dòng điện kinh tế. Đó là lưới điện xí nghiệp dưới 1 kV có Tmax đến 5000h. Hoặc lưới phân phối, thanh cái, lưới điện tạm thời dưới 5 năm.

Bảng tra dòng điện cho phép của cáp đồng chôn trực tiếp trong đất

Cáp chôn ngầm chịu ảnh hưởng bởi nhiệt trở suất của đất và độ sâu lắp đặt. Bảng dưới đây áp dụng cho cáp đồng bọc PVC có giáp bảo vệ. Điều kiện chuẩn là đất 15 độ C, chôn sâu 0.5m.

Bảng này áp dụng cho cáp dạng CVV/DTA, CVV/WA. Nhiệt độ làm việc tối đa của ruột dẫn là 70°C. Cột ΔU là độ sụt áp tính theo mV cho mỗi ampe trên mỗi mét dây.

Bảng tra cáp đồng chôn ngầm

Tiết diện (mm²)	1 lõi, 2 cáp cách khoảng: I (A)	ΔU (mV/A/m)	2 lõi: I (A)	ΔU (mV/A/m)	3 và 4 lõi: I (A)	ΔU (mV/A/m)
1.5	33	32	32	29	27	25
2.5	44	20	41	17	35	15
4	59	11	55	11	47	9.5
6	75	9	69	7.4	59	6.4
10	101	4.8	92	4.4	78	3.8
16	128	3.2	119	2.8	101	2.4
25	168	1.9	158	1.7	132	1.5
35	201	1.4	190	1.3	159	1.1
50	238	0.97	225	0.94	188	0.82
70	292	0.67	277	0.66	233	0.57
95	349	0.50	332	0.49	279	0.42

Nếu đất khô, nhiệt trở suất cao hoặc đất nóng hơn 15°C, dòng cho phép sẽ giảm. Nếu nhiều cáp chôn cạnh nhau, bạn phải nhân thêm hệ số ghép nhóm (thường 0.7–0.9).

Cách chọn tiết diện dây dẫn cho motor điện 3 pha và 1 pha

Cách tốt nhất là đọc dòng định mức (In) trên tem motor. Sau đó, bạn chọn dây có dòng cho phép lớn hơn In ít nhất 25%. Cuối cùng, hãy kiểm tra độ sụt áp theo chiều dài tuyến cáp.

Nếu motor chưa có tem, bạn có thể ước lượng theo bảng kinh nghiệm dưới đây. Kho Cáp Sỉ thường áp dụng bảng này cho các công trình công nghiệp.

Bảng tra dây dẫn cho Motor 3 pha 380V

Công suất motor (kW)	Dòng định mức 380V (A)	Dây đồng tối thiểu (mm²)	Aptomat tham khảo (A)
1.5	~ 3.5	1.5	10
2.2	~ 5	1.5	10
3	~ 6.8	1.5–2.5	16
4	~ 8.8	2.5	16–20
5.5	~ 11.5	2.5	20–25
7.5	~ 15.5	4	32
11	~ 22	6	40
15	~ 30	10	50
22	~ 43	16	63–80
37	~ 70	25–35	125
55	~ 103	50	160

Số ampe và cỡ dây trong bảng là giá trị tham khảo cho đoạn dây ngắn dưới 30m. Motor 6 cực, 8 cực cùng công suất sẽ có dòng cao hơn motor 2 cực khoảng 5–15%.

Bảng tra dây dẫn cho Motor 1 pha 220V

Công suất motor (kW)	Dòng định mức 220V (A)	Dây đồng tối thiểu (mm²)	Aptomat tham khảo (A)
0.75	~ 5.5	1.5	16
1.5	~ 10	2.5	20–25
2.2	~ 14	2.5–4	32
3	~ 18	4	40
5.5	~ 32	6–10	63

Motor 1 pha có dòng khởi động rất cao. Aptomat thường phải chọn bằng 2 đến 2.5 lần dòng định mức. Tải lớn hơn 7.5 kW nên chuyển sang dùng motor 3 pha.

Kiểm tra sụt áp theo chiều dài dây dẫn như thế nào?

Dây đủ dòng nhưng quá dài sẽ làm điện áp tại tải bị tụt thấp. Bạn dùng công thức ΔU = (Hệ số pha × I × L × ρ) / S để tính toán. Sụt áp cho phép thường phải dưới 5%.

Công thức gần đúng cho dây đồng (bỏ qua cảm kháng, phù hợp tiết diện đến 35 mm²):

1. 1 pha: ΔU = 2 × I × L × ρ / S
2. 3 pha: ΔU = 1.732 × I × L × ρ / S

Trong đó, ρ đồng ≈ 0.0225 Ω·mm²/m. L là chiều dài một chiều (m).

Ví dụ: Motor 10 kW dòng 20 A, cách tủ điện 100 m. Nếu dùng dây 4 mm², sụt áp khoảng 19.5 V (5.1% của 380V). Nếu tăng lên dây 6 mm², sụt áp chỉ còn 13 V (3.4%). Như vậy, đường dây dài bắt buộc phải tăng tiết diện cáp.

Tham khảo thêm: Cáp điều khiển chống cháy

Những lưu ý quan trọng khi thi công cáp điện để tránh tổn hao

Môi trường lắp đặt ảnh hưởng trực tiếp đến khả năng chịu tải của cáp. Bạn cần chú ý hiện tượng tích tụ nhiệt và chiều dài tuyến cáp. Việc thông gió và tăng cấp tiết diện là bắt buộc.

Trong quá trình thi công thực tế, chúng tôi đúc kết được các lưu ý sau:

1. Hiện tượng tích tụ nhiệt: Khi nhiều tuyến cáp gom lại trong máng kín, nhiệt độ sẽ tăng cao. Khả năng thoát nhiệt của cáp giảm sút. Bạn cần chọn tăng thêm 1-2 cấp tiết diện hoặc tạo khoảng hở thông thoáng.
2. Chiều dài tuyến cáp vượt quá 50 mét: Điện trở tỷ lệ thuận với chiều dài. Đường dây càng dài, điện áp càng dễ hao hụt. Bạn bắt buộc phải tăng tiết diện cáp để triệt tiêu độ sụt áp cuối tuyến.
3. Nhiều mạch đi chung ống: Dòng cho phép của dây sẽ giảm còn khoảng 70–80%.
4. Môi trường nhiệt độ cao: Ở môi trường 40°C, dòng cho phép của dây bọc PVC giảm chỉ còn khoảng 87%.

Hướng dẫn lắp đặt dây dẫn điện an toàn

Để đảm bảo an toàn tuyệt đối, bạn phải ngắt nguồn điện trước khi thi công. Việc đấu nối phải dùng đúng dụng cụ và siết chặt ốc. Cuối cùng, luôn đo kiểm tra cách điện trước khi đóng điện.

1. Trước khi thi công: Ngắt toàn bộ nguồn cấp. Kiểm tra lại bằng bút thử điện hoặc đồng hồ đo. Treo biển cảnh báo tại tủ điện.
2. Đấu nối: Dùng kìm tuốt dây đúng cỡ để không cắt đứt sợi đồng. Dây nhiều sợi phải bấm đầu cos. Nối dây đồng với nhôm phải dùng đầu cos lưỡng kim để tránh ăn mòn.
3. Bảo vệ và kiểm tra: Dây đi ngoài trời phải luồn ống chống tia UV. Đo cách điện bằng megomet 500V hoặc 1000V. Đảm bảo có dây tiếp địa (PE) cho vỏ thiết bị kim loại.

Rủi ro gì xảy ra khi không dùng bảng chọn tiết diện dây dẫn theo dòng điện?

Chọn sai tiết diện dây dẫn gây ra quá nhiệt, chập cháy và rò rỉ điện. Động cơ sẽ bị sụt áp, nóng lên và giảm tuổi thọ. Đồng thời, tổn hao điện năng trên đường dây sẽ làm tăng chi phí tiền điện.

Cụ thể, các rủi ro bao gồm:

1. Quá nhiệt, chập cháy: Dây nhỏ hơn yêu cầu sẽ nóng vượt 70°C. Lớp PVC lão hóa nhanh, chảy nhựa và gây chập mạch.
2. Rò điện, giật điện: Cách điện hỏng làm rò điện ra vỏ thiết bị. Điều này cực kỳ nguy hiểm trong môi trường ẩm ướt.
3. Sụt áp, motor nóng: Điện áp tụt 10% làm momen khởi động giảm 19%. Dòng điện tăng lên khiến motor dễ kẹt hoặc cháy.
4. Tổn hao điện năng: Điện trở dây lớn làm tăng tổn thất I²R. Bạn sẽ phải trả nhiều tiền điện hơn mỗi tháng.

Câu hỏi thường gặp về cách chọn cáp điện

Motor 3 pha 5.5kW dùng dây bao nhiêu?

Motor 5.5kW 380V có dòng khoảng 11.5 A. Dây đồng 2.5 mm² đủ cho đoạn dây ngắn dưới 30 m. Nếu kéo xa 50–100 m, bạn nên dùng dây 4 mm².

Dây 2.5 mm² chịu được bao nhiêu kW?

Dây đồng 2.5 mm² luồn ống chịu khoảng 21 A. Với tải 1 pha 220V, nó chịu khoảng 4.5 kW. Với motor 3 pha 380V, nó chịu khoảng 7.5 kW ở khoảng cách ngắn.

Nên mua dây đồng hay dây nhôm?

Dây nhôm rẻ và nhẹ hơn. Tuy nhiên, cùng tiết diện nó chỉ chịu khoảng 75–78% dòng của đồng. Bạn thường phải tăng 1 cấp tiết diện nếu dùng dây nhôm.

Cáp CXV khác CVV thế nào?

CXV có cách điện XLPE chịu nhiệt ruột 90°C. Nó tải dòng cao hơn CVV (nhựa PVC 70°C) khoảng 20–25% với cùng tiết diện. CXV rất phù hợp cho đường trục nhà xưởng.

Đấu dây motor 3 pha cần mấy sợi?

Khởi động trực tiếp cần 3 dây pha và 1 dây tiếp địa. Khởi động sao – tam giác cần 6 dây từ tủ tới motor. Mỗi dây chịu khoảng 58% dòng định mức.

Dây tiếp địa chọn tiết diện bao nhiêu?

Với dây pha đến 16 mm², dây PE bằng dây pha. Dây pha 25–35 mm² dùng PE 16 mm². Dây pha lớn hơn 35 mm² dùng PE bằng một nửa tiết diện dây pha.

Aptomat chọn lớn hơn dòng dây được không?

Không nên. Aptomat dùng để bảo vệ dây. Dòng định mức aptomat phải nhỏ hơn hoặc bằng dòng cho phép của dây. Nếu aptomat lớn hơn, dây sẽ cháy trước khi aptomat kịp ngắt.

Lời kết

Việc sử dụng đúng bảng chọn tiết diện dây dẫn theo dòng điện là bước nền tảng cho mọi công trình. Nó đảm bảo an toàn tuyệt đối, tối ưu chi phí vật tư và tăng tuổi thọ cho máy móc. Đừng bao giờ chọn dây dẫn theo cảm tính. Hãy luôn tính toán cẩn thận và tra cứu bảng tiêu chuẩn.
