Cáp Servo Motor

Cáp servo motor là dòng cáp chuyên dụng để kết nối servo drive với servo motor. Chúng tôi cung cấp giải pháp cáp đáp ứng yêu cầu truyền động, chống nhiễu EMC và chịu uốn cao. Tùy ứng dụng, bạn có thể chọn cáp cố định, cáp mềm drag chain hoặc cáp kèm lõi phanh.

Cáp servo motor là gì?

Cáp servo motor là loại cáp điện công nghiệp làm nhiệm vụ truyền năng lượng từ bộ điều khiển (servo drive) đến động cơ servo. Cáp đảm bảo động cơ hoạt động chính xác, ổn định và an toàn.

Hệ thống servo đòi hỏi độ chính xác tuyệt đối trong vận hành. Dây cáp servo motor đóng vai trò như mạch máu truyền tải điện năng. Cáp động lực servo (servo power cable) khác hoàn toàn với cáp tín hiệu (encoder/feedback cable).

Cáp động lực truyền dòng điện lớn để tạo ra mô-men xoắn quay motor. Ngược lại, cáp encoder chỉ truyền tín hiệu dòng điện nhỏ để báo cáo vị trí và tốc độ. Việc phân biệt rõ hai loại cáp này giúp bạn thiết kế và lắp đặt hệ thống đúng kỹ thuật.

Các loại cáp Servo Motor phổ biến

Cáp servo được chia thành 4 loại chính dựa trên cấu tạo và ứng dụng thực tế. Đó là cáp động lực tiêu chuẩn, cáp tích hợp lõi phanh, cáp chống nhiễu EMC và cáp chịu uốn cho drag chain.

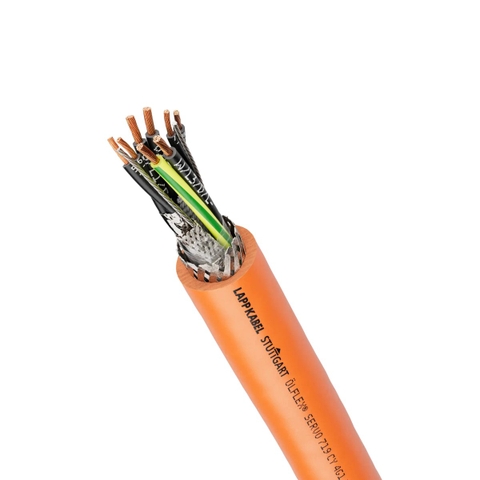

Cáp động lực Servo Motor

Đây là dòng cáp cơ bản nhất dùng để truyền nguồn điện 3 pha từ servo drive đến motor. Cáp đảm bảo cung cấp năng lượng liên tục và ổn định.

Cáp có cấu tạo gồm các lõi pha và dây tiếp địa (PE). Tiết diện cáp đa dạng từ 1.5mm2 đến 50mm2. Điện áp định mức thường ở mức 600V hoặc 1000V. Số lõi phổ biến nhất trên thị trường là 4 lõi (3P + 1PE).

Cáp Servo có dây phanh

Loại cáp này tích hợp thêm một cặp dây nhỏ để cấp nguồn cho phanh từ (brake) của servo motor. Thiết kế này giúp tiết kiệm không gian đi dây.

Cấu trúc cáp thường là 4 lõi động lực cộng thêm 2 lõi phanh. Ví dụ ký hiệu thường thấy là 4G1.5 + 2x0.75. Bạn cần lưu ý chọn đúng tiết diện cho cả phần động lực và phần phanh. Điều này đảm bảo phanh nhả kịp thời khi motor bắt đầu khởi động.

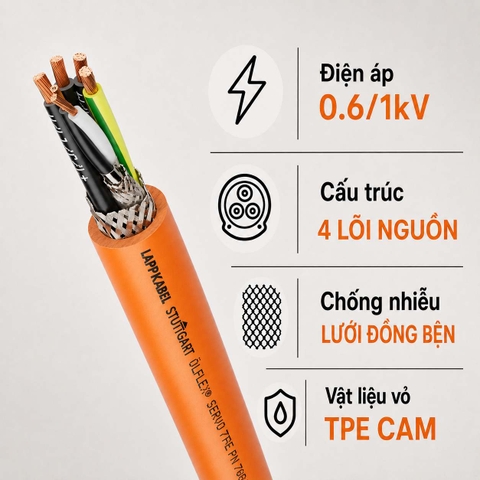

Cáp Servo chống nhiễu EMC

Cáp được trang bị lớp lưới đồng mạ thiếc (shielding) bao phủ bên ngoài các lõi dẫn. Lớp bọc này giúp ngăn chặn nhiễu điện từ (EMI) phát tán ra môi trường.

Servo drive hoạt động dựa trên nguyên lý băm xung PWM. Quá trình này tạo ra sóng hài và nhiễu tần số cao. Cáp servo công nghiệp chống nhiễu bảo vệ các thiết bị tín hiệu xung quanh khỏi bị nhiễu loạn. Lớp shielding cần được nối đất đúng kỹ thuật ở cả hai đầu cáp.

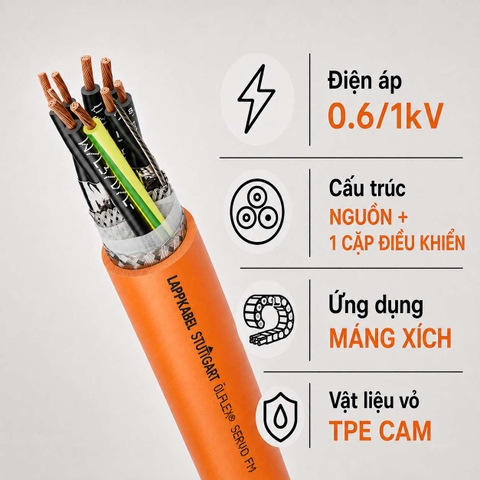

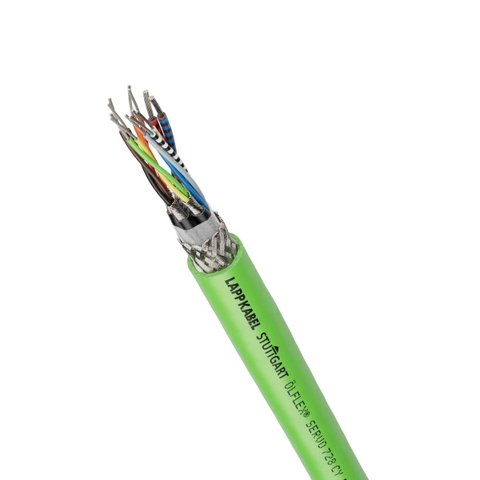

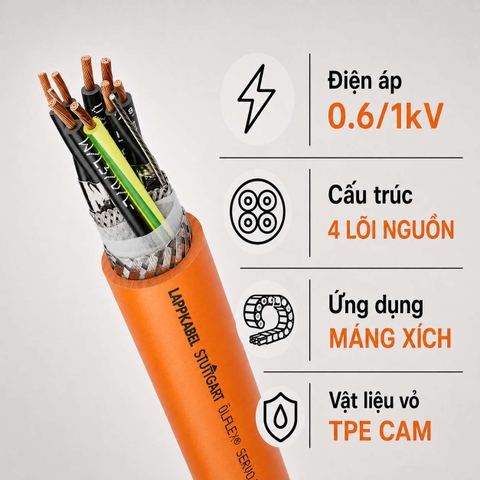

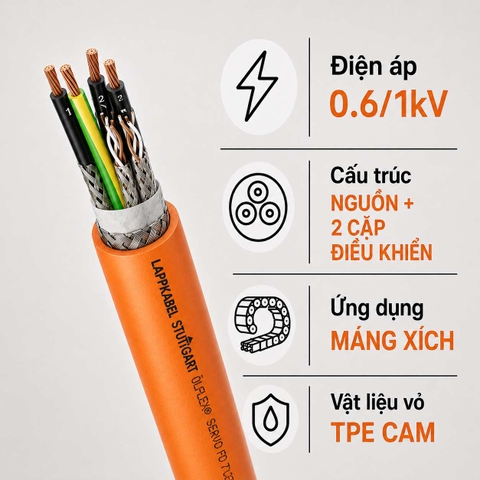

Cáp Servo dùng cho Drag Chain

Đây là dòng cáp servo mềm (high-flex) thiết kế riêng cho các cơ cấu chuyển động liên tục. Cáp thường được lắp đặt bên trong xích dẫn cáp (cable chain).

Cáp sử dụng vỏ bọc PUR hoặc PVC đặc biệt. Bán kính uốn (bend radius) của cáp được thiết kế rất nhỏ. Cáp có khả năng chịu được hàng triệu chu kỳ uốn động (dynamic bending) mà không đứt ngầm.

Thông số kỹ thuật cáp servo cần quan tâm

Để hệ thống vận hành an toàn, bạn cần nắm rõ các thông số kỹ thuật cốt lõi của cáp kết nối servo motor. Bảng dưới đây tóm tắt các tiêu chí quan trọng nhất.

Thông số	Ý nghĩa thực tế
Tiết diện lõi (Cross-sectional area)	Liên quan trực tiếp đến dòng điện tải tối đa mà cáp chịu được.
Điện áp định mức (Voltage rating)	Phải phù hợp với điện áp đầu ra của hệ thống servo drive.
Số lõi cáp	Phụ thuộc vào cấu hình motor có dùng phanh (brake) hay không.
Shielding (Lớp chống nhiễu)	Hỗ trợ kiểm soát nhiễu EMC, bảo vệ tín hiệu xung quanh.
Bán kính uốn (Bend radius)	Thông số sống còn đối với cáp lắp trên trục chuyển động.
Vật liệu vỏ ngoài	PVC dùng cho môi trường thường, PUR dùng cho môi trường dầu mỡ, ma sát.
Nhiệt độ làm việc	Phải phù hợp với điều kiện vận hành tại nhà máy.

Cách chọn cáp servo motor phù hợp

Quy trình chọn cáp nguồn servo motor gồm 6 bước cơ bản. Bạn phải dựa vào datasheet của thiết bị, điều kiện lắp đặt và yêu cầu chống nhiễu để đưa ra quyết định.

Xác định model Servo Drive và Servo Motor

Mỗi hãng sản xuất quy định chuẩn kết nối và chân cắm riêng. Bạn cần biết chính xác mã thiết bị để chọn cáp tương thích.

Kiểm tra công suất, điện áp và dòng điện

Không nên chọn cáp chỉ dựa vào công suất motor. Bạn phải đối chiếu dòng điện định mức (current rating) và điện áp trên datasheet của servo drive.

Chọn tiết diện và số lõi phù hợp

Tiết diện lõi quyết định khả năng chịu tải và sinh nhiệt của cáp. Số lõi phụ thuộc vào việc motor có tích hợp phanh từ hay không.

Xác định chiều dài và điều kiện lắp đặt

Bạn cần đo đạc khoảng cách thực tế từ tủ điện đến motor. Hãy tính toán thêm phần cáp dự phòng cho các góc uốn và hao hụt khi đấu nối. Chiều dài cáp quá lớn có thể gây sụt áp.

Kiểm tra yêu cầu chống nhiễu EMC

Nếu cáp động lực đi chung máng với cáp tín hiệu, bắt buộc phải dùng cáp có lớp bọc chống nhiễu. Điều này giúp hệ thống tránh các lỗi truyền thông không đáng có.

Xác định cáp cố định hay cáp chuyển động

Xác định rõ motor đứng yên hay di chuyển liên tục. Nếu motor gắn trên trục chạy, bạn phải dùng cáp chịu uốn động. Dùng cáp cố định cho trục chuyển động sẽ làm đứt lõi đồng bên trong.

Cáp servo motor dùng cho những ứng dụng nào?

Cáp motor servo được ứng dụng rộng rãi trong các hệ thống truyền động yêu cầu độ chính xác cao. Dưới đây là các lĩnh vực sử dụng phổ biến nhất hiện nay:

• Máy phay, tiện CNC.
• Cánh tay robot công nghiệp.
• Máy đóng gói thực phẩm, dược phẩm.
• Máy công cụ gia công cơ khí.
• Dây chuyền lắp ráp tự động hóa.
• Hệ thống motion control đa trục.
• Máy móc sử dụng cơ cấu drag chain.

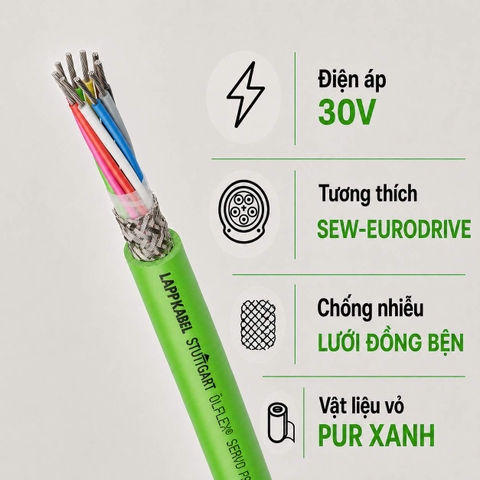

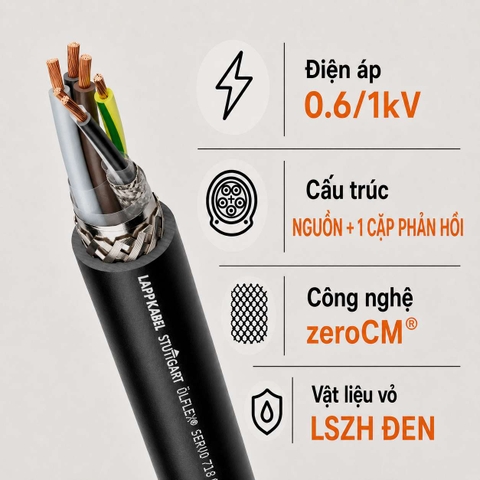

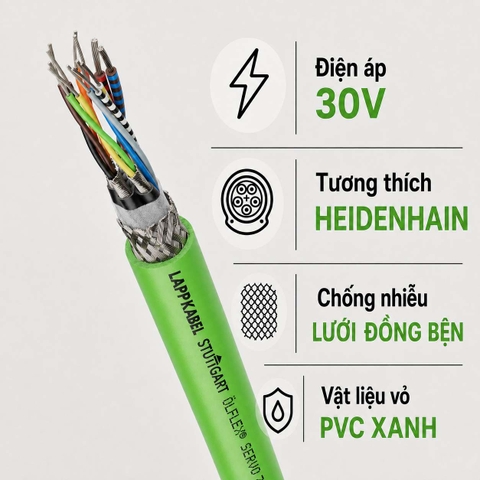

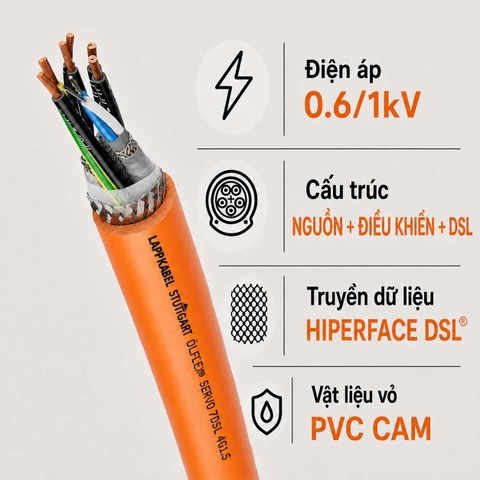

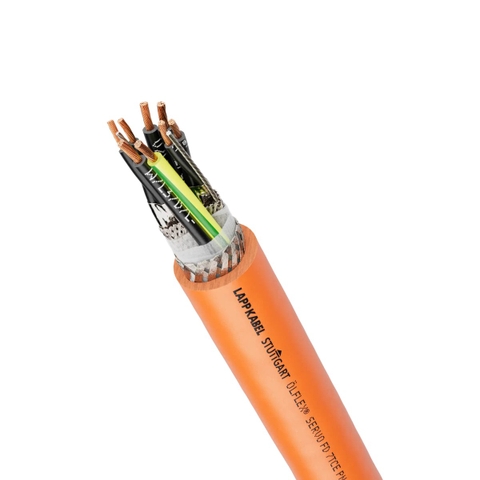

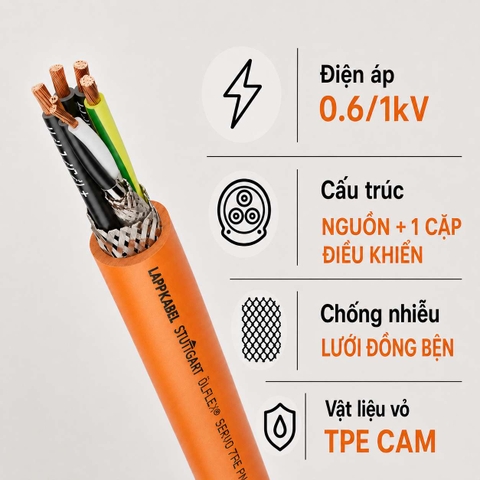

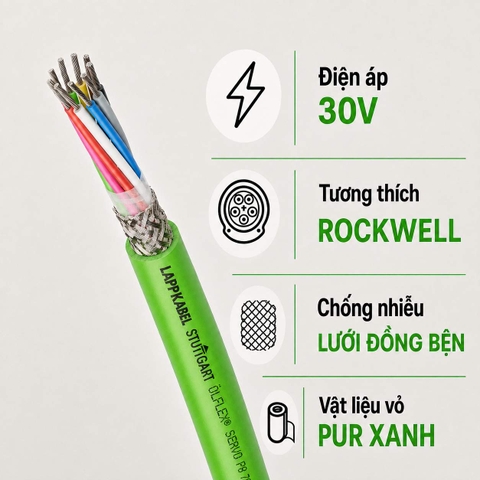

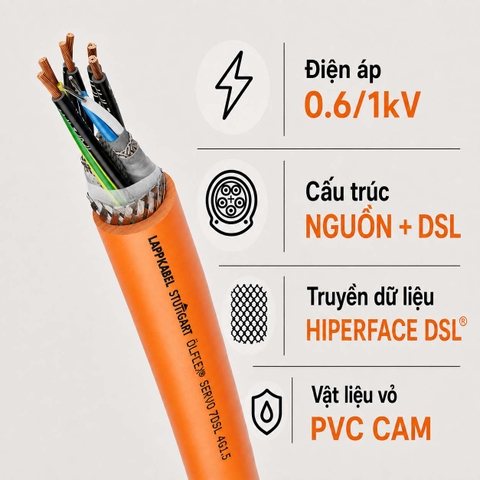

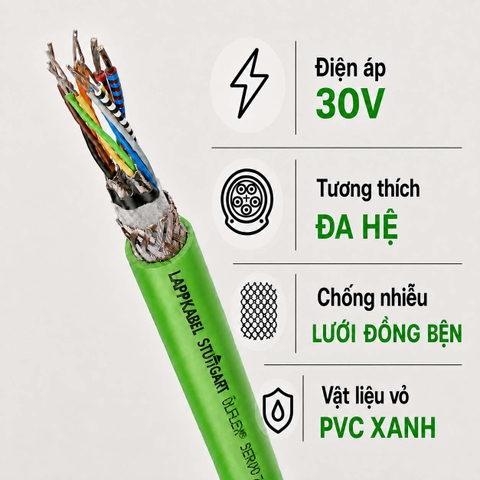

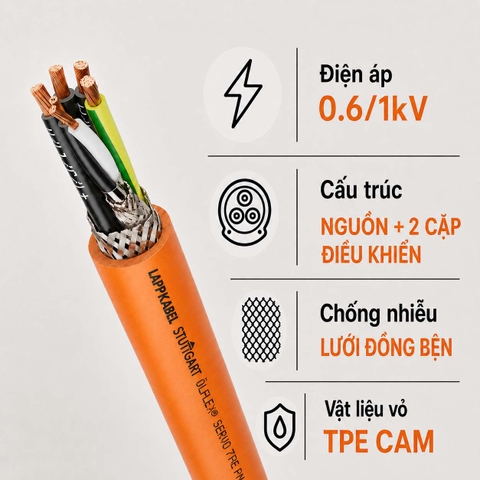

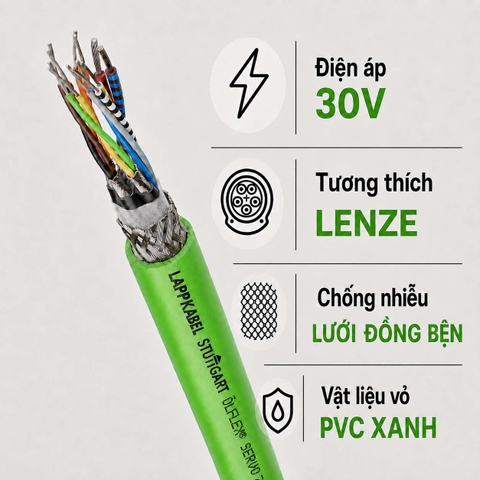

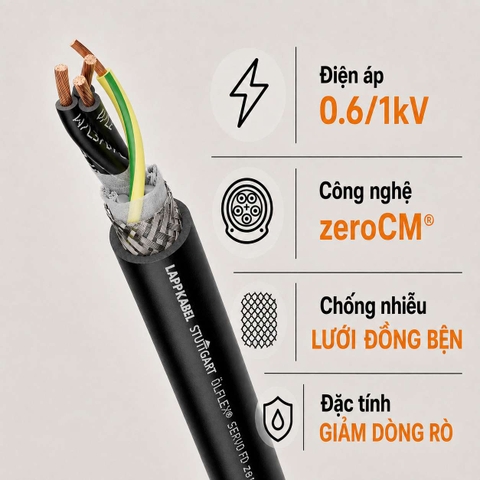

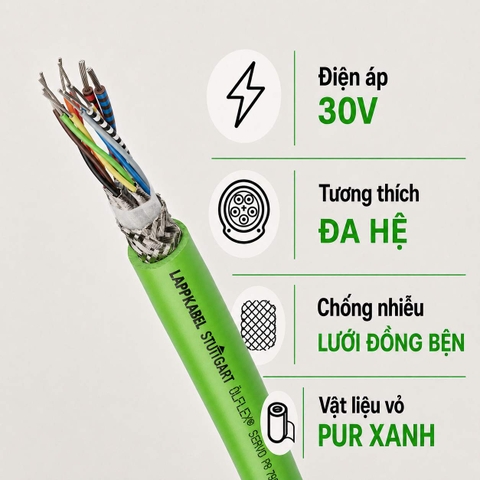

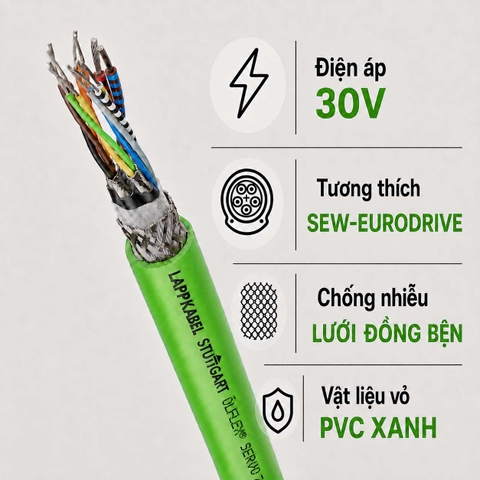

Cáp Servo Motor LAPP – ÖLFLEX SERVO

LAPP là thương hiệu cáp điện công nghiệp hàng đầu đến từ Đức. Dòng sản phẩm ÖLFLEX SERVO cung cấp giải pháp truyền động toàn diện, độ bền bỉ cao và đáp ứng tiêu chuẩn quốc tế.

Kho Cáp Sỉ tự hào phân phối các dòng cáp servo LAPP chính hãng. Chúng tôi có sẵn các tùy chọn cáp servo chống nhiễu, cáp flexible và cáp chuyên dụng cho chuyển động.

Vỏ cáp LAPP được làm từ vật liệu cao cấp, chống mài mòn và kháng dầu xuất sắc. Sản phẩm tương thích hoàn hảo với các chuẩn servo drive phổ biến trên thị trường.

Bảng chọn cáp Servo Motor theo nhu cầu

Bảng tra cứu nhanh dưới đây giúp bạn định hướng loại servo cable phù hợp nhất. Hãy đối chiếu với môi trường và yêu cầu vận hành thực tế của nhà máy.

Nhu cầu vận hành	Loại cáp servo phù hợp
Lắp đặt cố định trong máng cáp	Cáp servo tiêu chuẩn (Unshielded/Shielded).
Yêu cầu chống nhiễu điện từ cao	Cáp servo shielded (Có lưới đồng chống nhiễu).
Động cơ có tích hợp phanh từ	Cáp servo có lõi brake (Tích hợp cặp dây phanh).
Di chuyển liên tục, uốn cong nhiều	Cáp servo high-flex (Cáp mềm chịu uốn).
Lắp đặt trong xích dẫn cáp	Cáp servo drag chain (Vỏ PUR/PVC chuyên dụng).
Lắp trên cánh tay Robot	Cáp servo chịu uốn/xoắn (Torsional cable).

Liên hệ mua cáp Servo Motor tại Kho Cáp Sỉ

Cáp servo motor là thành phần quyết định độ ổn định của toàn bộ hệ thống tự động hóa. Việc chọn đúng cáp giúp tối ưu hiệu suất, giảm nhiễu và kéo dài tuổi thọ thiết bị.

Kho Cáp Sỉ tự hào cung cấp các giải pháp cáp động lực servo, cáp tín hiệu chất lượng cao. Chúng tôi cam kết mang đến sản phẩm chính hãng, đa dạng tiết diện và hỗ trợ cắt theo yêu cầu. Truy cập ngay website khocapsi.com hoặc liên hệ với chúng tôi để nhận báo giá chi tiết nhất!
