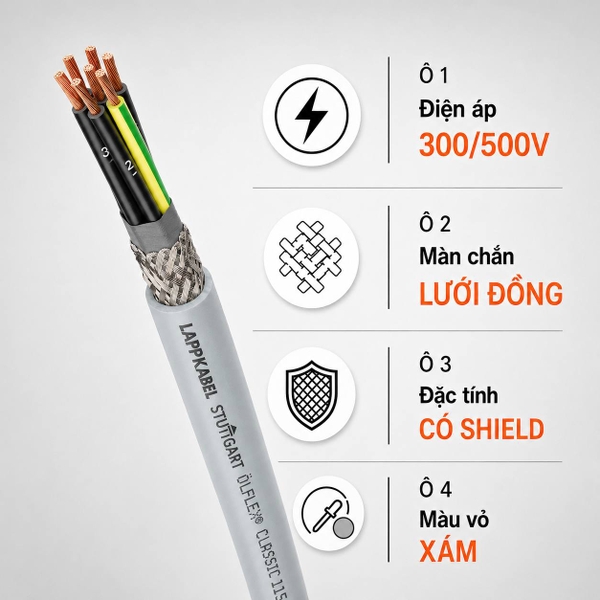

Cáp điều khiển chống nhiễu (CY): Cấu tạo, thông số, ứng dụng

Cáp điều khiển chống nhiễu CY là giải pháp truyền tải tín hiệu an toàn trong môi trường nhiễu điện từ. Dòng cáp này sử dụng lưới đồng mạ thiếc để bảo vệ mạch điện. Bài viết này, Kho Cáp Sỉ sẽ phân tích chi tiết cấu tạo, thông số và cách chọn cáp chuẩn xác nhất.

Cáp điều khiển chống nhiễu (CY) là gì?

Cáp điều khiển chống nhiễu CY là loại cáp điện có lớp lưới đồng bảo vệ. Chúng chuyên dùng để truyền tín hiệu và điều khiển thiết bị trong môi trường có nhiễu điện từ (EMI).

Cáp CY là gì?

Cáp CY (shielded control cable) là dòng cáp điều khiển linh hoạt (flexible control cable). Chữ "C" thường đại diện cho lớp chống nhiễu bằng đồng. Chữ "Y" đại diện cho lớp vỏ bọc PVC.

Cấu trúc cơ bản gồm ruột dẫn đồng, cách điện PVC, lớp lưới đồng và vỏ bọc PVC ngoài cùng. Mục đích chính của cáp CY là truyền tải tín hiệu chính xác. Chúng ngăn chặn sự can thiệp của sóng điện từ từ bên ngoài. Dòng cáp này đảm bảo hệ thống máy móc công nghiệp hoạt động ổn định.

Cáp CY chống nhiễu bằng cách nào?

Cáp CY chống nhiễu thông qua lớp lưới đồng (copper braid shield). Lớp lưới này hoạt động như một lồng Faraday. Chúng hấp thụ và triệt tiêu các sóng nhiễu điện từ (EMI).

Để đạt hiệu quả tương thích điện từ (EMC) tối đa, lớp shield phải được nối đất đúng kỹ thuật. Dòng điện nhiễu sẽ truyền xuống đất thay vì đi vào lõi cáp.

Khi nào nên sử dụng cáp CY?

Bạn nên dùng cáp CY trong môi trường có nhiễu điện từ cao. Đó là các khu vực lắp đặt motor, biến tần, hoặc thiết bị điện công suất lớn.

Chúng rất cần thiết cho máy móc công nghiệp và dây chuyền tự động hóa. Cáp giúp tín hiệu không bị méo hoặc gián đoạn.

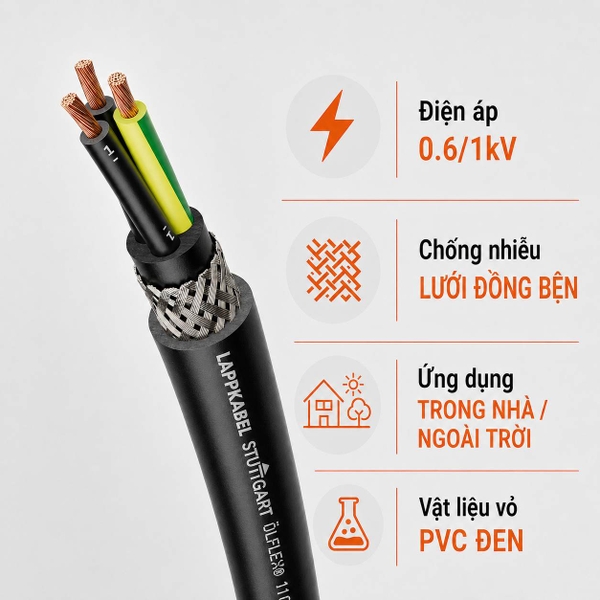

Cấu tạo của cáp điều khiển chống nhiễu CY

Cấu tạo cáp điều khiển chống nhiễu CY gồm 4 phần chính. Đó là ruột dẫn đồng, lớp cách điện, lớp lưới đồng chống nhiễu và vỏ bọc ngoài.

Ruột dẫn đồng

Ruột dẫn của cáp CY làm từ đồng nguyên chất. Chúng thường là đồng mềm Class 5 (Class 5 conductor) theo tiêu chuẩn IEC 60228 hoặc DIN VDE 0295. Cấu trúc sợi đồng bện xoắn giúp cáp có độ mềm dẻo cao. Điều này tạo thuận lợi khi thi công trong không gian hẹp.

Lớp cách điện

Lớp cách điện bao bọc từng lõi đồng thường là nhựa PVC (PVC insulation). Vật liệu này đáp ứng tốt các tiêu chuẩn an toàn điện. Chúng cách điện tuyệt đối giữa các lõi với nhau. Lớp PVC cũng chịu được nhiệt độ làm việc cơ bản của hệ thống điều khiển.

Lớp lưới đồng chống nhiễu

Đây là thành phần quan trọng nhất của cáp điều khiển có lưới đồng. Lớp chống nhiễu thường làm từ lưới đồng mạ thiếc (tinned copper braid). Mạ thiếc giúp sợi đồng không bị oxy hóa theo thời gian.

Độ phủ của lớp shield thường đạt từ 70% đến 85%. Độ phủ càng cao, khả năng giảm nhiễu càng tốt. Lớp lưới này đóng vai trò quyết định trong việc đáp ứng tiêu chuẩn EMC.

Chúng ngăn chặn nhiễu phát xạ từ bên trong ra ngoài. Đồng thời, chúng bảo vệ lõi cáp khỏi nhiễu điện từ (EMI) từ môi trường xung quanh.

Vỏ ngoài

Vỏ ngoài cùng (PVC sheath) bảo vệ toàn bộ cấu trúc cáp. Nhựa PVC có khả năng bảo vệ cơ học tốt. Chúng chống mài mòn, chống ẩm và chịu được hóa chất nhẹ. Tùy thuộc vào từng mã sản phẩm, vỏ cáp có thể chống cháy lan theo chuẩn IEC 60332-1-2.

Cáp CY-JZ và CY-OZ khác nhau như thế nào?

Điểm khác biệt lớn nhất là cáp CY-JZ có dây tiếp địa PE (xanh-vàng), còn CY-OZ thì không. Cả hai đều là cáp điều khiển bọc lưới đồng nhưng phục vụ sơ đồ đấu nối khác nhau.

Cáp CY-JZ

Cáp CY-JZ là dòng cáp điều khiển có chứa một lõi tiếp địa PE. Lõi này luôn có màu xanh lá cây sọc vàng đặc trưng. Các lõi còn lại có màu đen và được in số màu trắng để phân biệt (lõi đánh số).

Chữ "J" trong ký hiệu đại diện cho việc có dây tiếp địa. Dòng cáp này bắt buộc dùng cho các thiết bị yêu cầu nối đất an toàn.

Cáp CY-OZ

Cáp CY-OZ là dòng cáp không có lõi tiếp địa PE xanh-vàng. Chữ "O" trong ký hiệu chỉ ra sự vắng mặt của dây nối đất này. Toàn bộ các lõi bên trong đều có màu đen và được đánh số thứ tự màu trắng.

Cáp CY-OZ được sử dụng trong các mạch điều khiển không yêu cầu tiếp địa trực tiếp qua cáp. Chúng phù hợp cho hệ thống truyền tín hiệu thuần túy.

Bảng so sánh CY-JZ và CY-OZ

Dưới đây là bảng so sánh chi tiết giúp bạn dễ dàng lựa chọn:

Tiêu chí	CY-JZ	CY-OZ
Lớp chống nhiễu	Lưới đồng	Lưới đồng
Dây tiếp địa PE	Có (Xanh-vàng)	Không
Nhận dạng lõi	Có PE + lõi đánh số	Chỉ có lõi đánh số
Ứng dụng	Mạch cần nối đất PE	Mạch không cần nối đất PE



Việc chọn đúng loại giúp hệ thống điện tuân thủ chuẩn an toàn VDE 0293.

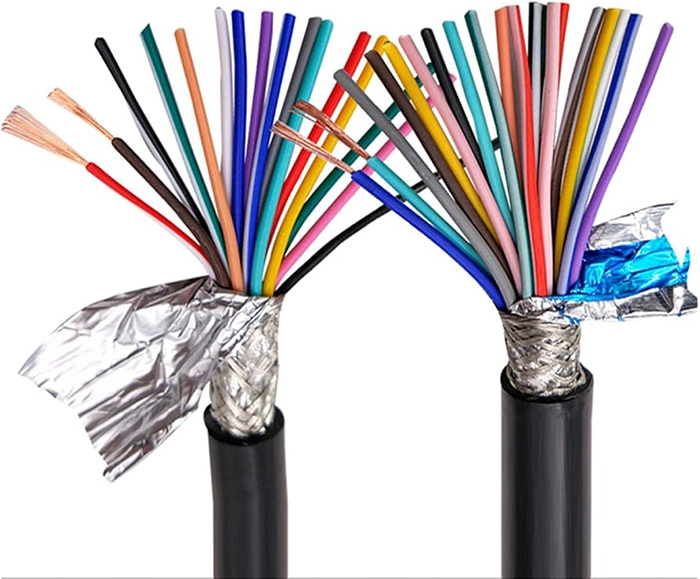

Thông số kỹ thuật của cáp điều khiển chống nhiễu CY

Thông số kỹ thuật của cáp CY phụ thuộc vào nhà sản xuất. Tuy nhiên, chúng đều tuân thủ các chuẩn chung về điện áp, tiết diện, nhiệt độ và bán kính uốn.

Điện áp định mức

Cáp điều khiển CY thường có điện áp định mức là 300/500V. Một số dòng cáp đặc biệt có thể chịu được mức điện áp 0.6/1kV. Mức điện áp này hoàn toàn phù hợp cho các mạch điều khiển, tín hiệu và cấp nguồn công suất nhỏ.

Số lõi và tiết diện

Cáp CY rất đa dạng về quy cách. Số lõi dao động từ 2 đến hơn 60 lõi. Tiết diện phổ biến từ 0.5mm2 đến 35mm2.

Các quy cách được tìm kiếm nhiều nhất bao gồm CY 2x1.5, CY 3x1.5, CY 4x1.5 và CY 4x2.5. Sự đa dạng này đáp ứng mọi nhu cầu đấu nối tủ điện.

Nhiệt độ làm việc

Nhiệt độ hoạt động của cáp phụ thuộc vào trạng thái lắp đặt. Khi lắp đặt cố định, cáp chịu được từ -40°C đến +80°C. Khi lắp đặt di động (uốn cong), dải nhiệt độ thường từ -5°C đến +70°C.

Bán kính uốn

Bán kính uốn cong tối thiểu quyết định độ linh hoạt của cáp. Với lắp đặt cố định, bán kính uốn thường là 4 đến 6 lần đường kính ngoài (OD). Khi di chuyển linh hoạt, bán kính uốn yêu cầu từ 15 đến 20 lần OD.

Vật liệu vỏ và khả năng chịu môi trường

Vỏ cáp PVC (PVC cable) tiêu chuẩn dùng tốt trong nhà. Khả năng chịu dầu, tia UV, độ ẩm hay hóa chất phụ thuộc vào từng dòng model cụ thể.

Một số mã cáp đạt chuẩn CE, RoHS, CPR có thêm phụ gia tăng cường. Nếu dùng ngoài trời hoặc nơi có hóa chất, bạn phải kiểm tra kỹ datasheet của nhà sản xuất.

Cáp điều khiển chống nhiễu CY được dùng ở đâu?

Cáp CY được ứng dụng rộng rãi trong công nghiệp. Chúng xuất hiện ở máy móc, tủ điện, hệ thống đo lường và những nơi có nhiễu điện từ mạnh.

Máy móc và dây chuyền công nghiệp

Cáp CY là lựa chọn hàng đầu cho máy công cụ và dây chuyền sản xuất. Chúng đóng vai trò là power and control cable. Cáp truyền tín hiệu điều khiển chính xác đến các cơ cấu chấp hành. Lớp vỏ bọc bền bỉ giúp cáp chịu được rung động liên tục.

Tủ điện và hệ thống điều khiển

Trong các tủ điều khiển, cáp CY kết nối các module PLC, rơ le và contactor. Độ mềm dẻo của ruột dẫn Class 5 giúp thợ điện dễ dàng đi dây trong máng cáp hẹp. Lớp chống nhiễu đảm bảo tín hiệu giữa các thiết bị không bị sai lệch.

Hệ thống đo lường và tự động hóa

Hệ thống đo lường yêu cầu độ chính xác tín hiệu tuyệt đối. Cáp điều khiển shield bảo vệ các tín hiệu cảm biến áp suất, nhiệt độ, lưu lượng. Chúng được dùng nhiều trong hệ thống HVAC và điều khiển tự động của các tòa nhà thông minh.

Môi trường có nhiễu điện từ

Khu vực có nhiều động cơ lớn, máy hàn, hoặc trạm biến áp sinh ra lượng EMI khổng lồ. Cáp CY bắt buộc phải được sử dụng tại đây.

Lớp copper braid shield sẽ chặn đứng các bức xạ điện từ này. Chúng bảo vệ toàn vẹn dữ liệu cho hệ thống truyền tín hiệu.

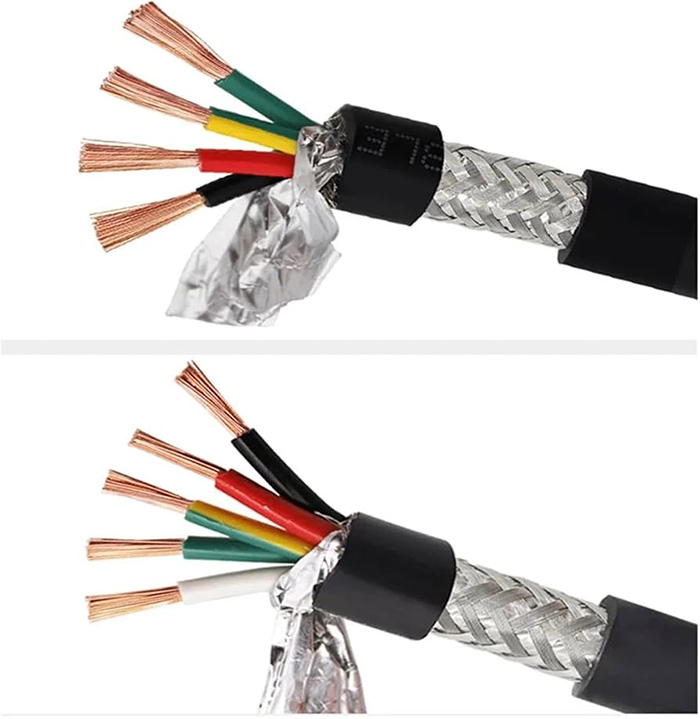

Cáp CY có dùng cho biến tần được không?

Cáp CY có thể dùng cho biến tần nhưng không phải loại nào cũng phù hợp. Cần đánh giá kỹ điện áp, cấu trúc chống nhiễu và yêu cầu EMC của hệ thống.

Vì sao biến tần gây nhiễu?

Biến tần hoạt động dựa trên việc băm xung điện áp ở tần số cao. Quá trình đóng cắt liên tục của linh kiện công suất tạo ra sóng hài và nhiễu điện từ (EMI) rất mạnh. Lượng nhiễu này lan truyền qua dây dẫn và phát xạ ra môi trường xung quanh.

Shield của cáp CY hỗ trợ giảm nhiễu như thế nào?

Lớp lưới đồng mạ thiếc của cáp CY tạo ra một lớp giáp từ tính. Khi được nối đất đúng cách ở cả hai đầu, lớp shield này thu gom dòng điện nhiễu. Chúng dẫn dòng nhiễu xuống hệ thống tiếp địa. Nhờ đó, tín hiệu điều khiển bên trong không bị biến dạng.

Có phải cáp CY nào cũng dùng được cho biến tần?

Không nên mặc định cáp CY là cáp biến tần chuyên dụng. Cáp biến tần thường yêu cầu điện áp 0.6/1kV và lớp shield kép (băng nhôm kết hợp lưới đồng).

Cáp CY tiêu chuẩn chỉ chịu 300/500V và có một lớp lưới đồng. Để dùng cáp CY cho biến tần, bạn phải kiểm tra điện áp định mức, yêu cầu EMC và datasheet của chính model cáp đó.

Cách chọn cáp điều khiển chống nhiễu CY

Để chọn cáp CY chuẩn, bạn cần xác định 5 yếu tố. Đó là số lõi, tiết diện, điện áp, yêu cầu chống nhiễu và môi trường lắp đặt.

Chọn theo số lõi và tiết diện

Bạn cần đếm số lượng tín hiệu cần truyền để chọn số lõi. Hãy dự phòng thêm 10-20% số lõi cho tương lai. Tiết diện cáp phụ thuộc vào dòng điện tải và khoảng cách truyền. Khoảng cách càng xa, tiết diện càng phải lớn để giảm sụt áp.

Chọn theo điện áp

Xác định điện áp hoạt động của mạch điều khiển. Đa số mạch dùng 24VDC hoặc 220VAC, cáp CY 300/500V hoàn toàn đáp ứng được. Nếu mạch có điện áp cao hơn, hãy tìm các model cáp định mức 0.6/1kV.

Chọn theo yêu cầu chống nhiễu

Đánh giá mức độ nhiễu EMI tại khu vực lắp đặt. Nếu nhiễu nhẹ, cáp CY với độ phủ lưới đồng 70% là đủ. Nếu nhiễu cực mạnh, hãy chọn cáp có độ phủ shield trên 85%. Đảm bảo hệ thống có điểm nối đất chuẩn để phát huy tác dụng.

Chọn theo môi trường lắp đặt

Môi trường quyết định vật liệu vỏ cáp. Nếu dùng trong nhà xưởng khô ráo, vỏ PVC tiêu chuẩn là lựa chọn tiết kiệm. Nếu cáp tiếp xúc với dầu máy, hóa chất hoặc tia UV ngoài trời, bạn phải chọn model có vỏ bọc kháng dầu và chống thời tiết.

Chọn theo điều kiện cố định hay chuyển động

Cáp CY tiêu chuẩn thiết kế cho lắp đặt cố định hoặc uốn cong nhẹ. Nếu ứng dụng yêu cầu cáp chuyển động liên tục, bạn không thể dùng CY thường. Hãy chọn dòng cáp điều khiển chuyên dụng cho chuyển động.

Cáp CY và LiYCY khác nhau như thế nào?

Cả hai đều là cáp điều khiển chống nhiễu. Tuy nhiên, cáp CY dùng cho điều khiển công suất nhỏ, còn LiYCY chuyên dùng cho truyền dữ liệu tín hiệu dòng điện thấp.

Điểm giống nhau

Cáp CY và LiYCY đều có lớp lưới đồng mạ thiếc chống nhiễu. Chúng đều sử dụng ruột dẫn đồng mềm bện xoắn. Cả hai loại cáp đều có lớp cách điện và vỏ bọc ngoài bằng nhựa PVC. Chúng cùng chung mục đích bảo vệ tín hiệu khỏi nhiễu EMI.

Điểm khác nhau

Sự khác biệt nằm ở tiêu chuẩn sản xuất và ứng dụng. Cáp CY (như chuẩn EN 50525-2-51) thường có tiết diện lớn (từ 0.5mm2 trở lên), dùng cho mạch điều khiển và cấp nguồn.

Cáp LiYCY có tiết diện rất nhỏ (từ 0.14mm2). LiYCY chuyên dùng để truyền dữ liệu, tín hiệu âm thanh hoặc tín hiệu analog dòng thấp. Lõi LiYCY thường phân biệt bằng bảng màu DIN 47100.

Nên chọn loại nào?

Việc lựa chọn phụ thuộc vào thiết bị của bạn. Nếu bạn cần đấu nối contactor, van điện từ, hoặc cấp nguồn cho motor nhỏ, hãy chọn cáp CY.

Nếu bạn cần kết nối cảm biến, truyền dữ liệu RS485, hoặc tín hiệu PLC dòng thấp, LiYCY là lựa chọn đúng đắn. Không nên dùng lẫn lộn để tránh suy hao tín hiệu.

Một số dòng cáp CY phổ biến

Trên thị trường có nhiều dòng cáp CY chất lượng. Nổi bật nhất là các mã cáp CY-JZ, CY-OZ tiêu chuẩn và dòng cáp cao cấp từ thương hiệu LAPP ÖLFLEX.

Cáp CY-JZ và CY-OZ

Đây là hai dòng cáp điều khiển bọc lưới đồng phổ thông nhất. Chúng được sản xuất bởi nhiều thương hiệu lớn. Bạn có thể dễ dàng tìm mua các quy cách từ 2 lõi đến 34 lõi tại Kho Cáp Sỉ. Chúng đáp ứng tốt các nhu cầu công nghiệp cơ bản.

Cáp điều khiển chống nhiễu của LAPP ÖLFLEX

LAPP là thương hiệu cáp điện hàng đầu từ Đức. Dòng sản phẩm LAPP ÖLFLEX CONTROL TM CY là đại diện xuất sắc cho cáp điều khiển chống nhiễu. Cáp sở hữu lớp tinned copper braid với độ phủ cao, tối ưu hóa EMC.

Dòng cáp này chịu được dầu nhớt và hóa chất công nghiệp. Chúng đạt các chứng nhận quốc tế khắt khe. LAPP ÖLFLEX phù hợp cho các dây chuyền tự động hóa đòi hỏi độ tin cậy tuyệt đối. Bạn có thể truy cập khocapsi.com để xem thêm chi tiết.

Câu hỏi thường gặp về cáp điều khiển chống nhiễu CY

Cáp CY là gì?

Là cáp điều khiển linh hoạt có lớp lưới đồng chống nhiễu, vỏ bọc PVC, dùng để truyền tín hiệu.

Cáp CY có chống nhiễu không?

Có. Lớp lưới đồng mạ thiếc giúp cáp ngăn chặn hiệu quả nhiễu điện từ (EMI) từ môi trường.

CY-JZ và CY-OZ khác nhau thế nào?

CY-JZ có lõi tiếp địa PE màu xanh-vàng. CY-OZ không có lõi PE, tất cả các lõi đều màu đen in số.

Cáp CY có dùng cho biến tần không?

Có thể, nhưng phải kiểm tra kỹ điện áp định mức và yêu cầu EMC của biến tần trước khi dùng.
