Cáp Ethernet công nghiệp PROFINET: Phân loại, thông số, cách chọn

Cáp Ethernet công nghiệp PROFINET là cáp truyền thông chuyên dụng trong mạng tự động hóa công nghiệp. Điểm khác biệt quan trọng nằm ở cấu tạo cáp và khả năng đáp ứng môi trường công nghiệp khắc nghiệt. Cáp có các loại Type A, Type B, Type C và Type R tùy thuộc vào hệ thống và ứng dụng.

Cáp Ethernet công nghiệp PROFINET là gì?

Cáp Ethernet công nghiệp PROFINET là nền tảng vật lý để truyền tải dữ liệu trong các nhà máy thông minh. Chúng tôi đã cung cấp hàng nghìn km cáp này cho các dự án tự động hóa. Việc hiểu rõ bản chất của cáp giúp bạn tránh được các sự cố dừng máy tốn kém.

PROFINET là gì?

PROFINET là chuẩn Industrial Ethernet dùng trong tự động hóa. Chuẩn này liên kết PLC, I/O, drive, switch và các thiết bị công nghiệp khác.

PROFINET thường gắn liền với hệ sinh thái Siemens. Tuy nhiên, đây không phải là chuẩn Ethernet độc quyền của Siemens. PROFINET là tiêu chuẩn mở toàn cầu. Tiêu chuẩn này do tổ chức PROFIBUS & PROFINET International (PI) quản lý và phát triển. Nó đáp ứng hoàn hảo các yêu cầu khắt khe của Industry 4.0.

Cáp PROFINET khác cáp Ethernet thông thường ở đâu?

Cáp mạng Profinet được thiết kế đặc biệt cho môi trường công nghiệp. Điểm khác biệt lớn nhất là khả năng chống nhiễu EMI/EMC và kết cấu cơ học siêu bền.

Cáp có khả năng chống dầu, hóa chất, chịu rung và uốn cong liên tục tùy theo từng phân loại. Cáp Ethernet thông thường sẽ nhanh chóng đứt gãy hoặc nhiễu tín hiệu nếu dùng trong tủ điện, máy móc, robot hay dây chuyền sản xuất.

Các hãng lớn như LAPP luôn nhấn mạnh Industrial Ethernet phải chịu được môi trường khắc nghiệt hơn cáp văn phòng. Cáp PROFINET được phân loại rất rõ ràng theo từng yêu cầu lắp đặt cụ thể.

Các loại cáp PROFINET Type A, B, C và R

Việc chọn sai loại cáp sẽ dẫn đến đứt ngầm lõi đồng bên trong. Tổ chức PI chia cáp Ethernet cho Profinet thành 4 loại chính. Dưới đây là chi tiết từng loại để bạn dễ dàng lựa chọn.

Cáp PROFINET Type A – Lắp đặt cố định

Cáp Profinet Type A được thiết kế cho lắp đặt cố định (fixed installation). Cáp dùng cho cable tray, conduit, tủ điện hoặc các tuyến cáp không chuyển động.

Lõi dẫn của Type A thường sử dụng dây đồng đặc (solid copper conductor). Ví dụ điển hình là việc kết nối tủ điều khiển trung tâm với switch hoặc máy móc cố định.

Hãng Siemens có sản phẩm cáp Profinet Siemens Type A CAT5e. Cáp này có 4 lõi (4-wire), bọc chống nhiễu (shielded) và truyền xa tối đa 100 m. Cáp Profinet Type A là gì? Đó chính là giải pháp cơ bản nhất cho hạ tầng mạng nhà máy.

Cáp PROFINET Type B – Lắp đặt linh hoạt

Cáp Profinet Type B dành cho các ứng dụng lắp đặt linh hoạt (flexible installation). Cáp có khả năng chịu rung hoặc các chuyển động không liên tục.

Loại cáp này rất phù hợp để đi dây ở cửa tủ điện. Nó cũng dùng cho máy móc có chuyển động hạn chế hoặc kết nối giữa các cụm máy với nhau. Cáp Profinet Type B sử dụng lõi dẫn dạng sợi bện (stranded conductor).

Điều này giúp tăng độ linh hoạt và chống gãy gập. Cả tổ chức PI và hãng LAPP đều phân biệt rõ Type B với Type A dựa trên khả năng chịu chuyển động này.

Cáp PROFINET Type C – Cáp chuyển động liên tục

Cáp Profinet Type C chuyên dùng cho cáp chuyển động liên tục. Ứng dụng phổ biến nhất là trong xích dẫn cáp (drag chain), máy gia công chuyển động liên tục và robot.

Cáp Type C yêu cầu khả năng chịu uốn cực cao. Cấu tạo cáp thường kết hợp lõi đồng nhiều sợi nhuyễn và vỏ bọc PUR siêu bền. Bạn tuyệt đối không nên chọn Type A thay thế cho Type C chỉ vì thông số truyền dẫn tương đương.

Ví dụ, cáp Type C của UE Cable sử dụng chuẩn Cat5e, băng thông 100 MHz. Cáp dùng lõi AWG22/19 và vỏ jacket PUR chuyên dụng cho drag chain và robotics.

PROFINET Type R – Ứng dụng robot

Cáp Profinet Type R dành riêng cho các ứng dụng có tải xoắn (torsion) đặc thù. Loại cáp này được phân biệt hoàn toàn với Type C thông thường.

Cáp Type R phù hợp cho robot công nghiệp đa trục và các ứng dụng chuyển động phức tạp. Khi robot xoay, cáp phải chịu lực vặn xoắn rất lớn. Tổ chức PI hiện đã chính thức đưa Type R vào hướng dẫn cáp PROFINET tiêu chuẩn cho ứng dụng robot.

Cáp Profinet Type A B C khác nhau thế nào? Điểm mấu chốt chính là mức độ chịu chuyển động cơ học từ cố định đến vặn xoắn.

Thông số kỹ thuật của cáp Ethernet công nghiệp PROFINET

Hiểu rõ thông số kỹ thuật giúp bạn mua đúng cáp mạng công nghiệp Profinet. Các thông số này tuân thủ chặt chẽ các tiêu chuẩn quốc tế như IEC 61156, IEC 61918, ISO/IEC 11801 và DIN EN 50173.

Số lõi và cấu trúc cặp xoắn

Cáp Profinet loại 2 pair (4 lõi) là cấu trúc phổ biến nhất hiện nay. Một số hệ thống đòi hỏi tốc độ Gigabit sẽ sử dụng loại 4 pair (8 lõi).

Cấu trúc bên trong có thể là cặp xoắn (twisted pair) hoặc star quad tùy theo thiết kế của nhà sản xuất. Tài liệu của PI mô tả rất rõ cáp đồng PROFINET 2-pair với 4 lõi dẫn. Hãng Siemens cũng cung cấp phổ biến các dòng cáp Type A 2x2. Cáp Profinet 4 lõi hay cáp Profinet 2 pair đều chỉ chung một cấu trúc tiêu chuẩn này.

CAT5e, trở kháng và tốc độ truyền

Cáp Profinet Cat5e là tiêu chuẩn truyền dẫn thông dụng nhất. Cáp có mức trở kháng tiêu chuẩn là 100 Ω.

Tốc độ truyền tải đạt mức Fast Ethernet 100 Mbps đối với cấu hình PROFINET phổ biến. Chiều dài đoạn cáp đồng điển hình tối đa là 100 m. Nếu vượt quá khoảng cách này, bạn cần thiết bị mạng phù hợp như switch công nghiệp để mở rộng tín hiệu.

Tổ chức PI xác định rõ giới hạn đoạn đồng 100 m này. Các sản phẩm cáp Profinet Cat5e 100m của Siemens Type A đều được công bố đạt chuẩn này. Cáp Profinet 100 Mbps đáp ứng tốt hầu hết các tác vụ điều khiển thời gian thực.

Shielding và khả năng chống nhiễu EMI

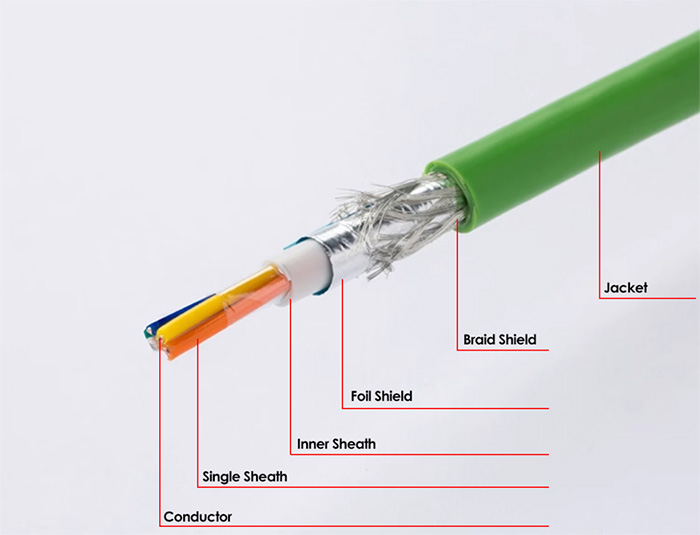

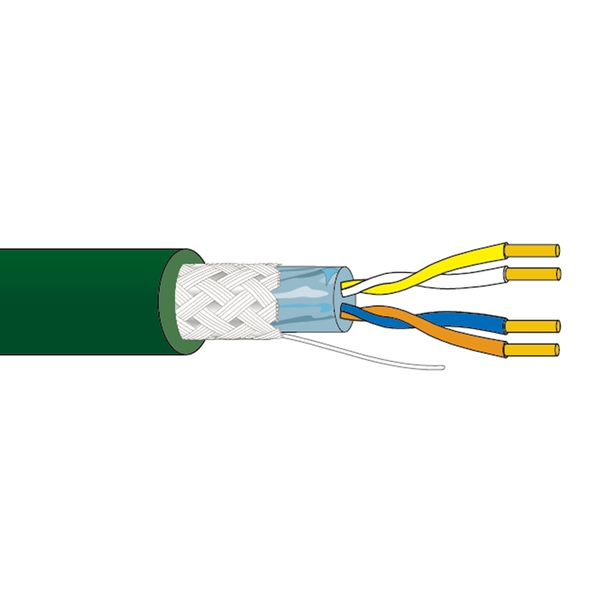

Cáp Profinet chống nhiễu thường sử dụng cấu trúc SF/UTP hoặc S/FTP. Lớp bảo vệ (shield) bao gồm lá nhôm (foil) và lưới đồng đan (copper braid).

Khả năng chống nhiễu EMI cực kỳ quan trọng khi cáp đi gần motor, biến tần, contactor hay dây nguồn. Lớp shield này phải được kết nối đúng cách với connector và hệ thống nối đất (grounding). Có như vậy cáp mới đạt hiệu quả EMC tối đa.

Tổ chức PI yêu cầu nghiêm ngặt cấu trúc shielding cho các loại cáp PROFINET. Hướng dẫn cabling của họ luôn đề cập đến thiết kế foil kết hợp copper braid. Cáp Profinet chống nhiễu EMI là bắt buộc trong nhà máy.

Vỏ cáp PVC, PUR và LSZH

Vỏ cáp (jacket) quyết định khả năng sinh tồn của cáp trong môi trường. Các hãng như Belden và LAPP đều cung cấp nhiều biến thể jacket cho cáp Industrial Ethernet.

Dưới đây là bảng so sánh các loại vỏ cáp phổ biến:

1. PVC: Dùng cho môi trường công nghiệp thông thường, trong nhà.
2. PUR: Chịu dầu, chống mài mòn, chịu chuyển động liên tục, dùng cho drag chain.
3. LSZH: Dùng khi có yêu cầu khắt khe về an toàn cháy nổ, hạn chế halogen và khói.

Cáp PROFINET dùng đầu nối RJ45 hay M12?

Đầu nối đóng vai trò quan trọng không kém gì dây cáp. Việc chọn sai đầu nối sẽ làm mất đi khả năng chống nhiễu và chống nước của toàn hệ thống.

Cáp PROFINET RJ45

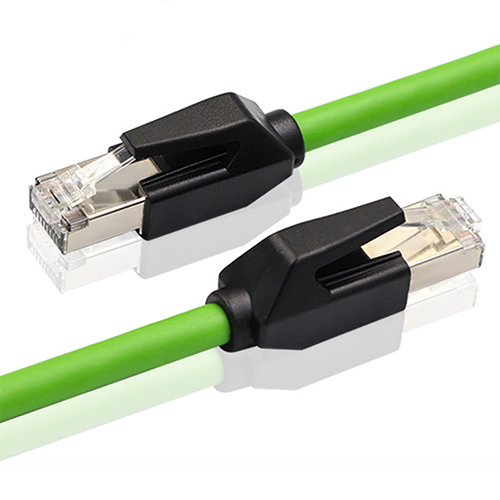

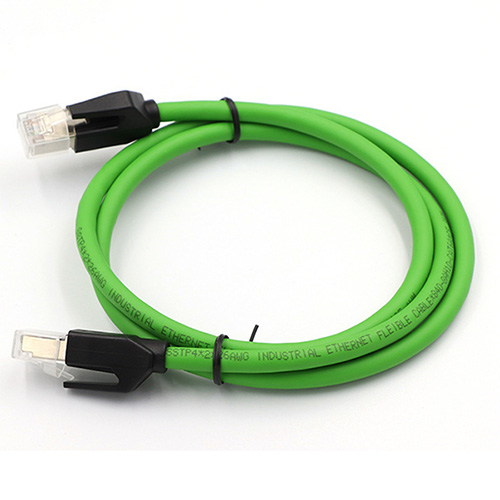

Cáp Profinet RJ45 rất phổ biến trong tủ điện, switch công nghiệp và PLC. Đầu nối này thuận tiện để kết nối các thiết bị mạng tiêu chuẩn.

Trong môi trường công nghiệp, người ta sử dụng đầu nối Industrial RJ45. Hãng Siemens có giải pháp IE FC RJ45 kết hợp công nghệ FastConnect. Công nghệ này dành riêng cho PROFINET, giúp tuốt cáp và bấm đầu nhanh chóng, đảm bảo tiếp xúc lớp shield hoàn hảo.

Cáp PROFINET M12

Cáp Profinet M12 cực kỳ phù hợp cho các thiết bị ngoài hiện trường (field devices). Đầu nối M12 có khả năng chống bụi và chống nước rất tốt khi dùng đúng hệ connector thích hợp.

Chuẩn đầu nối M12 D-coded 4 pin là loại thường gặp nhất. Nó được dùng rộng rãi trong các hệ thống Industrial Ethernet và PROFINET hiện nay. Đầu nối này thiết kế dạng vặn ren, giúp chống rung lắc tuyệt đối.

Khi nào chọn RJ45 và khi nào chọn M12?

Việc lựa chọn phụ thuộc hoàn toàn vào vị trí lắp đặt và môi trường xung quanh. Dưới đây là bảng hướng dẫn nhanh từ chúng tôi:

1. Tủ điều khiển: Nên ưu tiên RJ45 Industrial.
2. Switch công nghiệp: Nên ưu tiên RJ45.
3. Thiết bị ngoài hiện trường: Nên ưu tiên M12.
4. Môi trường rung/ẩm/bụi: Nên ưu tiên M12 hoặc connector công nghiệp phù hợp.

Cách chọn cáp Ethernet công nghiệp PROFINET đúng ứng dụng

Cách chọn cáp Profinet không hề phức tạp nếu bạn nắm rõ 4 bước dưới đây. Chúng tôi luôn tư vấn khách hàng dựa trên các tiêu chí thực tế này để tối ưu chi phí và độ bền.

Xác định cáp cố định hay chuyển động

Đây là bước đầu tiên và quan trọng nhất.

1. Nếu lắp đặt cố định: Chọn Type A.
2. Nếu thỉnh thoảng uốn cong (occasional flex): Chọn Type B.
3. Nếu chuyển động liên tục trong drag chain (continuous flex): Chọn Type C.
4. Nếu dùng cho robot có vặn xoắn (torsion): Chọn Type R.

Xác định môi trường làm việc

Bạn cần kiểm tra kỹ các tác nhân vật lý và hóa học tại nhà máy. Cáp có tiếp xúc với dầu, nước hay hóa chất không?

Nhiệt độ môi trường làm việc là bao nhiêu? Cáp có bị phơi dưới tia UV không? Hãy đánh giá mức độ rung, khả năng mài mòn và bán kính uốn cho phép. Từ đó, bạn sẽ quyết định được nên dùng vỏ PVC, PUR hay LSZH.

Xác định yêu cầu chống nhiễu

Bạn phải đặc biệt chú ý nếu tuyến cáp đi gần các nguồn phát sinh nhiễu điện từ. Đó là các khu vực có biến tần, motor, servo drive.

Các nguồn nhiễu khác bao gồm cáp nguồn động lực, máy hàn hoặc tủ điện công suất lớn. Trong những trường hợp này, cáp Profinet chống nhiễu với lớp bọc S/FTP hoặc SF/UTP là bắt buộc.

Chọn tiết diện, CAT5e/CAT6 và connector

Bạn không nên chỉ nhìn vào chữ "CAT6" hoặc "CAT7" để quyết định mua. Bạn phải kiểm tra chuẩn PROFINET type và cấu trúc conductor.

Hãy xem xét kỹ lớp shielding, chất liệu jacket, loại connector và chiều dài tuyến cáp. Môi trường và yêu cầu của thiết bị đầu cuối cũng rất quan trọng. Không nên biến "CAT càng cao càng tốt" thành nguyên tắc lựa chọn. Cáp phải phù hợp với application, mechanical duty, EMC và connector, chứ không chỉ dựa vào bandwidth.

Cáp Ethernet thường có dùng thay cáp PROFINET được không?

Nhiều khách hàng của Kho Cáp Sỉ thường thắc mắc vấn đề này để tiết kiệm chi phí. Tuy nhiên, việc thay thế bừa bãi sẽ gây hậu quả nghiêm trọng.

Khi nào có thể sử dụng cáp Ethernet công nghiệp thông thường?

Bạn có thể dùng cáp Ethernet công nghiệp thông thường nếu nó đáp ứng đủ yêu cầu điện và cơ học của hệ thống. Cáp phải đúng category và đúng chuẩn shielding.

Ngoài ra, cáp phải đúng loại connector và chịu được đúng môi trường thực tế. Cáp Ethernet công nghiệp dùng cho PLC Siemens hoàn toàn có thể dùng chung chuẩn nếu thông số tương đương. Tuy nhiên, tuyệt đối không dùng cáp mạng văn phòng cho nhà máy.

Vì sao không nên chỉ nhìn vào CAT5e/CAT6?

Một sợi cáp có cùng chuẩn CAT5e chưa chắc có cùng khả năng chống nhiễu hay độ bền uốn. Chúng khác nhau hoàn toàn về chất liệu jacket, cấu trúc conductor và khả năng chịu dầu.

Cáp văn phòng không đáp ứng các yêu cầu PROFINET-specific và phương pháp đấu nối công nghiệp. Một nguồn kỹ thuật gần đây chỉ ra rằng việc thay thế có thể khả thi trong một số trường hợp. Nhưng bạn cần xem xét kỹ shielding, môi trường và connector thay vì chỉ dựa vào tên CAT5e/CAT6.

Ứng dụng của cáp Ethernet công nghiệp PROFINET

Cáp Industrial Ethernet Profinet có mặt ở mọi khâu trong hệ thống tự động hóa. Dưới đây là các ứng dụng tiêu biểu nhất.

Trong hệ thống PLC và tủ điều khiển

Cáp kết nối trực tiếp các bộ PLC với nhau. Nó truyền tín hiệu từ PLC đến các module PROFINET IO, HMI và Industrial Switch. Cáp Profinet cho tủ điện thường dùng Type A với đầu RJ45.

Trong dây chuyền sản xuất và máy công nghiệp

Cáp liên kết các Servo Drive, Remote I/O và hệ thống Machine Vision trên băng chuyền. Tín hiệu điều khiển được truyền tải theo thời gian thực với độ trễ cực thấp.

Trong robot và drag chain

Cáp Profinet cho robot (Type R) và cáp Profinet drag chain (Type C) điều khiển các cánh tay máy. Chúng truyền tín hiệu từ Sensor và Actuator về bộ điều khiển trung tâm khi máy đang chuyển động tốc độ cao.

Trong nhà máy tự động hóa và Industry 4.0

Hãng LAPP hiện liệt kê rất nhiều ngành sử dụng Industrial Ethernet/PROFINET. Các ngành này bao gồm automotive, robotics, packaging, assembly machines, machine tools và intralogistics. Cáp là huyết mạch của mọi nhà máy thông minh.

Bảng chọn cáp PROFINET theo nhu cầu

Để giúp bạn tra cứu nhanh, chúng tôi tổng hợp bảng chọn cáp theo nhu cầu thực tế. Bảng này dựa trên kinh nghiệm cung cấp vật tư cho hàng trăm dự án.

1. Tủ điện cố định: PROFINET Type A
2. Tuyến cáp có rung/chuyển động nhẹ: Type B
3. Drag chain: Type C
4. Robot có chuyển động xoắn: Type R
5. Môi trường nhiều nhiễu: Shielded PROFINET
6. Môi trường dầu/hóa chất: PUR
7. Yêu cầu ít khói/không halogen: LSZH
8. Thiết bị hiện trường: M12
9. Tủ điện/switch: Industrial RJ45

Câu hỏi thường gặp về cáp Ethernet công nghiệp PROFINET

Dưới đây là những câu hỏi thường gặp nhất về dây cáp Profinet mà khách hàng thường hỏi chúng tôi.

Cáp PROFINET là gì?

Cáp PROFINET là cáp truyền thông công nghiệp dùng cho mạng tự động hóa. Cáp được thiết kế đặc biệt để chống nhiễu và chịu được môi trường nhà máy khắc nghiệt.

Cáp PROFINET có phải cáp Ethernet không?

Đúng, cáp PROFINET bản chất là cáp Industrial Ethernet. Tuy nhiên, nó được nâng cấp về cấu trúc cơ học và khả năng chống nhiễu để dùng trong công nghiệp.

Cáp PROFINET dùng CAT5e hay CAT6?

Cáp PROFINET phổ biến nhất hiện nay dùng chuẩn CAT5e (100 Mbps). Một số hệ thống yêu cầu băng thông Gigabit mới cần sử dụng đến chuẩn CAT6 hoặc cao hơn.

Cáp PROFINET dài tối đa bao nhiêu mét?

Chiều dài tối đa của một đoạn cáp đồng PROFINET là 100 m. Nếu muốn truyền xa hơn, bạn phải sử dụng switch công nghiệp hoặc chuyển sang dùng cáp quang.

Type A, Type B và Type C khác nhau thế nào?

Type A dùng cho lắp đặt cố định. Type B dùng cho nơi có chuyển động nhẹ hoặc rung lắc. Type C chuyên dùng cho chuyển động liên tục như xích dẫn cáp.

Có thể dùng cáp Ethernet thông thường cho PROFINET không?

Không nên dùng cáp Ethernet văn phòng cho mạng PROFINET. Cáp thường không chịu được nhiễu điện từ, độ rung và hóa chất, dễ gây mất kết nối hệ thống.

Liên hệ mua cáp với Kho Cáp Sỉ

Cáp Ethernet công nghiệp PROFINET là thành phần không thể thiếu để đảm bảo hệ thống tự động hóa vận hành ổn định. Việc chọn đúng cáp Type A, B, C hay R cùng lớp vỏ bảo vệ phù hợp sẽ giúp nhà máy tránh được các sự cố dừng máy đột ngột.

Hy vọng bài viết đã giúp bạn hiểu rõ cáp Ethernet công nghiệp Profinet là gì và cách lựa chọn chuẩn xác nhất. Nếu bạn cần tư vấn kỹ thuật hoặc tìm mua cáp mạng Profinet chính hãng, hãy liên hệ ngay với Kho Cáp Sỉ qua website khocapsi.com để nhận báo giá tốt nhất!
