ÖLFLEX CLASSIC 110 vs 115 CY Khác Nhau Thế Nào? Nên Chọn Loại Nào?

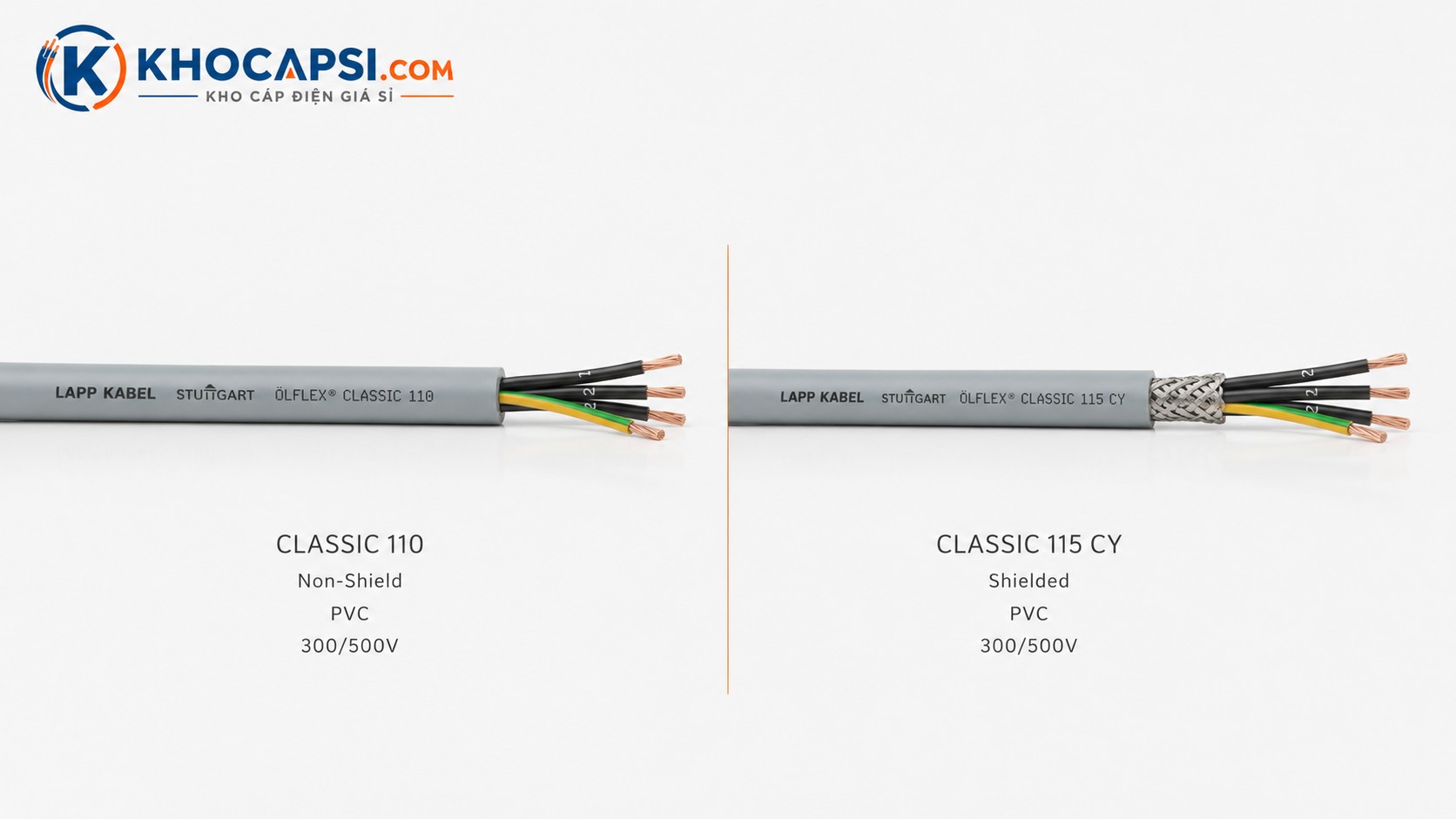

ÖLFLEX CLASSIC 110 và ÖLFLEX CLASSIC 115 CY đều là cáp nguồn và điều khiển PVC 300/500V của LAPP, nhưng khác nhau quan trọng nhất ở lớp chống nhiễu. CLASSIC 110 là dòng Non-Shield, trong khi 115 CY có màn chắn braid đồng mạ thiếc để tăng khả năng bảo vệ trước nhiễu điện từ EMI.

Nếu hệ thống là mạch điều khiển thông thường, tủ điện ít nhiễu và không có yêu cầu EMC đặc biệt, ÖLFLEX CLASSIC 110 thường là lựa chọn hợp lý hơn. Nếu tuyến cáp đi gần motor, biến tần hoặc tín hiệu cần được bảo vệ trước EMI, ÖLFLEX CLASSIC 115 CY đáng cân nhắc hơn. Tuy nhiên, nếu yêu cầu là Shielded nhưng cần cấu trúc thuộc family CLASSIC 110, người mua cũng nên so sánh thêm ÖLFLEX CLASSIC 110 CY.

Nên chọn ÖLFLEX 110 hay 115 CY? Bảng chọn nhanh

ÖLFLEX CLASSIC 110 và 115 CY là cáp gì?

ÖLFLEX CLASSIC 110

LAPP ÖLFLEX CLASSIC 110 là dòng power & control cable nhiều lõi, ruột đồng mềm Class 5, cách điện và vỏ PVC, nhận diện lõi bằng số và điện áp danh định phổ biến 300/500V.

Dòng này phù hợp cho các mạch điều khiển trong máy móc, tủ điện và hệ thống công nghiệp khi không cần lớp màn chắn chống nhiễu tổng thể.

→ Xem ÖLFLEX CLASSIC 110

ÖLFLEX CLASSIC 115 CY

ÖLFLEX CLASSIC 115 CY cũng thuộc nhóm power & control cable PVC 300/500V, nhưng được bổ sung màn chắn braid đồng mạ thiếc nhằm tăng khả năng bảo vệ trước nhiễu điện từ.

Một đặc điểm đáng chú ý của 115 CY là thiết kế không sử dụng inner sheath, giúp series này gọn và nhẹ hơn so với một số cấu trúc cáp Shielded có thêm lớp vỏ trong.

→ Xem ÖLFLEX CLASSIC 115 CY

Bảng so sánh ÖLFLEX CLASSIC 110 vs 115 CY

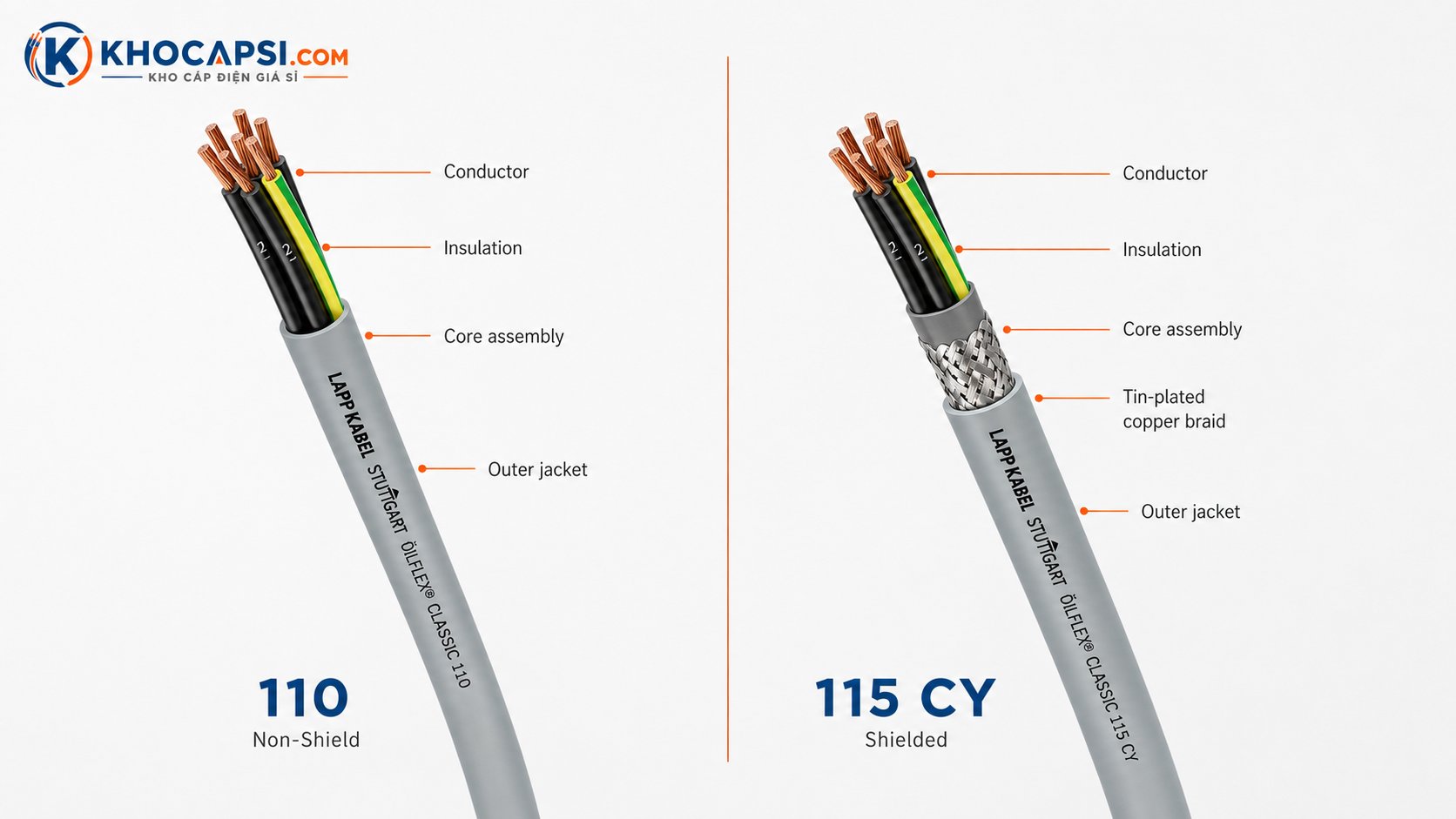

Khác biệt quan trọng nhất: 110 không Shield, 115 CY có Shield

Đây là yếu tố ảnh hưởng trực tiếp nhất đến quyết định mua.

CLASSIC 110 không có lớp overall screen, vì vậy phù hợp khi hệ thống không yêu cầu chống nhiễu tổng thể.

CLASSIC 115 CY sử dụng braid đồng mạ thiếc bao quanh phần lõi, giúp tăng khả năng bảo vệ trước nhiễu điện từ. Điều này có ý nghĩa khi cáp đi gần motor, biến tần, servo, contactor hoặc các nguồn EMI khác.

115 CY có lớn và nặng hơn CLASSIC 110 không?

Nếu so cùng số lõi và tiết diện, 115 CY thường lớn và nặng hơn CLASSIC 110 do có thêm lượng đồng của lớp Shield. Tuy nhiên thiết kế không có inner sheath giúp 115 CY gọn hơn so với một số dòng Shielded truyền thống.

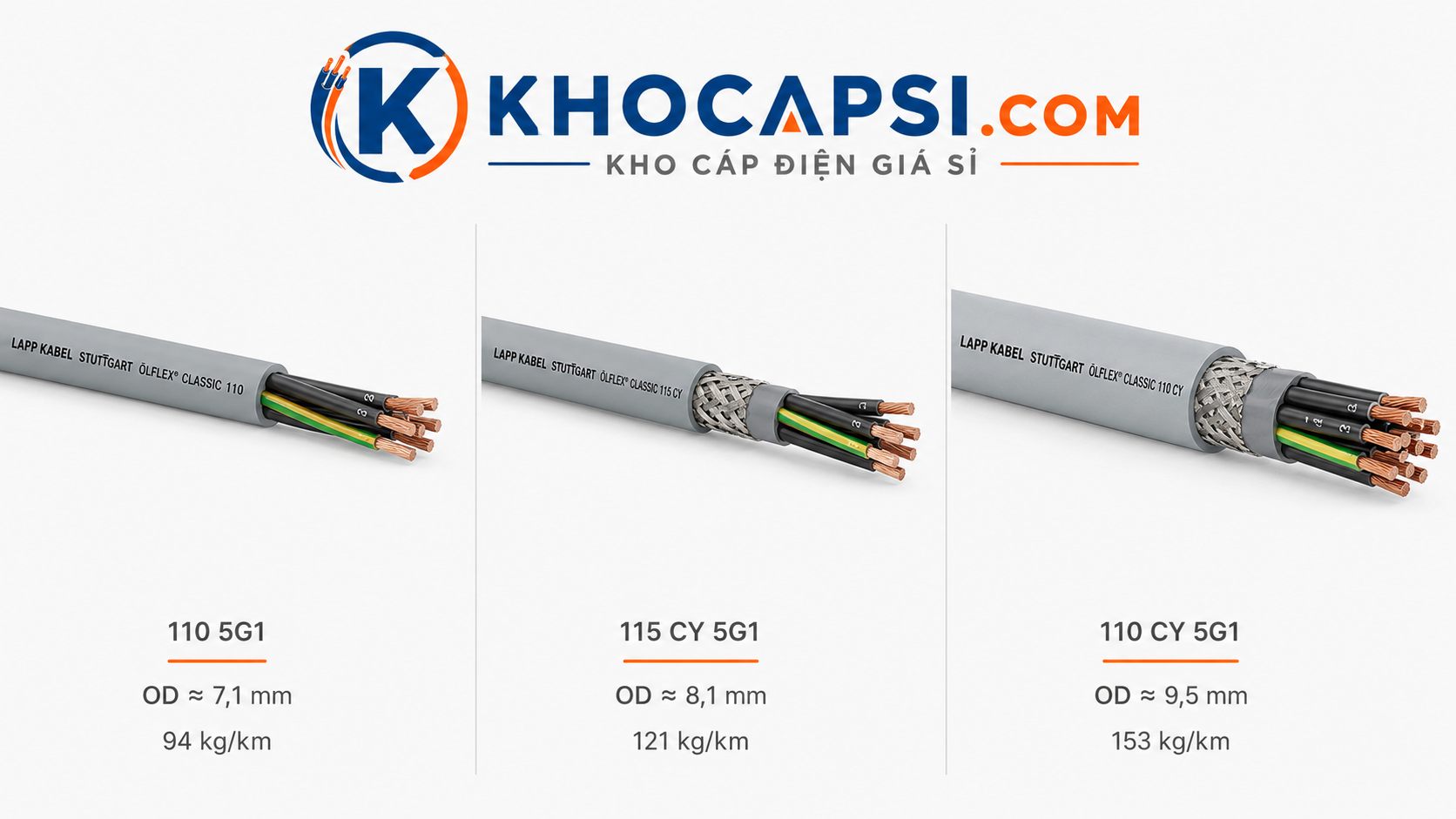

Ví dụ với cấu hình 5G1 mm² theo dữ liệu sản phẩm LAPP:

Ví dụ này cho thấy một điểm đáng chú ý: 115 CY vẫn lớn hơn bản 110 Non-Shield, nhưng lại gọn và nhẹ hơn 110 CY ở cùng cấu hình 5G1. Đây là lợi thế đáng quan tâm khi khách cần Shield nhưng không gian đi cáp hạn chế.

Đường kính và trọng lượng thay đổi theo từng mã sản phẩm; cần kiểm tra datasheet đúng số lõi × tiết diện trước khi thiết kế máng, gland hoặc ống luồn.

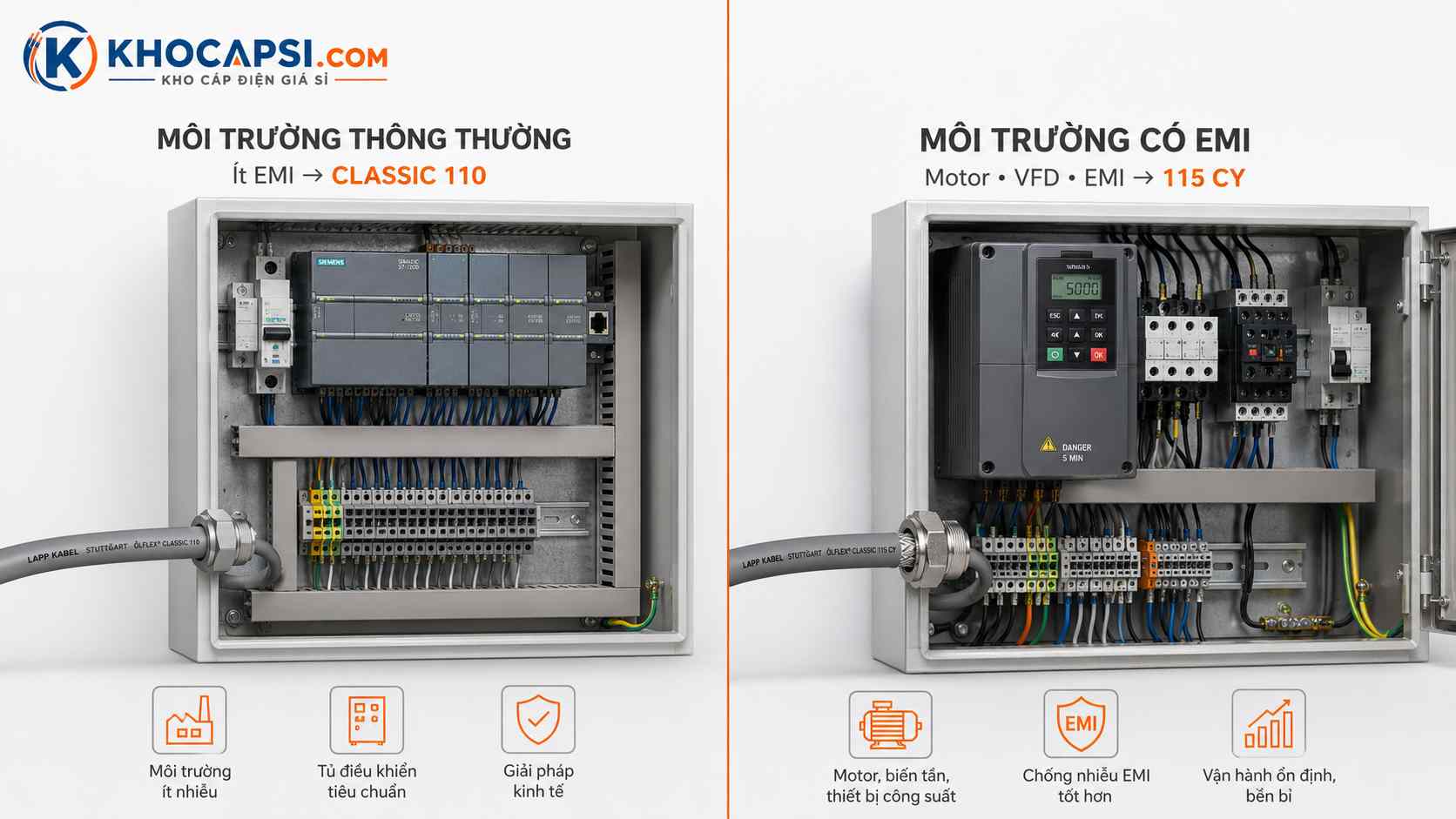

ÖLFLEX 110 và 115 CY dùng cho ứng dụng nào?

Khi nào nên chọn ÖLFLEX CLASSIC 110?

CLASSIC 110 phù hợp với nhiều ứng dụng như:

• Tủ điện điều khiển.
• Máy móc công nghiệp.
• Mạch relay và contactor.
• Đấu nối I/O PLC khi hệ thống không yêu cầu Shield.
• Các mạch nguồn và điều khiển trong máy.
• Môi trường khô hoặc ẩm theo điều kiện cho phép của sản phẩm.

Khi nào nên chọn ÖLFLEX CLASSIC 115 CY?

115 CY đáng cân nhắc khi:

• Tuyến cáp đi gần motor.
• Đi gần biến tần hoặc servo drive.
• Hệ thống cần đáp ứng yêu cầu EMC.
• Cáp điều khiển phải hoạt động trong môi trường có nhiều nguồn EMI.
• Cần một cáp Shielded tương đối gọn.
• Cần đấu các mạch điều khiển trong máy với yêu cầu chống nhiễu cao hơn.

Có dùng ÖLFLEX 110 thay cho 115 CY được không?

Có thể, nhưng chỉ khi hệ thống không yêu cầu lớp Shield.

Nếu bản thiết kế, datasheet thiết bị hoặc yêu cầu EMC chỉ định cáp Shielded, việc thay 115 CY bằng CLASSIC 110 sẽ làm mất lớp màn chắn chống nhiễu và không nên thực hiện chỉ để giảm giá.

Ngược lại, nếu hệ thống không cần Shield, việc sử dụng 115 CY thay 110 có thể làm tăng chi phí và đường kính cáp mà không tạo ra lợi ích thực tế tương ứng.

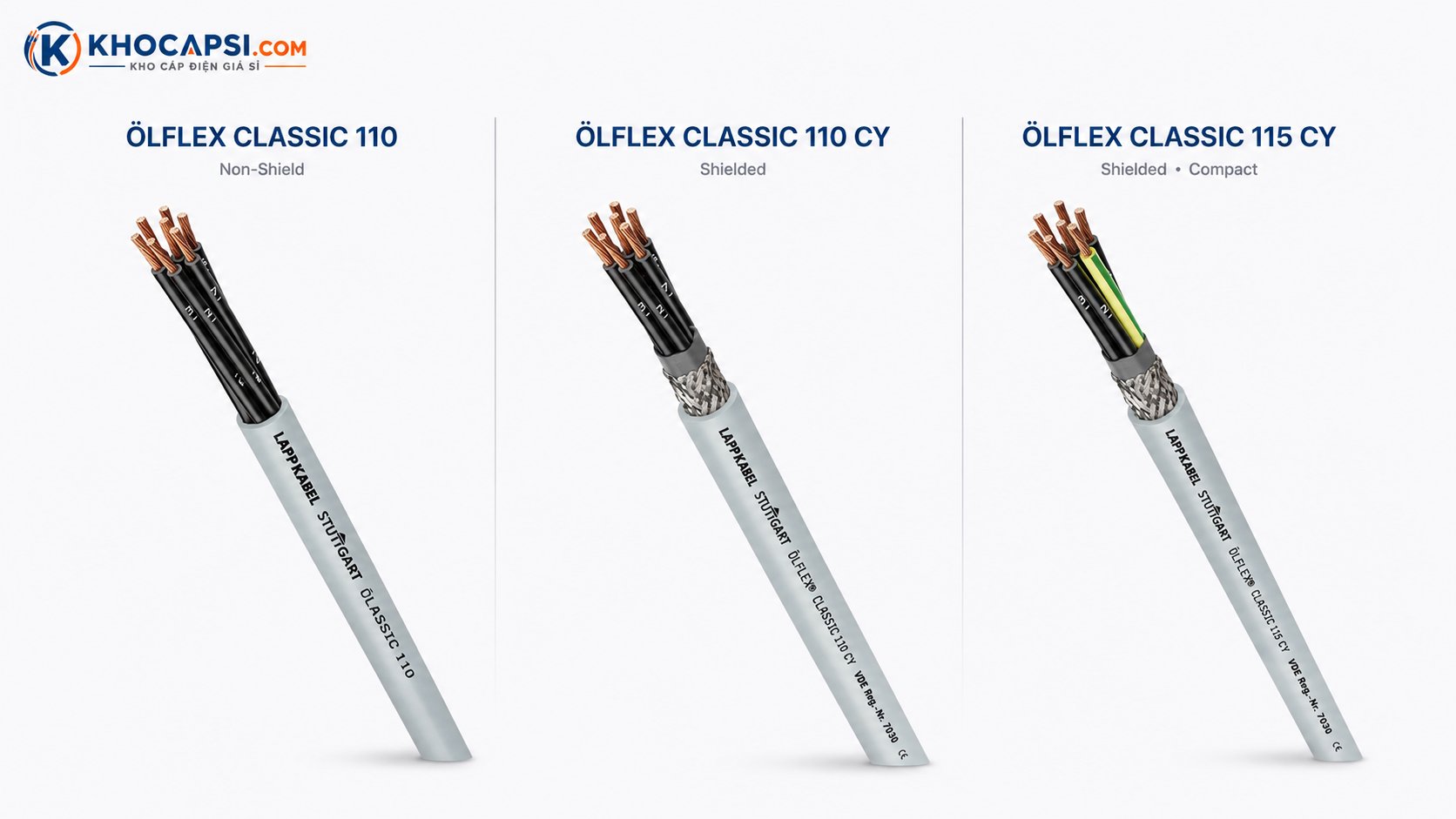

ÖLFLEX 110 CY và 115 CY khác nhau thế nào?

Đây là câu hỏi người mua nên đặt tiếp theo nếu đã xác định chắc chắn cần cáp chống nhiễu.

Cả CLASSIC 110 CY và 115 CY đều có braid Shield, nhưng cấu trúc không hoàn toàn giống nhau.

Khả năng chịu dầu của 110 và 115 CY có giống nhau không?

Không nên mặc định là giống nhau chỉ vì cả hai cùng sử dụng PVC.

Ở các mã CLASSIC 110 hiện hành được LAPP công bố, hãng nêu khả năng chịu dầu theo tiêu chuẩn áp dụng của dòng sản phẩm. Với 115 CY, LAPP mô tả lớp vỏ PVC có khả năng chịu dầu giới hạn.

Nếu cáp sử dụng trong máy công cụ, dây chuyền có dầu cắt gọt hoặc môi trường tiếp xúc dầu thường xuyên, cần kiểm tra đúng datasheet của mã hàng thay vì chỉ chọn dựa trên Shield.

ÖLFLEX 110 hoặc 115 CY có dùng cho Drag Chain được không?

Không nên mặc định cáp “Flexible” là cáp High Flex cho Drag Chain.

CLASSIC 115 CY chủ yếu được LAPP định hướng cho lắp đặt cố định và chuyển động không thường xuyên, không chịu lực kéo. Với CLASSIC 110, khả năng sử dụng chuyển động liên tục phụ thuộc từng article và thông số kỹ thuật cụ thể.

Nếu ứng dụng là robot, CNC hoặc cable chain chạy liên tục hàng triệu chu kỳ, nên chuyển sang nhóm cáp Drag Chain / High Flex đúng thiết kế thay vì chọn chỉ vì 110 hoặc 115 CY có chữ “Flexible”.

ÖLFLEX 110 và 115 CY có những tiết diện nào?

Cả hai family có nhiều cấu hình số lõi và tiết diện. Các quy cách người mua thường gặp gồm:

• 0,5 mm²
• 0,75 mm²
• 1,0 mm²
• 1,5 mm²
• 2,5 mm²
• 4 mm²
• 6 mm²
• và các tiết diện lớn hơn tùy series/mã sản phẩm.

Ví dụ các truy vấn mua hàng thường gặp:

• ÖLFLEX 110 4G0,75
• ÖLFLEX 110 7G1
• ÖLFLEX 110 12G1
• ÖLFLEX 110 4G1,5
• ÖLFLEX 115 CY 4G0,75
• ÖLFLEX 115 CY 7G1
• ÖLFLEX 115 CY 4G1,5
• ÖLFLEX 115 CY 4G2,5

G thường thể hiện cấu hình có lõi bảo vệ xanh-vàng, còn X thể hiện không có lõi PE xanh-vàng. Khi đặt hàng cần xác nhận đúng cấu hình theo mã LAPP.

ÖLFLEX 110 hay 115 CY loại nào đắt hơn?

Nếu so hai mã có cùng số lõi và tiết diện, 115 CY thường có giá cao hơn CLASSIC 110 vì sử dụng thêm lượng đồng cho braid Shield và có cấu trúc phức tạp hơn.

Tuy nhiên giá thực tế còn phụ thuộc:

• Số lõi × tiết diện.
• Mã article.
• Chiều dài đặt hàng.
• Xuất xứ/lô hàng.
• Tình trạng tồn kho.
• Chứng từ và yêu cầu dự án.

5 lỗi thường gặp khi chọn giữa 110 và 115 CY

1. Cho rằng 115 CY là bản “cao cấp hơn” nên luôn tốt hơn 110.
2. Chọn 110 cho hệ thống bắt buộc phải có Shield.
3. Chọn 115 CY chỉ vì cần cáp mềm nhưng thực tế ứng dụng là Drag Chain liên tục.
4. Không so sánh 110 CY khi đã xác định cần cáp Shielded.
5. Chỉ nhìn số lõi × tiết diện mà bỏ qua OD, bán kính uốn, môi trường dầu và yêu cầu chứng nhận.

Các dòng ÖLFLEX liên quan tại KHOCAPSI

Câu hỏi thường gặp về ÖLFLEX 110 và 115 CY

ÖLFLEX CLASSIC 110 có chống nhiễu không?

CLASSIC 110 tiêu chuẩn không có overall Shield. Nếu cần phiên bản Shielded thuộc cùng nhóm, có thể xem CLASSIC 110 CY.

ÖLFLEX CLASSIC 115 CY có Shield không?

Có. 115 CY sử dụng màn chắn braid đồng mạ thiếc để tăng khả năng bảo vệ trước nhiễu điện từ.

110 và 115 CY có cùng điện áp không?

Các family được đề cập trong bài có điện áp danh định phổ biến 300/500V. Tuy nhiên khi đặt hàng vẫn cần kiểm tra datasheet của article cụ thể.

115 CY có tốt hơn 110 không?

Không thể kết luận như vậy. 115 CY phù hợp hơn khi cần Shield; 110 có thể hợp lý hơn với mạch điều khiển thông thường không yêu cầu chống nhiễu.

115 CY và 110 CY loại nào nhỏ hơn?

Ở nhiều cấu hình tương đương, thiết kế không inner sheath giúp 115 CY có đường kính và trọng lượng thấp hơn 110 CY. Cần so đúng article vì giá trị thay đổi theo số lõi và tiết diện.

CY trong ÖLFLEX nghĩa là gì?

Trong các series LAPP được đề cập ở đây, CY chỉ phiên bản có màn chắn braid đồng. Không nên áp dụng ký hiệu CY như quy tắc chung cho mọi thương hiệu.

Có dùng 110 thay 115 CY để giảm giá được không?

Chỉ khi thiết kế không yêu cầu Shield. Nếu hệ thống yêu cầu EMC hoặc chỉ định cáp chống nhiễu, không nên tự thay bằng 110.

110 và 115 CY có dùng cho PLC không?

Cả hai có thể xuất hiện trong hệ thống điều khiển PLC, nhưng lựa chọn phải dựa trên loại I/O, môi trường EMI và hướng dẫn của thiết bị. Không nên chọn chỉ vì thấy chữ “PLC”.

115 CY có dùng thay cáp RS485 được không?

Không nên mặc định là được. RS485 còn yêu cầu đặc tính truyền dẫn và impedance phù hợp; việc có Shield không đủ để biến cáp control thành cáp RS485.

Kết luận: nên chọn ÖLFLEX 110 hay 115 CY?

Nếu hệ thống không yêu cầu chống nhiễu, ÖLFLEX CLASSIC 110 là lựa chọn đơn giản và kinh tế hơn. Nếu cần braid Shield để hạn chế EMI, CLASSIC 115 CY phù hợp hơn và có lợi thế thiết kế Shielded tương đối gọn nhờ không sử dụng inner sheath.

Tuy nhiên, nếu dự án đã xác định cần Shield, người mua không nên dừng ở phép so sánh 110 vs 115 CY mà nên kiểm tra thêm ÖLFLEX CLASSIC 110 CY. Quyết định cuối cùng cần dựa trên số lõi, tiết diện, Shield, đường kính, bán kính uốn, môi trường dầu, yêu cầu chứng nhận và cách lắp đặt.

Xem thêm bài Shield và Non-Shield khác nhau thế nào?, bài Cáp điều khiển là gì? hoặc tham khảo danh mục cáp điều khiển tại KHOCAPSI.

Thông số kỹ thuật cần được xác nhận theo datasheet của đúng article number trước khi đặt hàng hoặc đưa vào hồ sơ thiết kế.
