Cáp Điều Khiển Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng

Cáp Điều Khiển Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng

Cáp điều khiển (Control Cable) là loại cáp nhiều lõi được sử dụng để truyền tín hiệu điều khiển, tín hiệu đóng/ngắt hoặc cấp nguồn cho các mạch điều khiển giữa tủ điện, PLC, relay, cảm biến, máy móc và thiết bị trong hệ thống tự động hóa.

Tùy điều kiện làm việc, cáp có thể được thiết kế dạng không chống nhiễu, có shield, PVC, LSZH, chịu nhiệt hoặc High Flex. Khi lựa chọn cần kiểm tra đồng thời số lõi, tiết diện, điện áp, màn chắn, vật liệu vỏ và điều kiện chuyển động.

Cáp điều khiển là gì?

Cáp điều khiển là loại cáp điện được thiết kế để kết nối các mạch điều khiển trong máy móc và hệ thống tự động hóa. Cáp thường gồm nhiều lõi dẫn điện được đánh số hoặc nhận diện màu để thuận tiện cho việc đấu nối PLC, relay, contactor, cảm biến và các thiết bị trong tủ điện.

Khác với cáp điện lực có nhiệm vụ chính là truyền công suất đến tải, cáp điều khiển thường phục vụ các mạch điều khiển và mạch phụ trợ. Thông số cụ thể phụ thuộc vào từng dòng sản phẩm.

Cấu tạo cáp điều khiển gồm những gì?

Cấu tạo của cáp điều khiển thay đổi tùy từng series, nhưng một thiết kế thông dụng thường gồm các thành phần sau.

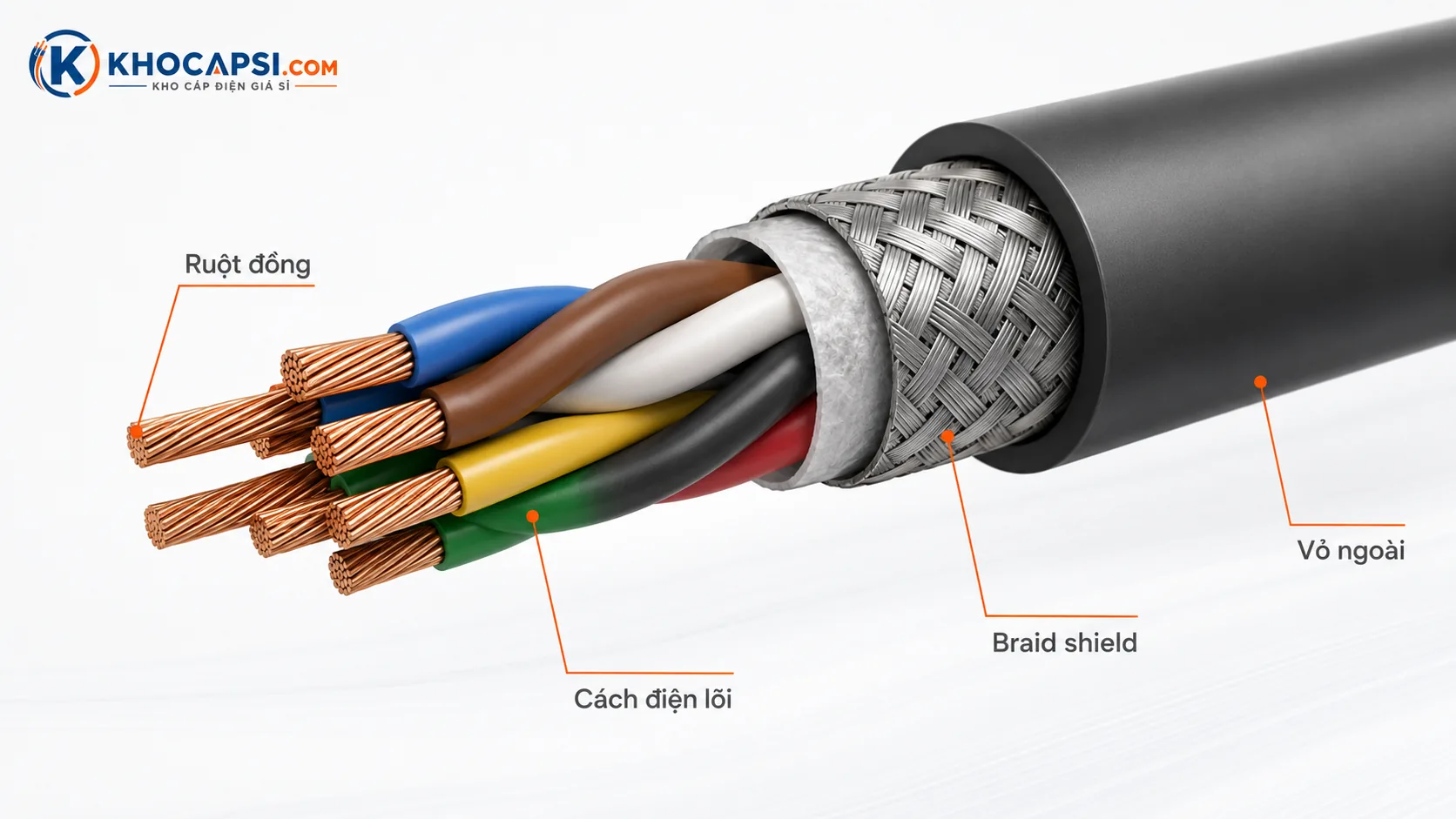

1. Ruột dẫn

Ruột dẫn thường sử dụng đồng mềm nhiều sợi nhằm tăng độ linh hoạt khi lắp đặt. Tiết diện lõi được lựa chọn theo dòng tải, chiều dài tuyến và yêu cầu của thiết bị.

2. Lớp cách điện lõi

Mỗi lõi được bọc cách điện riêng biệt và thường được đánh số hoặc mã hóa màu để thuận tiện cho việc đấu nối trong tủ điện.

3. Lớp chống nhiễu – Shield

Cáp điều khiển chống nhiễu có thể sử dụng lưới đồng, lưới đồng mạ thiếc, foil hoặc cấu trúc màn chắn khác. Màn chắn giúp hạn chế tác động của nhiễu điện từ trong môi trường có motor, biến tần và thiết bị công suất.

4. Vỏ ngoài

Vỏ cáp có thể sử dụng PVC, LSZH, PUR hoặc các vật liệu chuyên dụng khác tùy yêu cầu về dầu, nhiệt độ, hóa chất, chống cháy hoặc chuyển động.

Các loại cáp điều khiển phổ biến

Cáp điều khiển không chống nhiễu

Loại cáp này không có màn chắn kim loại tổng thể, phù hợp với các mạch điều khiển thông thường khi môi trường nhiễu điện từ không quá lớn.

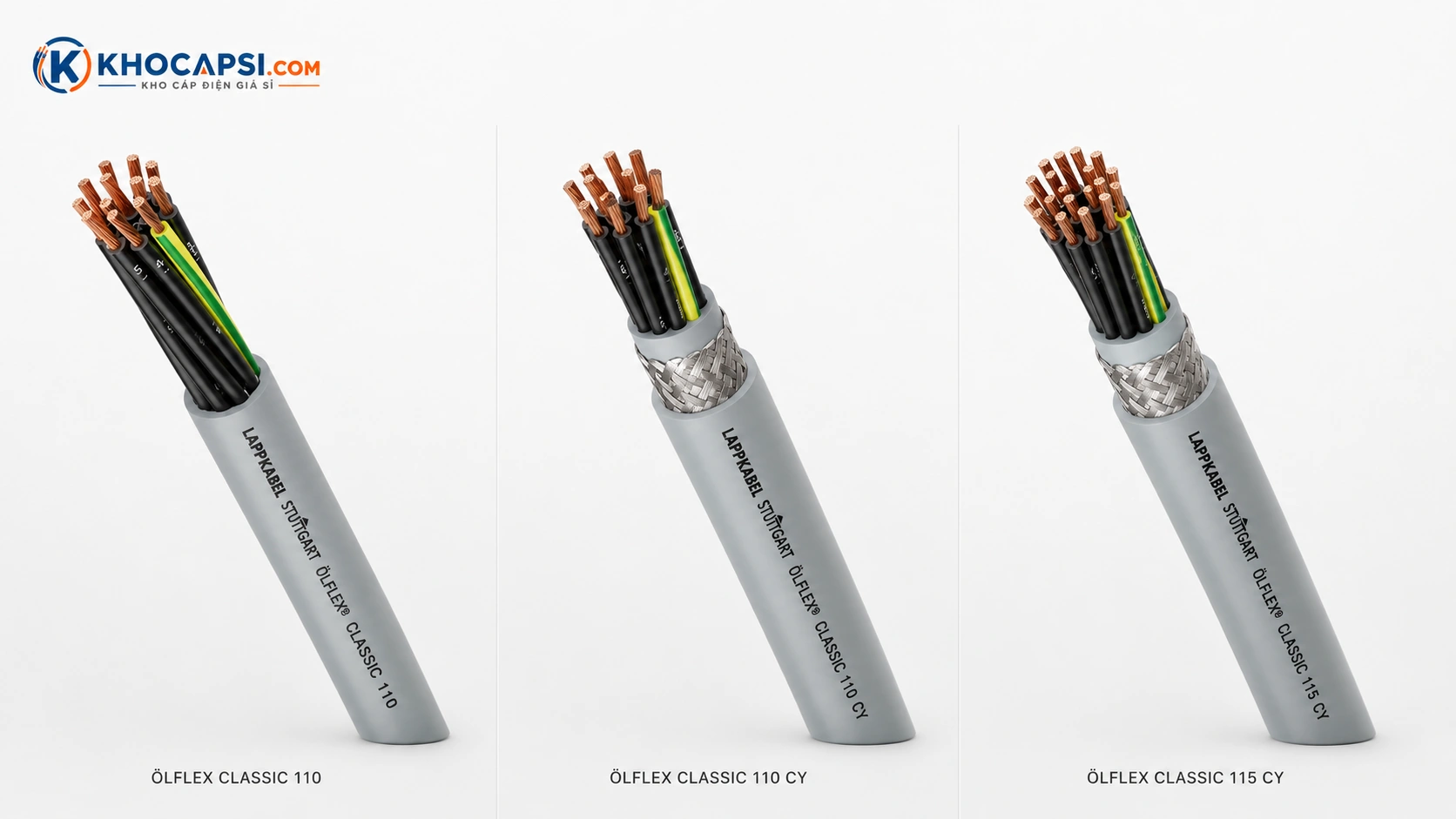

Ví dụ: LAPP ÖLFLEX CLASSIC 110.

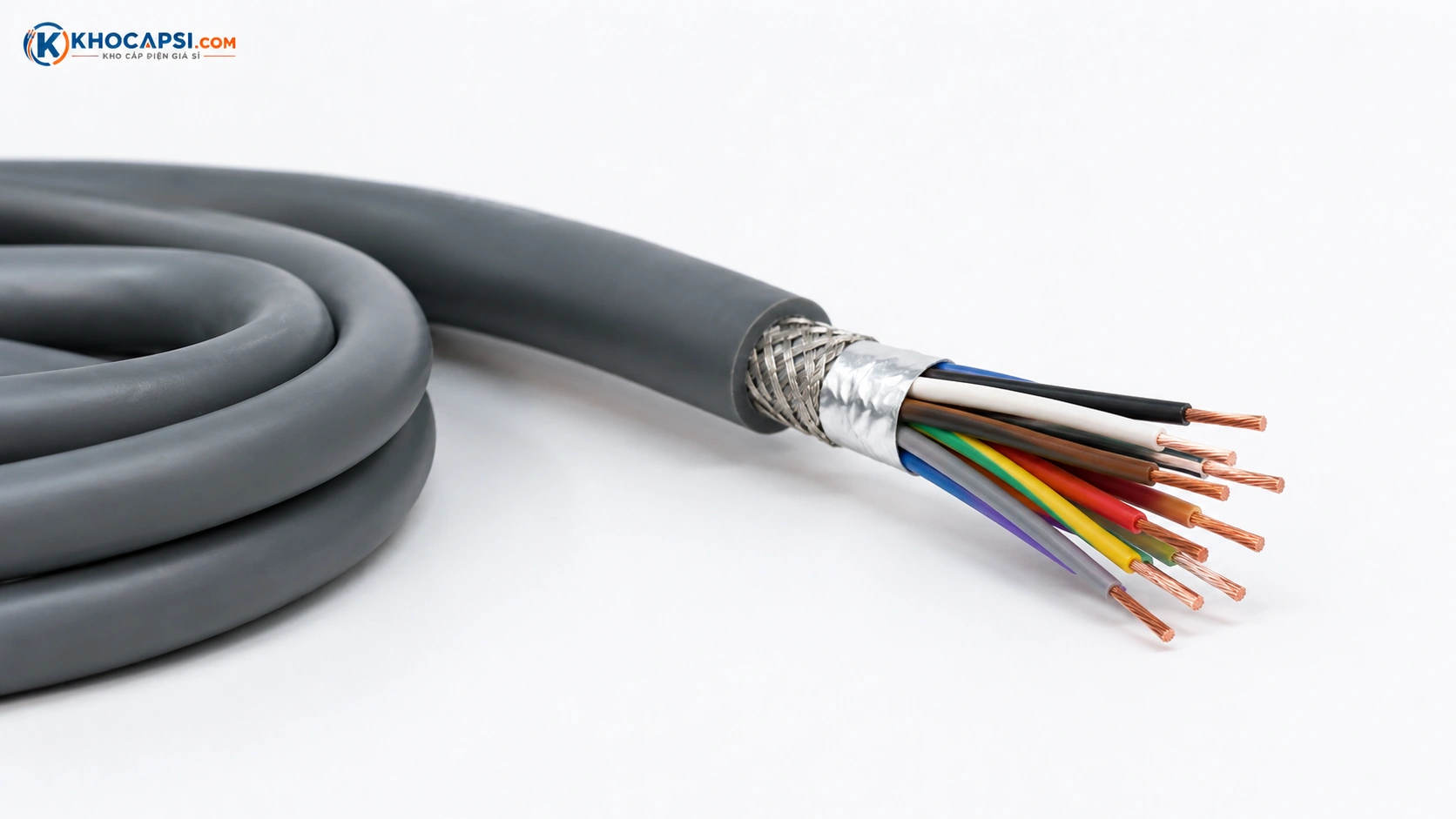

Cáp điều khiển chống nhiễu

Cáp điều khiển chống nhiễu có thêm màn chắn giúp giảm tác động của EMI. Loại này thường được sử dụng trong nhà máy, tủ điện hoặc khu vực gần motor, biến tần và các nguồn gây nhiễu.

Tham khảo: ÖLFLEX CLASSIC 110 CY và ÖLFLEX CLASSIC 115 CY.

Cáp điều khiển LSZH

LSZH là vật liệu ít khói và không halogen. Cần lưu ý rằng LSZH không đồng nghĩa với cáp chống cháy duy trì mạch.

Cáp điều khiển chống cháy

Nếu dự án yêu cầu khả năng duy trì mạch khi cháy, cần chọn sản phẩm có cấu trúc và tiêu chuẩn chống cháy phù hợp.

Xem thêm: Cáp điều khiển chống cháy.

Cáp High Flex / Drag Chain

Đối với robot, CNC hoặc cơ cấu chuyển động liên tục, cần sử dụng cáp được thiết kế riêng cho drag chain thay vì cáp mềm thông thường.

Xem: Cáp Drag Chain – High Flex.

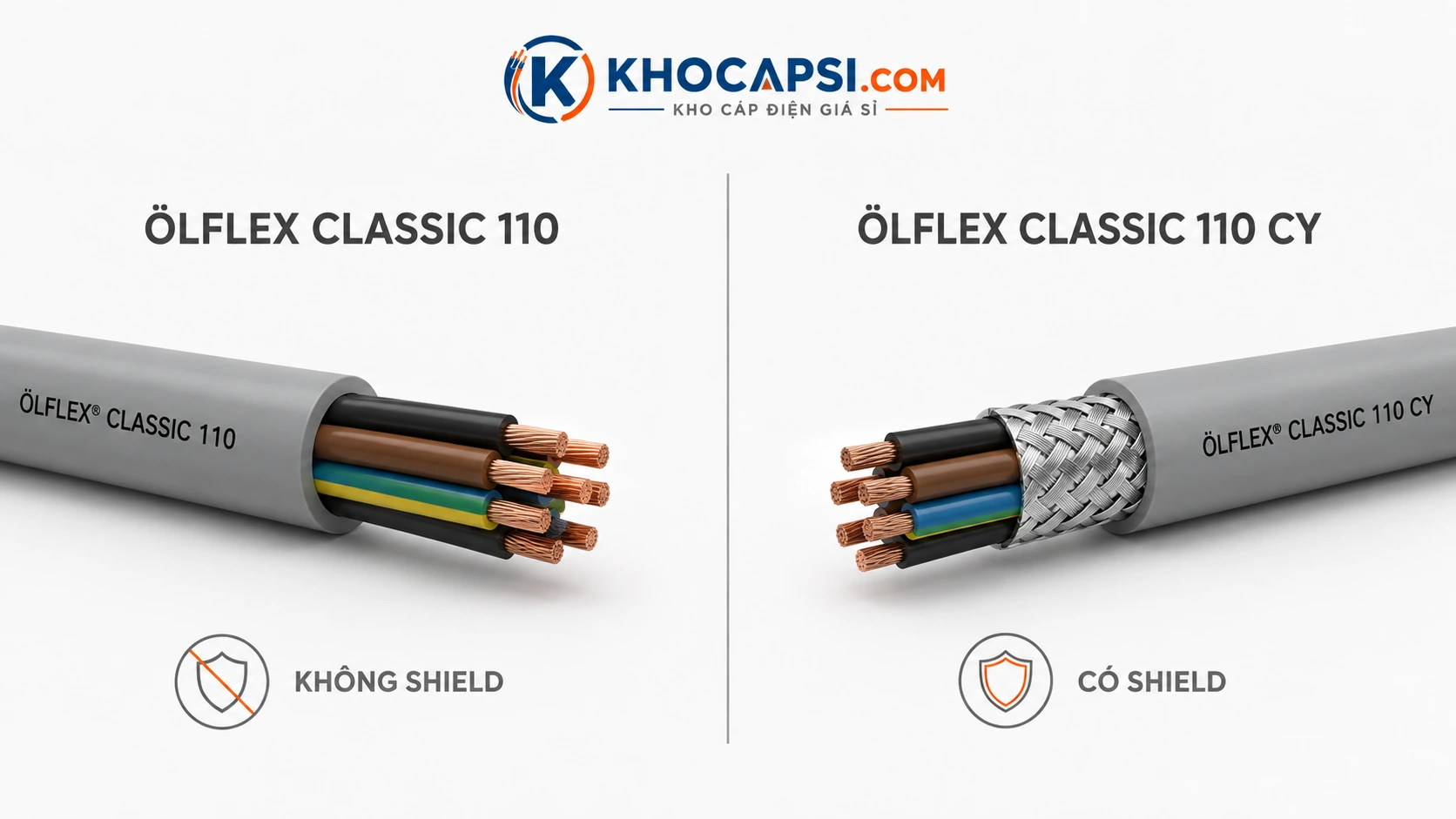

Cáp điều khiển có shield và không shield khác nhau thế nào?

Cáp điều khiển có bao nhiêu lõi và tiết diện bao nhiêu?

Cáp điều khiển có nhiều cấu hình khác nhau. Một số tiết diện thường gặp gồm:

4G0,75 và 4X0,75 khác nhau thế nào?

G thường cho biết cáp có lõi bảo vệ xanh-vàng, trong khi X thể hiện cấu hình không có lõi xanh-vàng. Khi đặt hàng cần đối chiếu datasheet cụ thể.

Cáp điều khiển và cáp tín hiệu khác nhau thế nào?

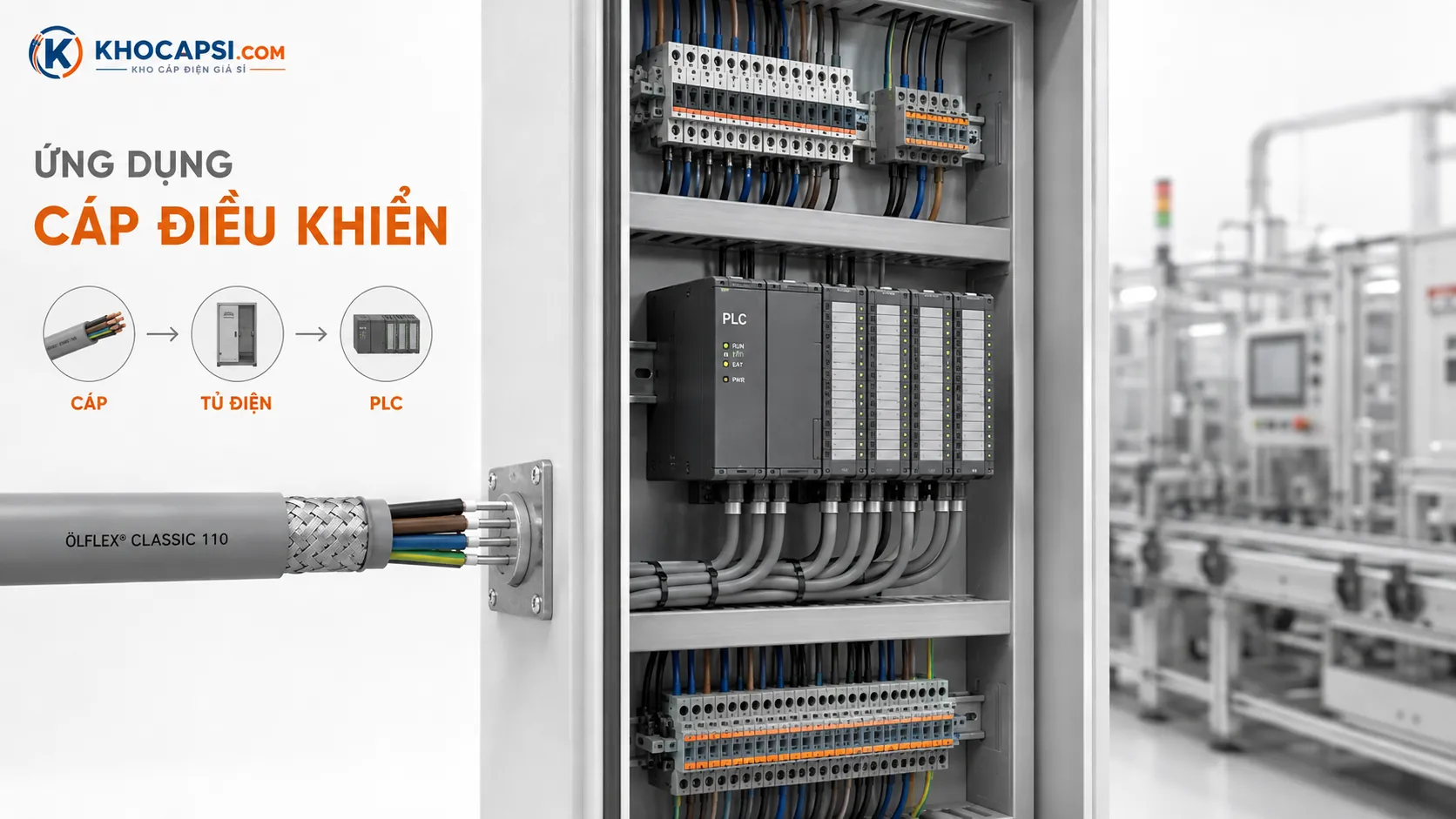

Cáp điều khiển dùng để làm gì?

• Kết nối PLC với thiết bị ngoại vi.
• Đấu relay, contactor và công tắc hành trình.
• Kết nối các mạch trong tủ điện.
• Dùng cho máy móc và dây chuyền sản xuất.
• Kết nối cảm biến và actuator khi đáp ứng yêu cầu thiết bị.
• Ứng dụng trong M&E, HVAC và tự động hóa nhà máy.

Cách chọn cáp điều khiển phù hợp

5 lỗi thường gặp khi chọn cáp điều khiển

1. Chỉ chọn theo số lõi mà bỏ qua tiết diện và điện áp.
2. Dùng cáp không shield trong môi trường nhiễu cao.
3. Dùng control cable thay cáp truyền thông chuyên dụng.
4. Dùng cáp lắp cố định cho drag chain chuyển động liên tục.
5. Nhầm LSZH với cáp chống cháy duy trì mạch.

Một số dòng cáp điều khiển tại KHOCAPSI

Tham khảo danh mục cáp điều khiển công nghiệp theo số lõi, tiết diện, shield và môi trường sử dụng.

Câu hỏi thường gặp

Cáp điều khiển tiếng Anh là gì?

Cáp điều khiển thường được gọi là Control Cable.

Cáp điều khiển có bao nhiêu lõi?

Cáp có nhiều cấu hình như 2, 3, 4, 5, 7, 10, 12, 16 lõi và nhiều số lõi khác tùy series.

Cáp điều khiển 0,75 mm² dùng để làm gì?

0,75 mm² là một tiết diện thường gặp. Khả năng sử dụng phụ thuộc dòng điện, chiều dài tuyến và yêu cầu thiết bị.

Cáp điều khiển có cần chống nhiễu không?

Không phải trường hợp nào cũng cần. Shield thường được cân nhắc khi môi trường có EMI hoặc thiết bị yêu cầu.

Cáp điều khiển có dùng thay RS485 được không?

Không nên mặc định là được. RS485 có yêu cầu riêng về cấu trúc đường truyền và impedance.

Cáp mềm có dùng cho drag chain được không?

Không phải mọi cáp mềm đều là High Flex. Cáp drag chain phải được thiết kế cho chuyển động lặp lại liên tục.

Kết luận

Cáp điều khiển là thành phần quan trọng trong máy móc, tủ điện và hệ thống tự động hóa. Khi lựa chọn cần xem xét đồng thời số lõi, tiết diện, điện áp, shield, vật liệu vỏ và điều kiện chuyển động.

Tham khảo danh mục cáp điều khiển tại KHOCAPSI.COM để lựa chọn series phù hợp với yêu cầu kỹ thuật của dự án.
