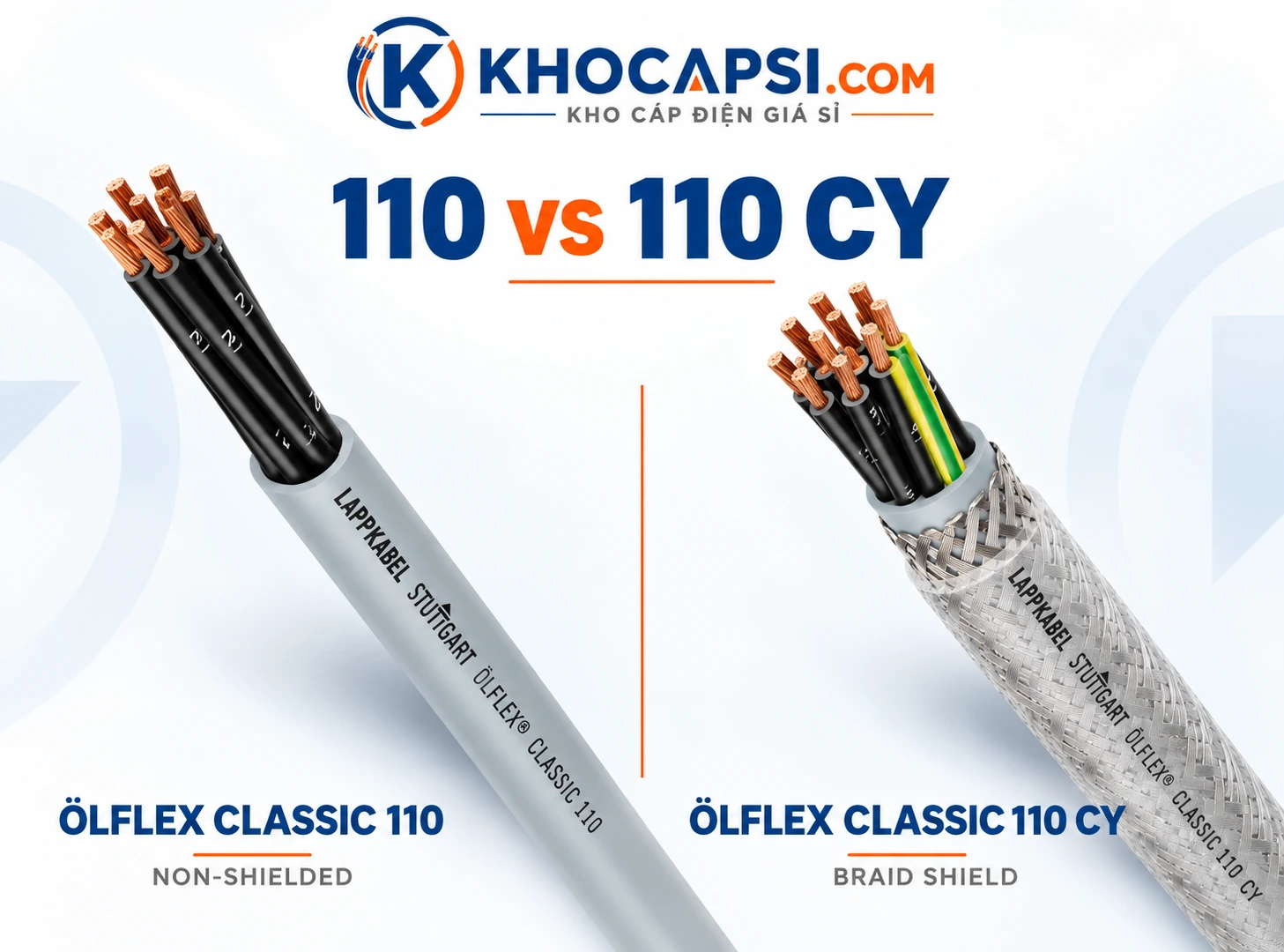

ÖLFLEX CLASSIC 110 vs 110 CY: Khác Nhau Thế Nào?

ÖLFLEX CLASSIC 110 và ÖLFLEX CLASSIC 110 CY đều là cáp điều khiển đa lõi của LAPP, thường dùng trong tủ điện, máy móc và dây chuyền công nghiệp. Điểm khác nhau dễ nhận biết nhất là CLASSIC 110 CY có thêm lớp lưới đồng chống nhiễu, còn CLASSIC 110 tiêu chuẩn thì không.

Nếu hệ thống làm việc trong môi trường ít nhiễu, CLASSIC 110 thường là lựa chọn gọn và tiết kiệm hơn. Khi cáp đi gần motor, biến tần hoặc thiết bị có thể gây nhiễu điện từ, CLASSIC 110 CY thường phù hợp hơn nếu bản vẽ hoặc yêu cầu kỹ thuật cần cáp có chống nhiễu.

Nên chọn ÖLFLEX CLASSIC 110 hay 110 CY?

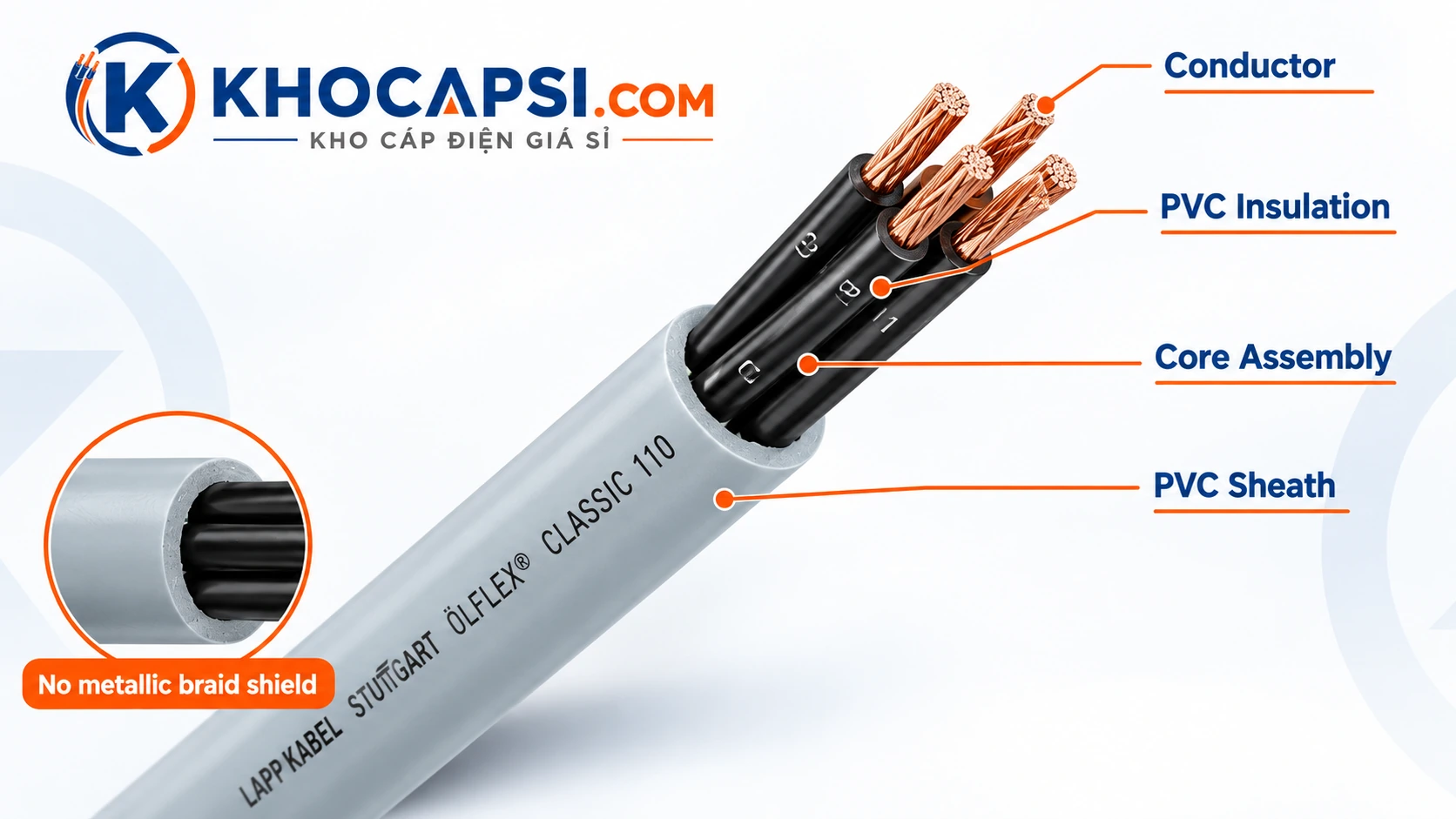

ÖLFLEX CLASSIC 110 là gì?

ÖLFLEX CLASSIC 110 là dòng cáp điều khiển và cấp nguồn phụ trợ đa lõi của LAPP. Cáp thường được dùng trong tủ điện, máy công nghiệp và các mạch điều khiển cố định hoặc có chuyển động nhẹ theo điều kiện của từng mã.

Cấu tạo cơ bản gồm:

• Ruột dẫn đồng mềm.
• Lớp cách điện PVC cho từng lõi.
• Các lõi được đánh số để dễ đấu nối.
• Vỏ ngoài PVC.
• Không có lớp lưới kim loại chống nhiễu ở phiên bản tiêu chuẩn.

Dòng CLASSIC 110 tiêu chuẩn thường có điện áp 300/500V và có nhiều lựa chọn về số lõi, tiết diện để dùng cho các mạch điều khiển khác nhau.

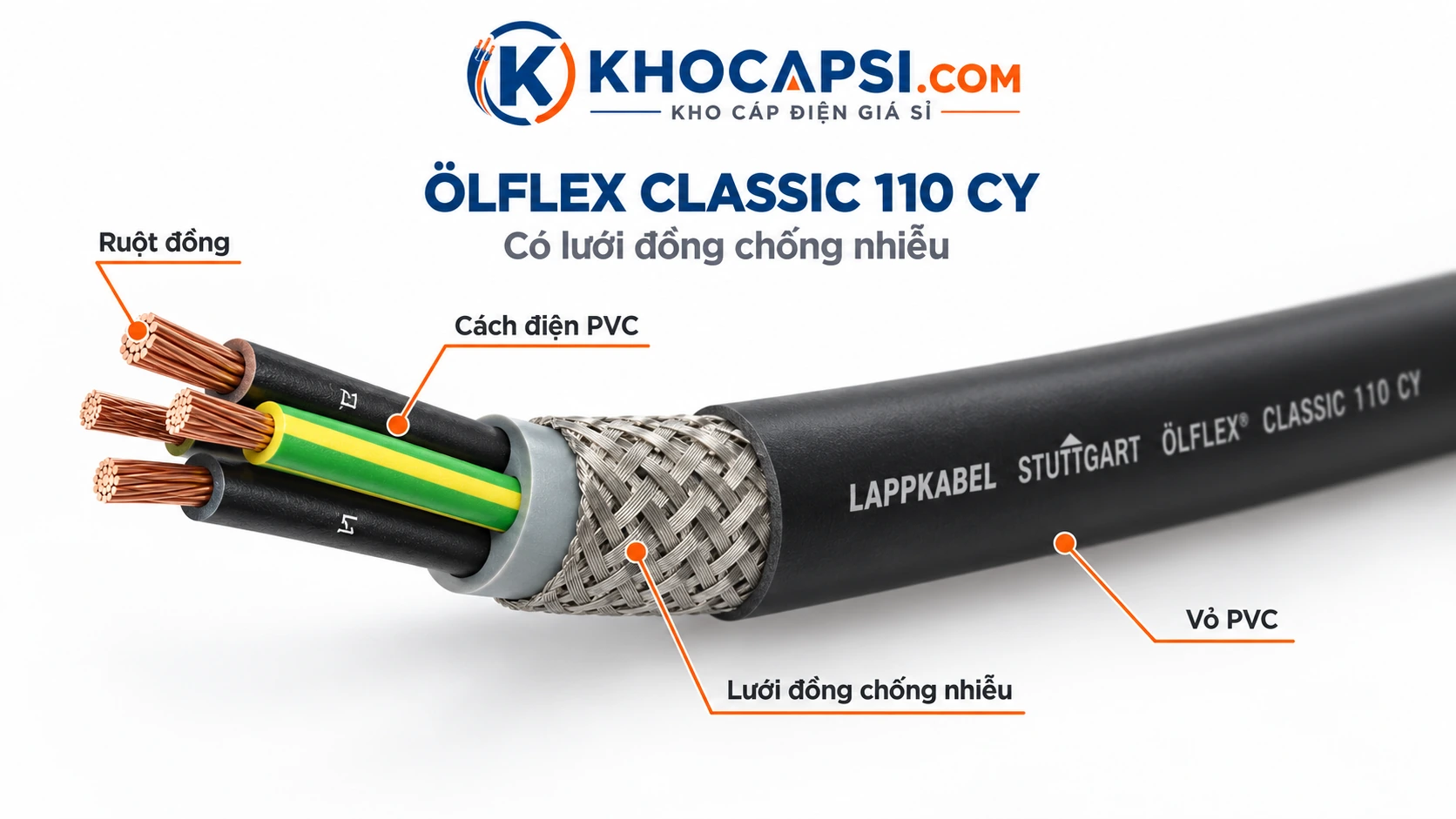

ÖLFLEX CLASSIC 110 CY là gì?

CLASSIC 110 CY có cấu trúc và mục đích sử dụng gần với CLASSIC 110, nhưng được bổ sung thêm một lớp lưới đồng mạ thiếc bao quanh phần lõi cáp.

Lớp lưới này giúp giảm ảnh hưởng của nhiễu điện từ lên mạch điều khiển khi được đấu nối đúng cách.

Cấu tạo thường gồm:

• Ruột dẫn đồng mềm.
• Cách điện PVC.
• Các lõi được bện thành bó.
• Lớp bên trong bảo vệ bó lõi.
• Lưới đồng mạ thiếc chống nhiễu.
• Vỏ ngoài PVC.

Do có thêm lớp lưới đồng, CLASSIC 110 CY thường có đường kính ngoài và trọng lượng lớn hơn CLASSIC 110 cùng số lõi và tiết diện.

So sánh ÖLFLEX CLASSIC 110 và 110 CY

Chữ CY trong ÖLFLEX CLASSIC 110 CY nghĩa là gì?

Trong dòng sản phẩm này, ký hiệu CY được dùng để nhận biết phiên bản có lớp lưới đồng chống nhiễu bao quanh bó lõi.

Lớp chống nhiễu giúp:

• Giảm nhiễu từ các thiết bị điện xung quanh tác động vào mạch điều khiển.
• Giảm khả năng cáp gây nhiễu sang những tuyến cáp đặt gần.
• Dễ kết nối với đầu siết cáp EMC hoặc kẹp chống nhiễu khi hệ thống yêu cầu.

Xem thêm: Cáp có chống nhiễu và không chống nhiễu khác nhau thế nào?

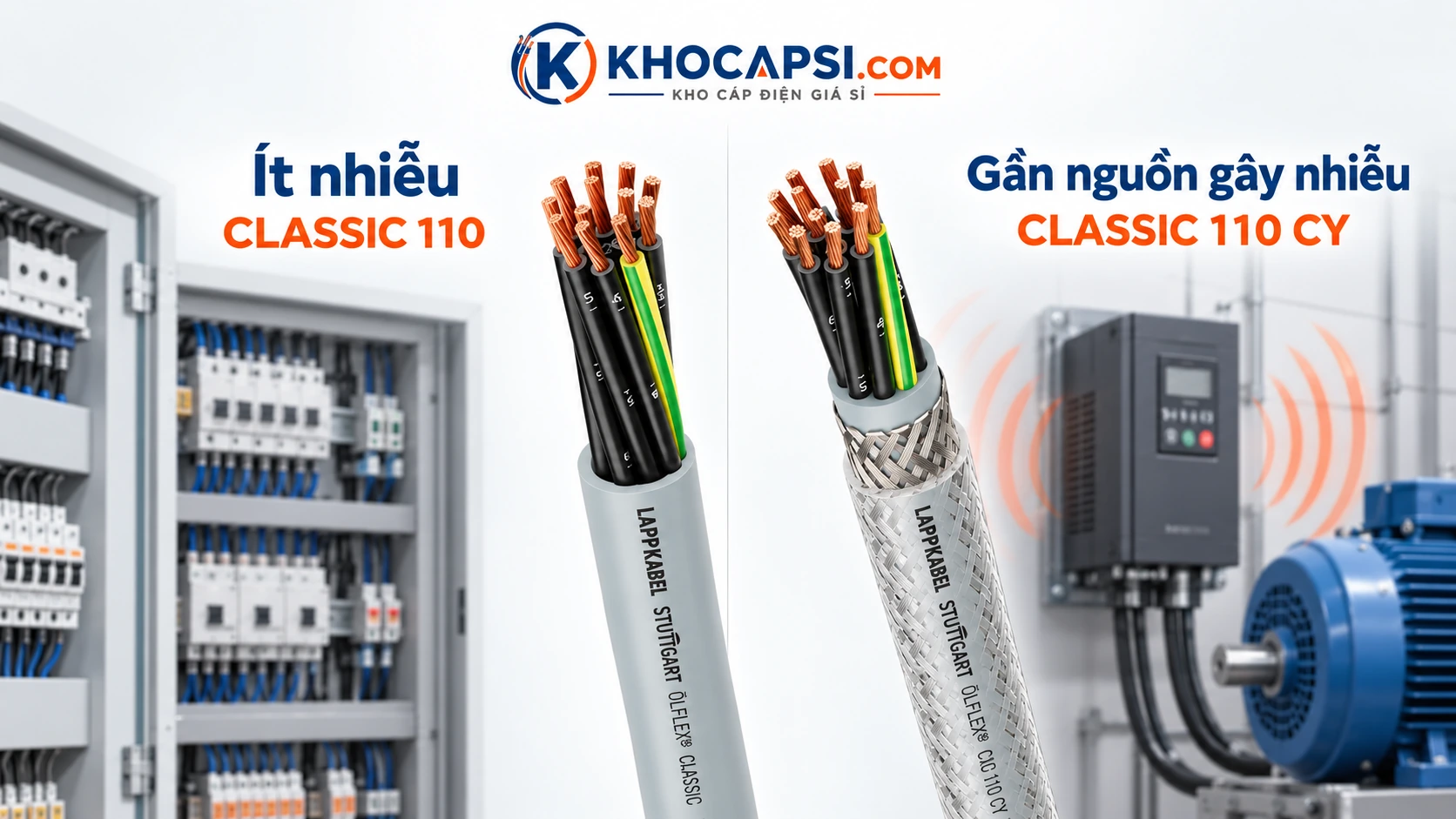

Khi nào nên chọn CLASSIC 110 CY?

Không phải mọi mạch điều khiển đều cần cáp có chống nhiễu. CLASSIC 110 CY phù hợp hơn khi cáp làm việc gần các thiết bị có thể tạo nhiễu điện từ hoặc khi bản vẽ yêu cầu cáp có lớp chống nhiễu.

Một số trường hợp thường gặp:

• Cáp điều khiển chạy gần motor.
• Đi gần biến tần hoặc servo drive.
• Đi song song với cáp động lực trên đoạn dài.
• Mạch đo lường analog.
• Dây tín hiệu cảm biến dễ bị nhiễu.
• Máy có yêu cầu EMC rõ ràng.

Nếu chỉ là mạch relay, ngõ vào/ra số hoặc hệ thống ít nhiễu, CLASSIC 110 có thể đáp ứng tốt mà không cần tăng chi phí cho lớp chống nhiễu.

Bán kính uốn của 110 và 110 CY có giống nhau không?

Không nên xem hai loại có cùng bán kính uốn. CLASSIC 110 CY có thêm lớp lưới đồng và các lớp cấu trúc bên trong nên thường cần không gian uốn lớn hơn.

Các số trên chỉ là ví dụ của từng mã cụ thể. Khi chọn hàng phải kiểm tra datasheet của đúng mã cáp.

Nếu đổi từ 110 sang 110 CY trong máy có sẵn, nên kiểm tra lại đường kính cáp, đầu siết cáp và khoảng trống đi dây.

ÖLFLEX CLASSIC 110 và 110 CY có dùng trong xích nhựa được không?

Không nên quyết định chỉ vì thấy cáp mềm. Cáp dùng trong xích nhựa phải chịu uốn lặp đi lặp lại trong thời gian dài, nên yêu cầu khác với cáp chỉ uốn khi lắp đặt.

Một số mã CLASSIC 110 có thể được LAPP cho phép dùng trong các ứng dụng chuyển động nhất định. Tuy nhiên điều này phụ thuộc từng mã và điều kiện sử dụng.

Với CLASSIC 110 CY tiêu chuẩn, không nên mặc định là cáp High Flex chỉ vì có lớp chống nhiễu.

Nếu cáp phải chạy liên tục trong xích nhựa, xem thêm: Cáp Drag Chain là gì?

ÖLFLEX CLASSIC 110 CY có dùng làm cáp biến tần được không?

Không nên mặc định dùng CLASSIC 110 CY cho đường từ biến tần đến motor chỉ vì cáp có lớp chống nhiễu.

Cáp motor dùng với biến tần còn phải xem:

• Điện áp làm việc.
• Cấu trúc lớp chống nhiễu.
• Điện dung của cáp.
• Cách bố trí dây tiếp địa.
• Yêu cầu của hãng biến tần.

CLASSIC 110 CY tiêu chuẩn thường là 300/500V. LAPP có các dòng chuyên dùng hơn cho biến tần và motor như 2YSLCY-JB hoặc các dòng ÖLFLEX VFD.

Xem thêm: Cáp VFD là gì?

ÖLFLEX CLASSIC 110 CY có bản 0,6/1kV không?

Có. LAPP có dòng CLASSIC 110 CY BLACK 0,6/1kV dành cho các ứng dụng cần cấp điện áp cao hơn phiên bản 300/500V tiêu chuẩn.

Vì vậy không nên hiểu CLASSIC 110 CY và CLASSIC 110 CY BLACK 0,6/1kV chỉ khác nhau ở màu vỏ.

Nếu bản vẽ yêu cầu 0,6/1kV, cần chọn đúng dòng và đúng mã sản phẩm.

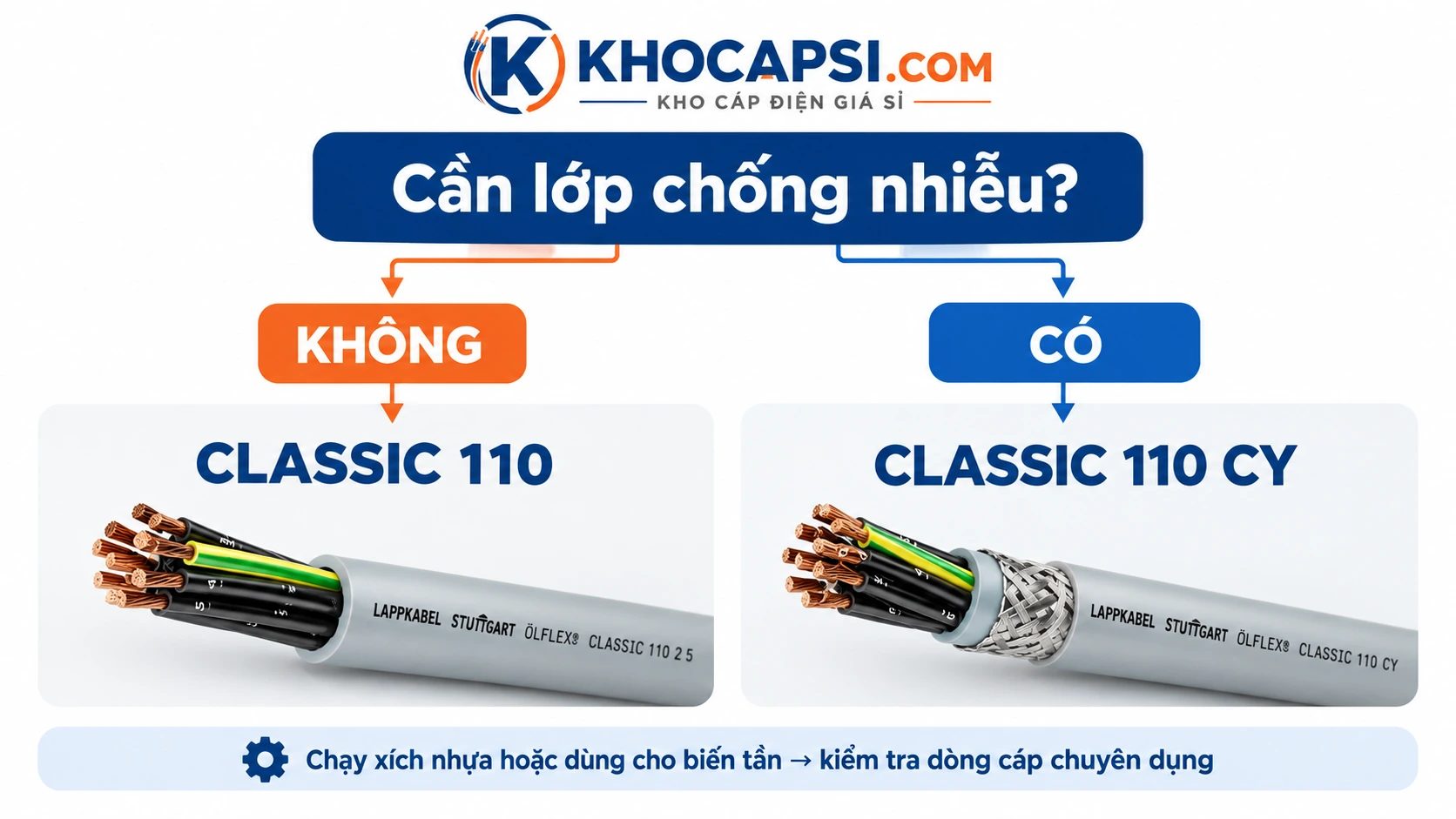

Cách chọn ÖLFLEX CLASSIC 110 hay 110 CY

1. Xác định cáp dùng cho mạch nào

Trước tiên cần biết cáp dùng cho điều khiển, relay, cảm biến, tín hiệu analog hay nguồn phụ trợ.

2. Xem có cần lớp chống nhiễu không

Nếu bản vẽ ghi CY, Shielded, Screened hoặc yêu cầu EMC, không nên tự đổi sang CLASSIC 110 không chống nhiễu.

3. Chọn số lõi và tiết diện

Ví dụ 4G1, 5G1,5, 7G1,5, 12G1 hoặc cấu hình khác tùy máy.

Ký hiệu G cho biết cáp có lõi tiếp địa màu xanh-vàng; X là không có lõi xanh-vàng.

4. Kiểm tra điện áp

CLASSIC 110 và 110 CY tiêu chuẩn thường là 300/500V. Nếu dự án cần 0,6/1kV phải chọn đúng phiên bản.

5. Kiểm tra môi trường sử dụng

Nếu cáp tiếp xúc với dầu, hóa chất hoặc môi trường đặc biệt, cần xem thông số của đúng mã cáp thay vì chỉ dựa vào tên CLASSIC 110 hoặc 110 CY.

6. Kiểm tra đường kính và bán kính uốn

110 CY thường lớn hơn nên có thể cần đầu siết cáp lớn hơn và nhiều không gian đi dây hơn.

7. Xác định cáp lắp cố định hay chuyển động

Nếu cáp chạy liên tục trong xích nhựa hoặc chuyển động nhiều, phải chọn theo khả năng chịu uốn của đúng dòng cáp.

8. Kiểm tra đúng mã sản phẩm

Nếu dự án yêu cầu chứng chỉ hoặc thông số cụ thể, nên đối chiếu đúng mã LAPP trước khi đặt hàng.

Những lỗi thường gặp khi chọn 110 và 110 CY

1. Cho rằng 110 CY chỉ khác CLASSIC 110 ở giá.
2. Dùng CLASSIC 110 dù bản vẽ yêu cầu cáp có chống nhiễu.
3. Chọn 110 CY cho mọi mạch dù môi trường không cần chống nhiễu.
4. Nhầm lớp lưới chống nhiễu với lớp giáp bảo vệ cơ học.
5. Dùng 110 CY cho biến tần chỉ vì có lớp lưới đồng.
6. Cho rằng cáp mềm là có thể chạy liên tục trong xích nhựa.
7. Đổi từ 110 sang 110 CY nhưng không kiểm tra đường kính ngoài.
8. Nhầm CLASSIC 110 CY 300/500V với phiên bản 0,6/1kV.

ÖLFLEX CLASSIC 110 CY có đắt hơn 110 không?

Trong cùng số lõi và tiết diện, CLASSIC 110 CY thường có giá cao hơn vì có thêm lớp lưới đồng chống nhiễu và các lớp cấu tạo liên quan.

Mức chênh còn tùy số lõi, tiết diện, mã sản phẩm, chiều dài đặt hàng và tình trạng tồn kho.

Khi so giá, nên so hai mã có cùng số lõi và tiết diện thay vì so giá trung bình của cả hai dòng.

Câu hỏi thường gặp

ÖLFLEX CLASSIC 110 là gì?

Đây là cáp điều khiển đa lõi của LAPP dùng cho máy móc và tủ điện. Phiên bản tiêu chuẩn không có lớp lưới chống nhiễu.

ÖLFLEX CLASSIC 110 CY là gì?

Đây là phiên bản có thêm lưới đồng mạ thiếc bao quanh lõi cáp để hỗ trợ chống nhiễu.

110 và 110 CY khác nhau lớn nhất ở đâu?

Khác biệt chính là lớp chống nhiễu. 110 không có lưới đồng, còn 110 CY có lưới đồng mạ thiếc.

ÖLFLEX 110 có chống nhiễu không?

CLASSIC 110 tiêu chuẩn không có lớp chống nhiễu bao quanh toàn bộ lõi cáp.

110 CY có dùng cho biến tần được không?

Không nên mặc định. Cáp từ biến tần đến motor còn phải đáp ứng điện áp, cấu trúc chống nhiễu và các yêu cầu riêng của biến tần.

110 CY có dùng cho Servo Motor không?

Không nên mặc định. Hệ Servo có thể cần loại cáp riêng cho nguồn, thắng và tín hiệu phản hồi.

ÖLFLEX 110 có dùng trong xích nhựa không?

Một số mã có thể phù hợp với chuyển động nhất định, nhưng phải kiểm tra datasheet của đúng mã.

110 CY có dùng trong xích nhựa không?

Không nên mặc định. Nếu cáp phải uốn liên tục hàng triệu lần, nên chọn dòng High Flex hoặc Drag Chain chuyên dụng.

Có thể thay 110 bằng 110 CY không?

Có thể trong một số trường hợp nếu các thông số điện phù hợp, nhưng cần kiểm tra thêm đường kính, bán kính uốn, đầu siết cáp và chi phí.

Có thể thay 110 CY bằng 110 không?

Không nên nếu bản vẽ hoặc môi trường yêu cầu chống nhiễu, vì bỏ lớp lưới đồng có thể làm hệ thống dễ bị ảnh hưởng bởi nhiễu hơn.

Kết luận

CLASSIC 110 phù hợp với các mạch điều khiển thông thường khi không cần lớp chống nhiễu. CLASSIC 110 CY phù hợp hơn khi cáp làm việc trong môi trường có nhiễu hoặc bản vẽ yêu cầu cáp có lưới đồng chống nhiễu.

Trước khi chọn, vẫn nên kiểm tra số lõi, tiết diện, điện áp, đường kính ngoài, bán kính uốn, môi trường sử dụng và đúng mã sản phẩm.

Cáp chống nhiễu và không chống nhiễu | Cáp VFD | Cáp Drag Chain

Thông số về chống nhiễu, khả năng chịu dầu, bán kính uốn và điều kiện chuyển động cần được kiểm tra theo datasheet của đúng mã LAPP trước khi chốt vật tư.
