Cáp Drag Chain Là Gì? High Flex, Bán Kính Uốn Và Cách Chọn

Cáp Drag Chain là loại cáp được thiết kế để uốn đi uốn lại liên tục khi máy hoạt động, thường được đặt bên trong xích dẫn cáp của máy CNC, máy đóng gói, robot dạng trượt, hệ thống gắp đặt và nhiều thiết bị tự động hóa.

Điểm quan trọng khi chọn loại cáp này không chỉ là “cáp có mềm hay không”. Cần kiểm tra bán kính uốn, số lần uốn, tốc độ chuyển động, chiều dài hành trình và môi trường làm việc. Một cáp mềm thông thường vẫn có thể hỏng sớm nếu đưa vào xích nhựa chạy liên tục.

Ứng dụng nào thực sự cần cáp Drag Chain?

Cáp Drag Chain là gì?

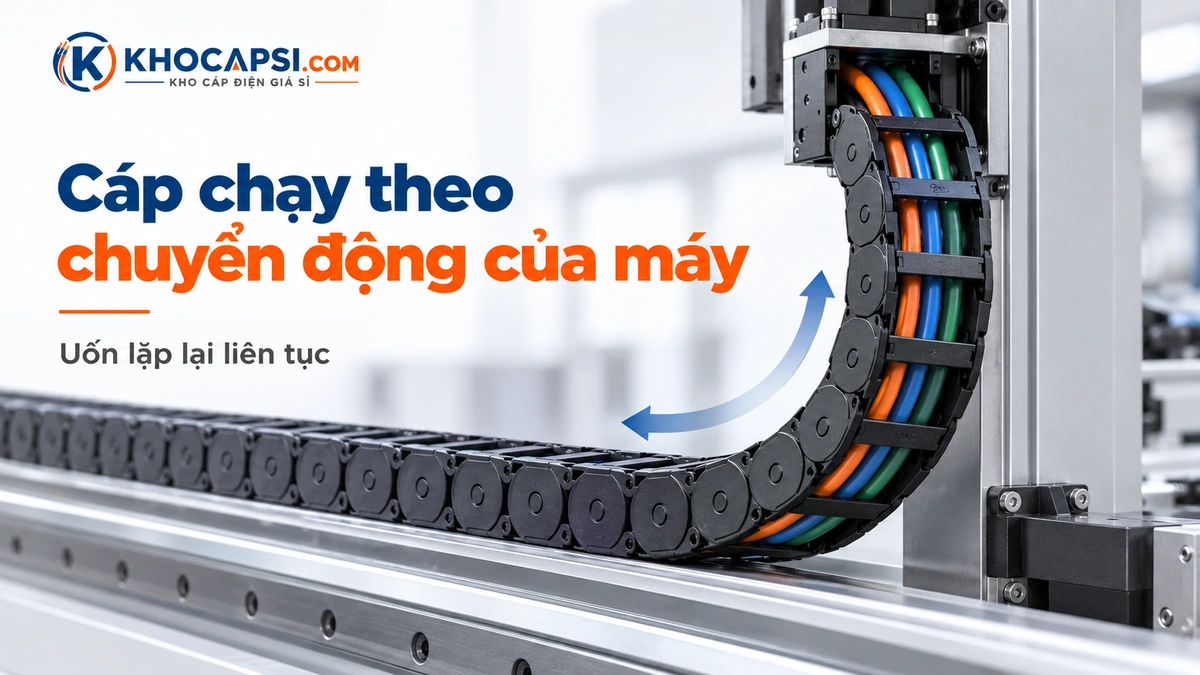

Drag Chain là tên thường dùng cho xích dẫn cáp chuyển động trên máy. Xích này giữ cáp, ống hơi và các đường cấp khác đi theo một hành trình có kiểm soát khi bộ phận máy di chuyển.

Cáp Drag Chain là loại cáp được thiết kế để nằm trong hệ thống này và chịu được việc uốn qua lại nhiều lần mà không làm đứt ruột dẫn hoặc hư lớp cách điện quá sớm.

Có thể hiểu đơn giản: cáp điện thông thường được thiết kế chủ yếu để “lắp rồi để đó”, còn cáp Drag Chain phải tiếp tục làm việc trong khi máy liên tục chuyển động.

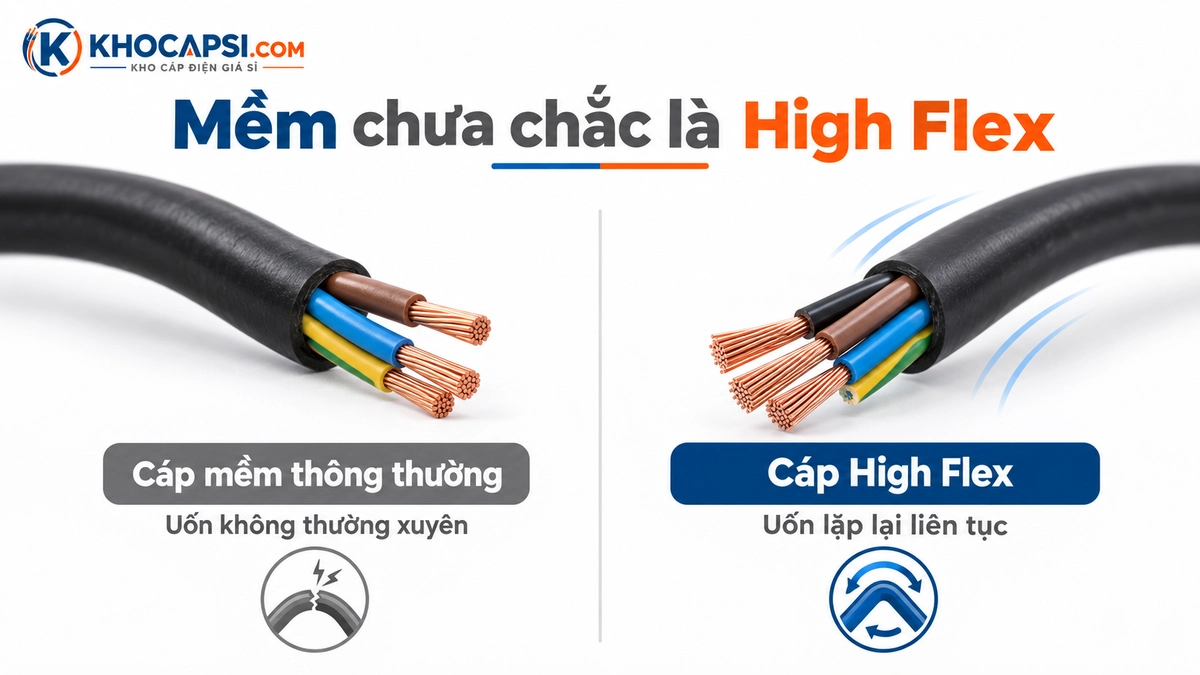

High Flex khác cáp mềm thông thường thế nào?

Đây là điểm buyer rất dễ nhầm.

Một sợi cáp có ruột đồng mềm và dễ bẻ cong chưa có nghĩa nó được thiết kế để uốn hàng triệu lần trong máy.

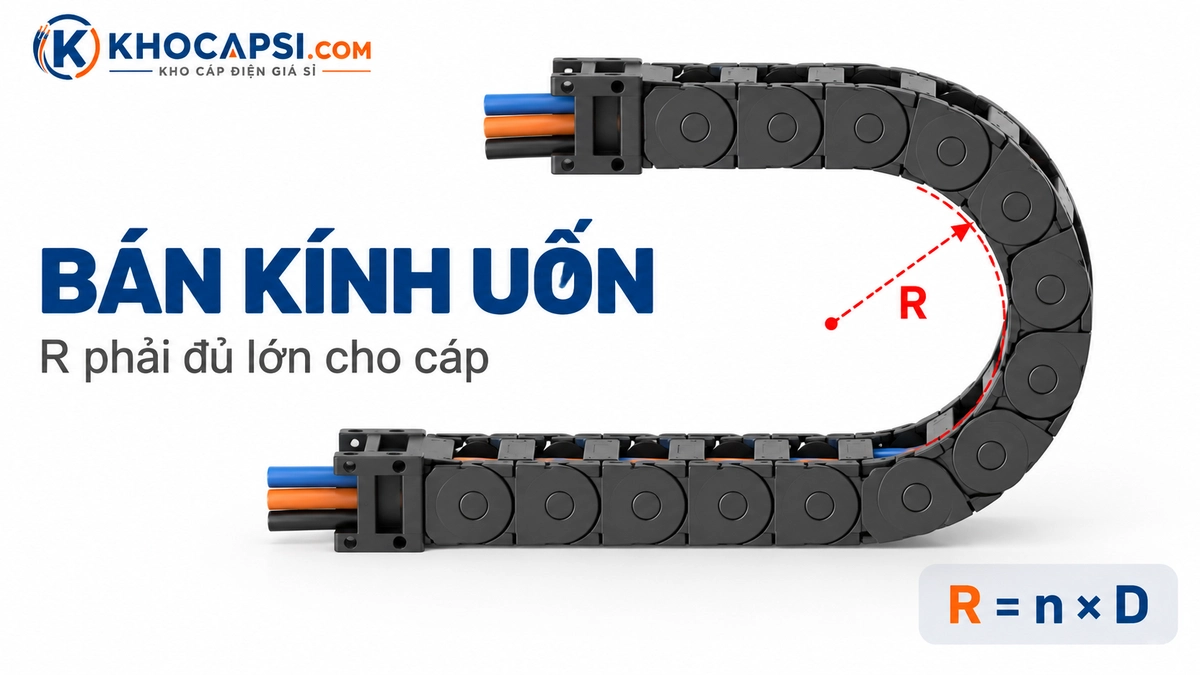

Bán kính uốn của cáp Drag Chain là gì?

Bán kính uốn cho biết cáp được phép uốn cong đến mức nào mà vẫn nằm trong giới hạn thiết kế của nhà sản xuất.

Thông số này thường được ghi theo số lần đường kính ngoài của cáp.

Ví dụ, nếu cáp có đường kính ngoài 10 mm và nhà sản xuất yêu cầu bán kính uốn khi chạy là 7,5 × D thì xích dẫn cáp cần có bán kính ít nhất khoảng 75 mm.

Nếu xích quá nhỏ và ép cáp uốn gắt hơn giới hạn, tuổi thọ của cáp có thể giảm đáng kể.

Số chu kỳ uốn có phải càng cao càng tốt?

Số chu kỳ cho biết cáp đã được thiết kế hoặc thử nghiệm cho mức chuyển động lặp lại như thế nào trong những điều kiện nhất định.

Tuy nhiên không có một con số chung áp dụng cho tất cả cáp Drag Chain.

Ví dụ, một số dòng ÖLFLEX CHAIN của LAPP hiện được công bố khoảng 3 triệu chu kỳ, trong khi một số dòng khác lên đến khoảng 7 triệu chu kỳ. Các mức này đi kèm những điều kiện cụ thể về bán kính uốn, hành trình, tốc độ, gia tốc và nhiệt độ.

Vì vậy không nên chỉ so hai sản phẩm bằng câu hỏi “cáp này được bao nhiêu triệu lần uốn?” mà bỏ qua điều kiện thử.

Cáp Drag Chain có cấu tạo gì khác cáp thông thường?

Không có một cấu tạo duy nhất cho tất cả cáp Drag Chain, nhưng các dòng dành cho chuyển động liên tục thường được thiết kế để giảm lực tác động lên ruột dẫn và các lớp bên trong khi cáp uốn qua lại.

Một số đặc điểm thường được quan tâm:

• Ruột dẫn mềm với nhiều sợi đồng nhỏ.
• Cách sắp xếp lõi phù hợp với chuyển động lặp lại.
• Đường kính ngoài được tối ưu để giảm không gian trong xích.
• Vỏ ngoài phù hợp với ma sát, dầu hoặc môi trường làm việc của máy.
• Có phiên bản chống nhiễu hoặc không chống nhiễu.

Điểm cần nhớ là tên vật liệu hoặc số sợi đồng không đủ để tự kết luận một cable là High Flex. Khả năng chạy xích phải được nhà sản xuất công bố cho đúng dòng sản phẩm.

Cáp Drag Chain có bắt buộc phải chống nhiễu không?

Không. Cáp chạy xích có cả phiên bản có chống nhiễu và không chống nhiễu.

Có cần lớp chống nhiễu hay không phụ thuộc vào loại mạch điện và môi trường máy, không phải do cáp được đặt trong xích nhựa.

Ví dụ, một mạch điều khiển đơn giản có thể không cần chống nhiễu. Trong khi cáp Servo, tín hiệu hoặc đường truyền dữ liệu chạy gần nguồn gây nhiễu có thể cần cấu trúc có lớp lưới chống nhiễu.

Nếu dùng cáp có chống nhiễu, cách đấu lớp lưới và tiếp địa cũng ảnh hưởng đến hiệu quả thực tế.

Cáp Drag Chain nên dùng vỏ PVC hay PUR?

Không phải mọi cáp Drag Chain đều cần vỏ PUR. LAPP hiện có cả các dòng chạy xích sử dụng PVC và các dòng sử dụng vật liệu khác tùy điều kiện làm việc.

PVC có thể phù hợp với nhiều ứng dụng máy tiêu chuẩn. PUR thường được cân nhắc khi môi trường có ma sát, dầu hoặc yêu cầu cơ học cao hơn, nhưng phải xem đúng thông số của từng dòng cáp.

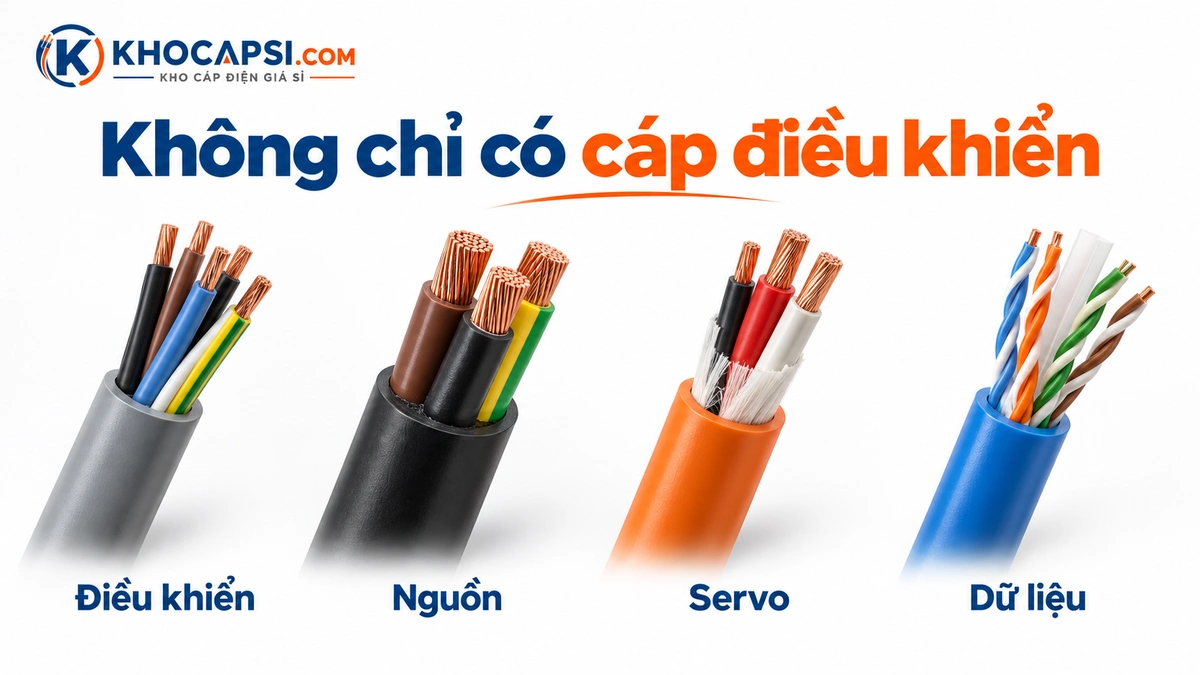

Có những loại cáp Drag Chain nào?

Drag Chain không phải tên của một loại tín hiệu duy nhất. Nhiều nhóm cáp khác nhau có phiên bản dành cho chuyển động liên tục.

Cáp Drag Chain có dùng cho robot được không?

Có thể trong một số ứng dụng, nhưng phải xem kiểu chuyển động của robot.

Xích nhựa thông thường chủ yếu làm cáp uốn qua lại theo một mặt phẳng. Robot nhiều trục lại có thể vừa uốn vừa xoắn cáp quanh trục của chính nó.

Do đó cáp dành cho robot có chuyển động xoắn phải có thông số chịu xoắn phù hợp. Không nên lấy một cáp Drag Chain thông thường và mặc định dùng được cho cánh tay robot 6 trục.

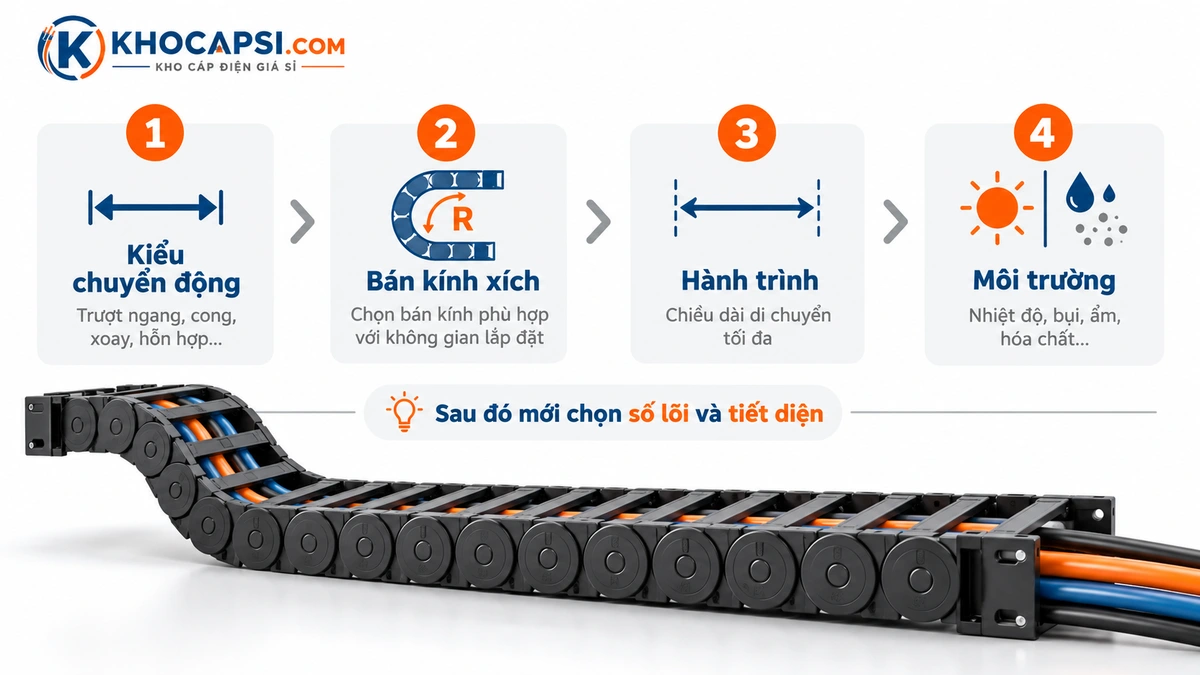

Cách chọn cáp Drag Chain đúng cho máy

1. Xác định loại chuyển động

Cáp chỉ uốn qua lại trong xích, hay còn phải xoắn theo cánh tay robot? Đây là bước đầu tiên để tránh chọn sai loại cable.

2. Kiểm tra bán kính của xích

Bán kính xích phải bằng hoặc lớn hơn bán kính uốn tối thiểu mà nhà sản xuất quy định cho cáp khi đang chuyển động.

3. Xác định chiều dài hành trình

Máy chạy 1 mét, 5 mét hay 20 mét sẽ tạo điều kiện làm việc khác nhau. Không nên bỏ qua thông số này khi hỏi nhà cung cấp.

4. Xem tốc độ và gia tốc

Máy chạy càng nhanh và đổi hướng càng mạnh thì cáp càng chịu lực lớn. Các dòng cáp Drag Chain chuyên dụng thường có giới hạn tốc độ và gia tốc riêng.

5. Xác định số lõi và tiết diện

Cần gửi rõ ví dụ 4G1,5, 8×1 mm², 12×0,75 mm² hoặc cấu hình thực tế của máy.

6. Kiểm tra có cần chống nhiễu

Nếu cáp mang tín hiệu nhạy hoặc chạy gần Servo, motor hay biến tần, cần xem yêu cầu chống nhiễu của hệ thống.

7. Kiểm tra môi trường làm việc

Cần biết cáp có tiếp xúc dầu, nước làm mát, hóa chất, ngoài trời hoặc nhiệt độ thấp/cao hay không.

8. Kiểm tra số chu kỳ của đúng mã cáp

Nếu nhà sản xuất công bố số chu kỳ, cần đọc cùng điều kiện thử nghiệm. Không nên so một con số riêng lẻ giữa hai hãng.

Những lỗi thường gặp khi chọn cáp Drag Chain

1. Thấy cáp mềm rồi mặc định dùng được trong xích nhựa.
2. Chọn cáp nhưng không biết bán kính của xích.
3. Dùng bán kính uốn khi lắp cố định cho ứng dụng chuyển động liên tục.
4. Chỉ hỏi số triệu lần uốn mà không xem điều kiện thử nghiệm.
5. Cho rằng vỏ PUR thì chắc chắn là High Flex.
6. Cho rằng cáp Drag Chain bắt buộc phải có lớp chống nhiễu.
7. Dùng cáp chỉ chịu uốn cho robot có chuyển động xoắn mạnh.
8. Không cung cấp tốc độ, hành trình và môi trường máy khi hỏi mã tương đương.

Cáp Drag Chain có đắt hơn cáp điều khiển thông thường không?

Thông thường có. Cáp dành cho chuyển động liên tục phải có thiết kế và vật liệu phù hợp với việc uốn lặp lại nên chi phí thường cao hơn cáp lắp cố định cùng số lõi và tiết diện.

Tuy nhiên chọn cáp rẻ nhưng không đúng ứng dụng có thể khiến máy phải dừng để thay cable sớm, đặc biệt với dây chuyền chạy liên tục.

Khi so giá nên so các sản phẩm có cùng số lõi, tiết diện, lớp chống nhiễu, vật liệu vỏ và khả năng chịu chuyển động tương đương.

Câu hỏi thường gặp

Cáp Drag Chain là gì?

Đây là loại cáp được thiết kế để uốn lặp lại liên tục trong xích dẫn cáp của máy móc và hệ thống tự động hóa.

Cáp mềm có dùng cho Drag Chain được không?

Không nên mặc định. Cáp mềm có thể chỉ phù hợp với việc uốn hoặc di chuyển không thường xuyên. Cáp chạy xích cần được nhà sản xuất xác nhận cho chuyển động liên tục.

High Flex nghĩa là gì?

High Flex thường dùng để chỉ cable có khả năng chịu uốn lặp lại cao. Khi mua vẫn phải kiểm tra bán kính uốn, số chu kỳ và điều kiện sử dụng của đúng mã.

Bán kính uốn cáp tính thế nào?

Nhà sản xuất thường ghi theo số lần đường kính ngoài của cáp, ví dụ 7,5 × D hoặc 10 × D. Nếu D là 10 mm và yêu cầu 7,5 × D thì bán kính tối thiểu là khoảng 75 mm.

Cáp Drag Chain có bắt buộc dùng vỏ PUR không?

Không. Có nhiều dòng Drag Chain sử dụng PVC hoặc vật liệu khác. Vỏ cáp phải được chọn theo môi trường và yêu cầu của máy.

Cáp PUR có phải luôn là High Flex không?

Không. PUR chỉ là vật liệu vỏ. Khả năng chịu uốn liên tục phụ thuộc thiết kế tổng thể và phải được xác nhận trên datasheet.

Cáp Drag Chain có cần chống nhiễu không?

Không phải lúc nào cũng cần. Điều này phụ thuộc loại tín hiệu và mức nhiễu của hệ thống. Có cả cáp Drag Chain chống nhiễu và không chống nhiễu.

Cáp Drag Chain có dùng cho Servo không?

Có các dòng Servo Cable được thiết kế riêng cho xích nhựa. Không nên sử dụng một cáp điều khiển High Flex thông thường để thay cho Servo Cable nếu thông số không phù hợp.

Cáp Drag Chain có dùng cho robot 6 trục không?

Không nên mặc định. Robot 6 trục thường tạo thêm lực xoắn lên cáp nên có thể cần loại cáp được thiết kế riêng cho chuyển động xoắn.

Cáp Drag Chain chịu được bao nhiêu triệu lần uốn?

Không có một con số chung. Tùy dòng cáp, nhà sản xuất có thể công bố vài triệu hoặc nhiều hơn, nhưng phải đọc cùng bán kính uốn, tốc độ, hành trình và điều kiện thử.

Kết luận

Cáp Drag Chain không đơn giản là một sợi cáp mềm hơn bình thường. Đây là cable được thiết kế cho việc uốn lặp lại trong xích dẫn cáp, vì vậy bán kính uốn, hành trình, tốc độ, số chu kỳ và môi trường làm việc đều cần được xem xét.

Khi chọn hàng, không nên chỉ hỏi “cáp High Flex loại nào tốt” hoặc “bao nhiêu triệu lần uốn”. Cách an toàn hơn là cung cấp đầy đủ thông tin của máy rồi đối chiếu đúng datasheet của từng mã.

Cáp High Flex và số chu kỳ uốn | Cáp Servo là gì? | Cáp VFD là gì?

Bán kính uốn, số chu kỳ, hành trình, tốc độ, gia tốc và khả năng chịu xoắn phải được kiểm tra theo datasheet của đúng mã cáp trước khi chốt vật tư.
