Cáp VFD biến tần là gì? Cấu tạo, cách chọn và ứng dụng

Cáp VFD biến tần là cáp động lực chuyên dụng kết nối biến tần (VFD) với động cơ xoay chiều (AC motor). Chúng tôi tại Kho Cáp Sỉ khẳng định việc chọn đúng cáp giúp triệt tiêu nhiễu điện từ (EMI) và bảo vệ toàn bộ hệ thống. Dưới đây là chi tiết cấu tạo và cách chọn cáp chuẩn xác.

Cáp VFD biến tần là gì?

Cáp VFD biến tần là loại cáp điện đặc biệt được thiết kế để truyền tải điện năng từ bộ biến tần đến động cơ điện. Cáp sở hữu lớp cách điện dày và hệ thống chống nhiễu (shielding) toàn diện. Thiết kế này giúp cáp chịu được điện áp xung cao và ngăn chặn nhiễu điện từ phát tán ra môi trường.

Trong các hệ thống công nghiệp hiện đại, biến tần (inverter) đóng vai trò điều chỉnh tốc độ của động cơ xoay chiều (AC motor). Quá trình điều chỉnh này tạo ra các xung điện áp phức tạp. Cáp điện thông thường không thể chịu đựng được các xung điện áp này trong thời gian dài. Do đó, cáp VFD ra đời như một giải pháp bắt buộc.

Cáp VFD còn được gọi bằng nhiều tên khác như cáp biến tần, cáp nối biến tần với động cơ hoặc cáp động lực biến tần. Chức năng cốt lõi của chúng là đảm bảo dòng điện truyền tải ổn định. Chúng bảo vệ động cơ khỏi sự cố đánh thủng cách điện. Đồng thời, chúng ngăn chặn tín hiệu nhiễu làm ảnh hưởng đến các thiết bị điều khiển xung quanh.

Cáp VFD biến tần khác gì cáp điện thông thường?

Điểm khác biệt lớn nhất là cáp VFD biến tần sở hữu lớp cách điện XLPE chịu điện áp xung cao và lớp bọc chống nhiễu (shield) bằng đồng đan. Cáp điện thông thường sử dụng cách điện PVC và không có lớp chống nhiễu. Việc dùng cáp thường cho biến tần sẽ gây hỏng hóc động cơ và nhiễu hệ thống.

Để hiểu rõ sự khác biệt, chúng tôi lập bảng so sánh chi tiết dưới đây. Bảng này giúp bạn dễ dàng nhận diện đặc tính kỹ thuật của từng loại cáp.

Tiêu chí kỹ thuật	Cáp VFD biến tần chuyên dụng	Cáp điện thông thường
Vật liệu cách điện	XLPE (Cross-linked Polyethylene). Chịu nhiệt độ cao, điện dung thấp.	PVC (Polyvinyl Chloride). Chịu nhiệt kém hơn, điện dung cao.
Khả năng chịu điện áp xung	Chịu được các đỉnh điện áp xung (spikes) lên đến hàng nghìn Volt.	Dễ bị đánh thủng cách điện khi gặp điện áp xung liên tục.
Lớp chống nhiễu (Shielding)	Có lớp lá nhôm (Foil) và lưới đồng đan (Braid) độ phủ cao.	Không có lớp chống nhiễu.
Cấu trúc dây tiếp địa	Thiết kế đối xứng (3+3E) hoặc 1 dây tiếp địa tiết diện lớn.	Thường chỉ có 1 dây tiếp địa nhỏ hoặc không có.
Khả năng xử lý nhiễu EMI	Triệt tiêu hoàn toàn nhiễu điện từ phát tán ra ngoài.	Để lọt nhiễu điện từ, gây lỗi cho các thiết bị xung quanh.
Độ mềm dẻo	Sử dụng ruột đồng Class 5, rất mềm dẻo, dễ uốn cong.	Thường dùng ruột đồng Class 2, cứng hơn, khó thi công góc hẹp.



Sự khác biệt về cấu tạo dẫn đến sự khác biệt về hiệu suất. Cáp VFD chống nhiễu đảm bảo tuổi thọ cho động cơ. Cáp thường sẽ nhanh chóng bị lão hóa lớp vỏ bọc khi hoạt động trong môi trường có sóng hài bậc cao.

Vì sao biến tần cần sử dụng cáp VFD chuyên dụng?

Biến tần sinh ra điện áp xung tần số cao và nhiễu điện từ nghiêm trọng. Chúng tôi khẳng định việc dùng cáp VFD biến tần chuyên dụng là bắt buộc. Cáp giúp triệt tiêu nhiễu EMI, ngăn hiện tượng phản xạ sóng và bảo vệ AC motor khỏi nguy cơ cháy nổ.

Điện áp xung PWM và hiện tượng phản xạ sóng

Biến tần dùng công nghệ băm xung PWM để điều khiển tốc độ. Quá trình này tạo ra hiện tượng phản xạ sóng (reflected wave) trên đường dây. Sóng dội ngược cộng hưởng tạo ra các đỉnh điện áp cực cao.

Cáp điện thông thường sẽ nhanh chóng bị đánh thủng. Cáp VFD giải quyết vấn đề này bằng lớp cách điện XLPE. Vật liệu XLPE chịu được các cú sốc điện áp liên tục, bảo vệ an toàn tuyệt đối cho cuộn dây động cơ.

Nhiễu điện từ EMI và yêu cầu EMC

Hoạt động đóng cắt liên tục của biến tần phát ra nhiễu điện từ (EMI) cực mạnh. Nhiễu này gây rối loạn tín hiệu của PLC, cảm biến và mạng truyền thông xung quanh.

Để đáp ứng tiêu chuẩn tương thích điện từ (EMC), hệ thống cần cáp VFD chống nhiễu. Lớp shielding hoạt động như một lồng Faraday. Nó nhốt toàn bộ sóng điện từ bên trong, đảm bảo các thiết bị ngoại vi vận hành ổn định.

Vai trò của lớp chống nhiễu và dây tiếp địa

Lớp chống nhiễu (shield) và dây tiếp địa (grounding) phối hợp chặt chẽ để xử lý dòng điện rò. Lớp shield thu gom các dòng điện rò tần số cao. Dây tiếp địa dẫn chúng xả về hệ thống nối đất an toàn.

Nếu thiếu hai thành phần này, dòng rò sẽ đi thẳng qua bạc đạn động cơ. Lâu ngày, chúng tạo ra tia lửa điện gây rỗ bạc đạn và dẫn đến hỏng hóc cơ khí nghiêm trọng.

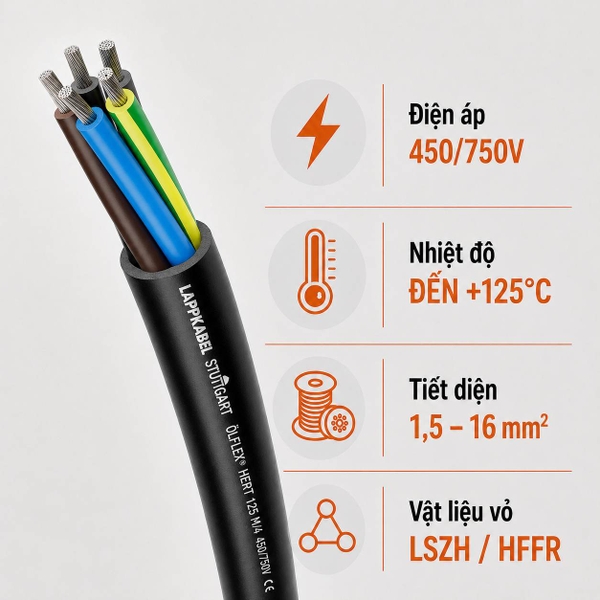

Cấu tạo của cáp VFD biến tần

Cấu tạo cáp VFD biến tần gồm 4 phần chính: ruột dẫn bằng đồng, lớp cách điện XLPE, lớp chống nhiễu (foil và braid) và vỏ bọc ngoài. Thiết kế nhiều lớp này đảm bảo khả năng chịu tải dòng điện lớn và chống nhiễu điện từ tối đa.

Ruột dẫn

Ruột dẫn của cáp VFD làm từ đồng nguyên chất. Đồng mang lại khả năng dẫn điện xuất sắc và độ bền cơ học cao. Cáp VFD thường sử dụng ruột đồng bện nhiều sợi nhỏ (Class 5). Cấu trúc bện sợi giúp cáp cực kỳ mềm dẻo.

Sự mềm dẻo rất quan trọng trong thi công công nghiệp. Kỹ thuật viên dễ dàng uốn cong cáp trong các máng cáp hẹp hoặc tủ điện chật chội. Ngoài ra, ruột dẫn bện nhiều sợi giúp giảm hiệu ứng bề mặt (skin effect) khi truyền tải dòng điện tần số cao từ biến tần.

Lớp cách điện

Lớp cách điện bao bọc từng lõi đồng bên trong cáp. Cáp VFD chất lượng cao luôn sử dụng vật liệu XLPE (Cross-linked Polyethylene). XLPE vượt trội hoàn toàn so với nhựa PVC truyền thống.

XLPE có điện dung rất thấp. Điện dung thấp giúp giảm thiểu dòng điện sạc trên cáp. Điều này làm giảm tải cho biến tần và hạn chế hiện tượng sụt áp trên đường dây dài. Hơn nữa, XLPE chịu được nhiệt độ vận hành liên tục lên đến 90°C và chịu được nhiệt độ ngắn mạch rất cao. Đặc tính này giúp cáp không bị nóng chảy khi gặp các đỉnh điện áp xung.

Lớp chống nhiễu Shield

Lớp chống nhiễu là trái tim của cáp VFD chống nhiễu. Lớp này bao bọc toàn bộ các lõi cáp bên trong. Cấu trúc chống nhiễu tiêu chuẩn bao gồm hai lớp kết hợp:

Lớp lá nhôm (Foil): Bao phủ 100% bề mặt cáp. Lá nhôm ngăn chặn hiệu quả các tín hiệu nhiễu ở dải tần số cao.

Lớp lưới đồng đan (Braid): Làm từ các sợi đồng mạ thiếc đan chéo nhau. Độ phủ của lưới đồng thường đạt từ 85% trở lên. Lưới đồng xử lý tốt các nhiễu ở dải tần số thấp và cung cấp độ bền cơ học cho lớp shield.

Sự kết hợp giữa Foil và Braid tạo ra một hàng rào bảo vệ vững chắc. Chúng giữ toàn bộ nhiễu điện từ bên trong cáp, không cho phát tán ra môi trường.

Dây tiếp địa và lớp vỏ bảo vệ

Dây tiếp địa (dây nối đất) trong cáp VFD có hai dạng thiết kế chính. Dạng thứ nhất là một dây tiếp địa duy nhất có tiết diện bằng hoặc nhỏ hơn dây pha. Dạng thứ hai là thiết kế đối xứng (3+3E). Thiết kế đối xứng chia dây tiếp địa thành 3 sợi nhỏ, đặt xen kẽ giữa 3 dây pha. Cấu trúc này giúp cân bằng từ trường, triệt tiêu dòng điện cảm ứng trên vỏ cáp.

Lớp vỏ bảo vệ ngoài cùng thường làm bằng nhựa PVC hoặc PUR. Vỏ cáp có nhiệm vụ bảo vệ các lớp bên trong khỏi tác động cơ học, hóa chất, dầu mỡ và tia UV. Vỏ cáp VFD thường có màu đen hoặc trong suốt, in rõ các thông số kỹ thuật và tiêu chuẩn sản xuất.

Cách chọn cáp VFD biến tần phù hợp

Để chọn cáp VFD biến tần phù hợp, bạn cần xác định công suất động cơ, dòng tải, khoảng cách lắp đặt và môi trường sử dụng. Việc tính toán đúng các thông số này giúp tối ưu chi phí đầu tư và đảm bảo an toàn tuyệt đối cho hệ thống.

Chọn tiết diện theo dòng tải và công suất động cơ

Tiết diện ruột dẫn là yếu tố đầu tiên cần xác định. Tiết diện cáp phải đủ lớn để chịu được dòng điện định mức của động cơ hoạt động ở chế độ đầy tải. Bạn cần căn cứ vào bảng thông số dòng điện (Ampe) trên nhãn động cơ (nameplate).

Chúng tôi khuyên bạn nên chọn tiết diện cáp có khả năng chịu tải lớn hơn ít nhất 125% so với dòng điện định mức của động cơ. Việc chọn dư dải công suất giúp cáp không bị quá nhiệt khi động cơ khởi động hoặc chạy quá tải trong thời gian ngắn. Đối với các hệ thống lớn, bạn cần tra cứu bảng dòng tải tiêu chuẩn của nhà sản xuất cáp để có con số chính xác nhất.

Chọn số lõi và cấu trúc cáp

Cáp VFD thường có hai cấu trúc lõi phổ biến: cáp 4 lõi (3 pha + 1 tiếp địa) và cáp cấu trúc đối xứng 3+3E (3 pha + 3 tiếp địa nhỏ).

Cáp 4 lõi (3+1): Phù hợp cho các động cơ công suất nhỏ và trung bình. Cấu trúc này dễ thi công, giá thành hợp lý.

Cáp đối xứng (3+3E): Bắt buộc dùng cho các động cơ công suất lớn (thường từ 30kW trở lên). Cấu trúc 3+3E giúp cân bằng điện từ trường hoàn hảo. Nó triệt tiêu dòng điện rò chạy trên lớp vỏ chống nhiễu, bảo vệ bạc đạn động cơ tối đa.

Chọn cấp điện áp và vật liệu cách điện

Cấp điện áp của cáp phải phù hợp với điện áp đầu ra của biến tần. Hầu hết các hệ thống công nghiệp tại Việt Nam sử dụng điện áp 380V - 400V. Đối với mức điện áp này, bạn cần chọn cáp VFD có cấp điện áp định mức là 0.6/1kV.

Về vật liệu cách điện, tuyệt đối không sử dụng cáp cách điện PVC cho đường dẫn từ biến tần ra động cơ. Bạn phải chọn cáp có lớp cách điện XLPE. XLPE đảm bảo cáp chịu được các xung điện áp cao sinh ra từ công nghệ băm xung PWM của biến tần.

Chọn khả năng chống nhiễu EMC

Khả năng chống nhiễu quyết định sự ổn định của các thiết bị xung quanh. Khi chọn cáp chống nhiễu biến tần, hãy kiểm tra kỹ thông số của lớp bọc shield.

Bạn nên ưu tiên loại cáp có lớp chống nhiễu kép (Braid + Foil). Lớp lưới đồng đan (Braid) phải có mật độ che phủ tối thiểu 85%. Mật độ đan càng dày, khả năng triệt tiêu nhiễu EMI càng tốt. Đối với các môi trường có nhiều thiết bị đo lường nhạy cảm, việc chọn cáp đạt chuẩn EMC là yêu cầu bắt buộc.

Chọn cáp theo môi trường và chiều dài lắp đặt

Môi trường lắp đặt quyết định chất liệu vỏ ngoài của cáp. Nếu cáp đi trong nhà máy nhiệt độ bình thường, vỏ PVC là đủ. Nếu cáp hoạt động trong môi trường nhiều dầu mỡ, hóa chất hoặc phải di chuyển liên tục (như xích cáp), bạn cần chọn vỏ cáp bằng vật liệu PUR hoặc TPE.

Chiều dài lắp đặt cũng rất quan trọng. Khoảng cách từ biến tần đến động cơ càng xa, hiện tượng phản xạ sóng càng mạnh. Đỉnh điện áp dội về càng cao. Với các đường cáp dài trên 50 mét, ngoài việc dùng cáp VFD XLPE, bạn có thể cần lắp thêm cuộn kháng đầu ra (output reactor) tại biến tần để bảo vệ cáp và động cơ.

Cáp VFD biến tần được sử dụng ở đâu?

Cáp VFD biến tần được ứng dụng rộng rãi trong mọi hệ thống truyền động điện công nghiệp. Chúng xuất hiện chủ yếu ở các nhà máy sản xuất, hệ thống bơm nước, quạt thông gió, băng tải và các dây chuyền tự động hóa yêu cầu điều khiển tốc độ chính xác.

Động cơ công nghiệp và máy móc tự động

Trong các nhà máy cơ khí chính xác, máy CNC và cánh tay robot, động cơ cần thay đổi tốc độ và momen xoắn liên tục. Biến tần điều khiển các động cơ này với độ chính xác cao.

Cáp điều khiển biến tần đảm bảo tín hiệu nguồn truyền đi không bị suy hao. Chúng ngăn chặn nhiễu điện từ làm sai lệch tọa độ của máy CNC hoặc robot.

Máy bơm, quạt và hệ thống HVAC

Hệ thống xử lý nước thải, trạm bơm cấp nước và hệ thống điều hòa không khí (HVAC) trong các tòa nhà lớn sử dụng rất nhiều biến tần để tiết kiệm năng lượng. Cáp VFD kết nối biến tần với các động cơ bơm và quạt công suất lớn. Việc sử dụng cáp chuẩn giúp hệ thống vận hành êm ái, giảm thiểu tiếng ồn điện từ và kéo dài tuổi thọ cho các trạm bơm hoạt động 24/7.

Băng tải và dây chuyền sản xuất

Các dây chuyền đóng gói thực phẩm, sản xuất xi măng, khai thác mỏ sử dụng hệ thống băng tải dài. Động cơ kéo băng tải thường xuyên phải khởi động và dừng lại dưới tải trọng nặng. Cáp nối biến tần với động cơ trong các ứng dụng này phải chịu được dòng khởi động lớn. Lớp bọc chống nhiễu chắc chắn giúp bảo vệ hệ thống cảm biến quang học và PLC dọc theo băng tải khỏi hiện tượng nhiễu tín hiệu.

Câu hỏi thường gặp về cáp VFD biến tần

Cáp VFD có bắt buộc phải chống nhiễu không?

Có, cáp VFD bắt buộc phải có lớp chống nhiễu. Lớp chống nhiễu (shield) nhốt các sóng điện từ tần số cao sinh ra từ biến tần bên trong cáp. Nếu không có lớp này, nhiễu EMI sẽ phát tán ra ngoài, làm tê liệt hệ thống mạng nội bộ, PLC và các cảm biến đo lường xung quanh.

Có thể dùng cáp điện thông thường cho biến tần không?

Không nên dùng cáp điện thông thường cho biến tần. Cáp thường dùng cách điện PVC, dễ bị đánh thủng bởi các đỉnh điện áp xung (voltage spikes) từ biến tần. Hơn nữa, cáp thường không có lớp chống nhiễu, gây ra hiện tượng rò điện làm hỏng bạc đạn động cơ và gây nhiễu toàn bộ hệ thống điện.

Cáp VFD nên chọn bao nhiêu lõi?

Cáp VFD nên chọn loại 4 lõi (3 pha + 1 tiếp địa) cho động cơ công suất nhỏ dưới 30kW. Đối với động cơ công suất lớn từ 30kW trở lên, bạn bắt buộc phải chọn cáp cấu trúc 3+3E (3 pha + 3 tiếp địa đối xứng) để triệt tiêu dòng điện cảm ứng và cân bằng từ trường.

Cáp VFD 3+3E là gì?

Cáp VFD 3+3E là loại cáp có cấu trúc gồm 3 lõi pha chính và 3 lõi tiếp địa (Earth) nhỏ gọn được bố trí đối xứng xen kẽ nhau. Cấu trúc hình học đối xứng này giúp triệt tiêu hoàn toàn các dòng điện nhiễu chạy trên vỏ cáp, bảo vệ tối đa hệ thống cơ khí của động cơ.

Cáp VFD có những tiết diện nào?

Cáp VFD có dải tiết diện rất rộng, đáp ứng mọi công suất động cơ. Các tiết diện phổ biến bắt đầu từ 1.5mm2, 2.5mm2, 4mm2 cho các động cơ nhỏ. Đối với hệ thống công nghiệp lớn, tiết diện cáp có thể lên tới 95mm2, 120mm2, 240mm2 hoặc thậm chí 300mm2.

Liên hệ ngay với Kho Cáp Sỉ

Cáp VFD biến tần không chỉ đơn thuần là dây dẫn điện, mà là một thiết bị bảo vệ quan trọng trong hệ thống truyền động. Việc đầu tư đúng loại cáp VFD với lớp cách điện XLPE và hệ thống chống nhiễu tiêu chuẩn giúp bạn triệt tiêu nhiễu EMI, bảo vệ động cơ và tiết kiệm chi phí bảo trì dài hạn.

Chúng tôi hy vọng bài viết đã cung cấp cho bạn kiến thức toàn diện để lựa chọn cáp chính xác. Nếu bạn đang tìm kiếm giải pháp cáp động lực biến tần chất lượng cao, đầy đủ chứng chỉ CO/CQ, hãy liên hệ ngay với Kho Cáp Sỉ. Truy cập website khocapsi.com để nhận báo giá tốt nhất và được đội ngũ kỹ sư của chúng tôi tư vấn chuyên sâu cho dự án của bạn.
