Cáp quang công nghiệp Singlemode Multimode cách lựa chọn chuẩn xác

Cáp quang công nghiệp Singlemode Multimode là giải pháp truyền tải dữ liệu tốc độ cao cho nhà máy. Để biết nên chọn loại nào, bạn cần xác định khoảng cách truyền và thiết bị mạng. Singlemode hợp với tuyến xa, Multimode dành cho nội bộ. Bài viết này sẽ giúp bạn chọn đúng chuẩn.

Cáp quang công nghiệp là gì?

Cáp quang công nghiệp là loại cáp sử dụng ánh sáng để truyền dữ liệu trong môi trường khắc nghiệt. Chúng kết nối các thiết bị tự động hóa, đảm bảo tín hiệu ổn định.

Khái niệm cáp quang công nghiệp rất quen thuộc trong tự động hóa. Cáp truyền dữ liệu bằng tín hiệu ánh sáng qua sợi thủy tinh. Cấu tạo cơ bản gồm phần lõi (core) và lớp phản xạ (cladding). Điều này giúp tín hiệu đi nhanh và không bị suy hao. Chúng đóng vai trò cốt lõi trong mạng Industrial Ethernet.

Cáp quang kết nối trực tiếp giữa Industrial Switch, PLC, SCADA, HMI, server và các khu vực sản xuất. Môi trường nhà máy luôn có nhiều thiết bị điện công suất lớn. Từ đó sinh ra nhiễu điện từ trường. Cáp quang được sử dụng vì chúng hoàn toàn miễn nhiễm với các loại nhiễu này. Sự ổn định của hệ thống phụ thuộc rất lớn vào hạ tầng cáp quang.

Vì sao cáp quang phù hợp với môi trường nhà máy?

Cáp quang chống nhiễu điện từ (EMI) tuyệt đối. Chúng truyền dữ liệu đi xa với băng thông cao và cách ly điện an toàn.

Nhà máy là nơi có nhiễu điện từ EMI và EMC rất mạnh. Cáp đồng truyền thống dễ bị nhiễu tín hiệu. Cáp quang giải quyết triệt để vấn đề này. Khả năng truyền xa của cáp quang vượt trội. Băng thông cao đáp ứng tốt các hệ thống dữ liệu lớn. Tính năng cách ly điện giúp bảo vệ thiết bị mạng an toàn.

Do đó, cáp quang rất phù hợp làm backbone. Chúng cũng lý tưởng để kết nối giữa các phân xưởng cách xa nhau.

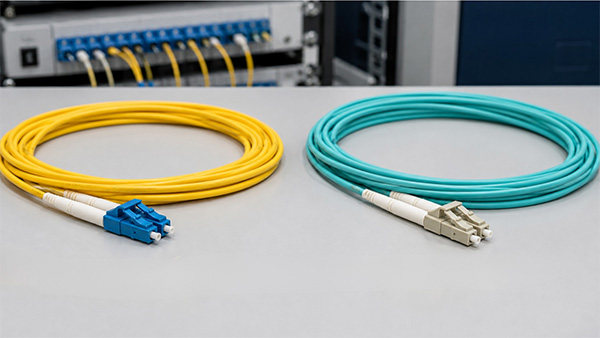

Cáp quang Singlemode và Multimode khác nhau thế nào?

Cáp quang công nghiệp Singlemode và Multimode khác nhau thế nào nằm ở kích thước lõi, nguồn sáng và khoảng cách truyền. Singlemode dùng lõi nhỏ truyền xa, Multimode dùng lõi lớn cho tuyến ngắn.

Đây là câu hỏi Kho Cáp Sỉ nhận được nhiều nhất từ các kỹ sư. Sự khác biệt quyết định trực tiếp đến thiết kế mạng nhà máy. Cáp quang Single Mode chỉ truyền một tia sáng dọc theo trục. Cáp quang Multi Mode truyền nhiều tia sáng cùng lúc theo các góc khác nhau. Dưới đây là bảng so sánh chi tiết giúp bạn dễ hình dung.

Tiêu chí	Singlemode	Multimode
Ký hiệu	SMF	MMF
Kích thước lõi phổ biến	9/125 µm	50/125 µm, 62.5/125 µm
Chuẩn thường gặp	OS2	OM2, OM3, OM4
Khoảng cách	Xa	Ngắn hơn
Nguồn sáng	Laser	VCSEL/LED tùy hệ thống
Ứng dụng	Backbone, liên kết xa	Mạng nội bộ, tuyến ngắn
Chi phí hệ thống	Phụ thuộc thiết bị/module	Thường phù hợp tuyến ngắn

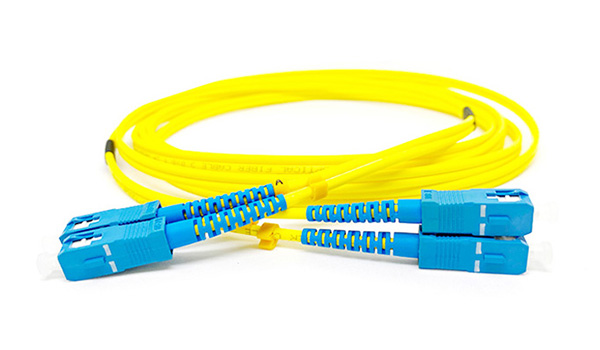

Cáp quang Singlemode là gì?

Cáp quang Singlemode (SMF) có đường kính lõi rất nhỏ, khoảng 9 µm. Chúng dùng tia laser để truyền tín hiệu đi rất xa mà không bị suy hao.

Ký hiệu phổ biến của loại cáp này là SMF. Cấu hình thường gặp nhất trên thị trường là 9/125 µm. Chuẩn cáp quang Singlemode công nghiệp hiện nay chủ yếu là OS2. Điểm mạnh lớn nhất của chúng là khoảng cách truyền xa. Tín hiệu có thể đi hàng chục kilomet.

Ứng dụng chính là làm trục backbone. Chúng kết nối giữa các phân xưởng, tòa nhà hoặc các khu vực cách xa nhau. Các hệ thống cần khả năng mở rộng trong tương lai luôn ưu tiên loại cáp này. Độ suy hao (attenuation) của Singlemode cực kỳ thấp.

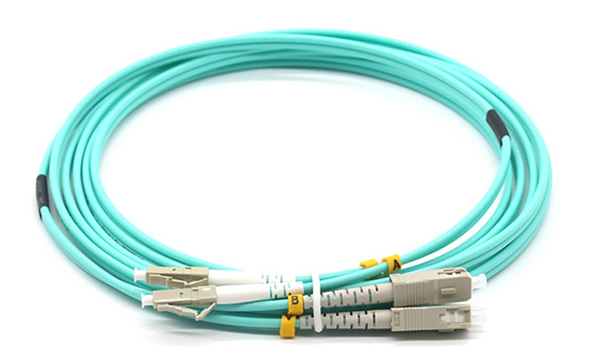

Cáp quang Multimode là gì?

Cáp quang Multimode (MMF) có lõi lớn hơn, thường là 50 µm hoặc 62.5 µm. Chúng dùng nguồn sáng LED hoặc VCSEL, phù hợp cho khoảng cách ngắn.

Ký hiệu chuẩn quốc tế là MMF. Kích thước lõi phổ biến là 50/125 µm hoặc 62.5/125 µm. Các chuẩn thường gặp bao gồm OM2, OM3 và OM4. Loại cáp này phù hợp cho các tuyến ngắn hơn.

Ứng dụng nhiều trong phòng máy, tủ mạng. Chúng cũng dùng để kết nối nội bộ khu vực sản xuất trong nhà máy. Khoảng cách thực tế phụ thuộc vào tốc độ mạng và thiết bị quang. Chi phí đầu tư thiết bị cho hệ thống Multimode thường tối ưu hơn cho cự ly gần.

Nên chọn cáp quang Singlemode hay Multimode cho nhà máy?

Nên chọn cáp quang Singlemode hay Multimode phụ thuộc vào khoảng cách và thiết bị. Singlemode cho trục chính và tuyến xa. Multimode cho phòng máy và tuyến ngắn.

Việc lựa chọn sai sẽ gây lãng phí hoặc lỗi mạng. Bạn cần đánh giá đúng nhu cầu thực tế của nhà xưởng. Chúng tôi luôn khuyên khách hàng khảo sát kỹ trước khi quyết định.

Khi nào nên chọn Singlemode?

Bạn nên chọn Singlemode khi cần truyền dữ liệu đi xa. Đây là lựa chọn bắt buộc cho các tuyến cáp ngoài trời hoặc kết nối liên tòa nhà.

Cáp quang Singlemode công nghiệp dùng ở đâu? Chúng dùng cho các tuyến truyền xa. Trục backbone nhà máy bắt buộc phải dùng Singlemode. Kết nối giữa các phân xưởng rộng lớn cũng vậy.

Tuyến cáp ngoài trời chịu ảnh hưởng thời tiết cần độ ổn định cao. Kết nối giữa các tòa nhà trong khu công nghiệp là môi trường lý tưởng. Hệ thống cần mở rộng băng thông trong tương lai nên dùng cáp này. Khoảng cách lớn và yêu cầu ổn định lâu dài là tiêu chí quyết định.

Khi nào nên chọn Multimode?

Bạn nên chọn Multimode cho các kết nối nội bộ có khoảng cách ngắn. Chúng lý tưởng cho phòng server và các tủ mạng trung tâm.

Cáp quang Multimode công nghiệp dùng ở đâu? Chúng dùng cho tuyến nội bộ. Khoảng cách ngắn là môi trường lý tưởng. Phòng server, phòng máy trung tâm sử dụng rất nhiều.

Kết nối trong cùng một khu vực nhà xưởng cũng nên dùng Multimode. Hệ thống đã xác định rõ tốc độ và khoảng cách thì đây là lựa chọn tiết kiệm. Các tủ ODF đặt gần nhau thường ưu tiên loại cáp này.

Bảng lựa chọn nhanh

Bảng dưới đây giúp bạn ra quyết định nhanh chóng. Hãy đối chiếu nhu cầu thực tế của nhà máy với loại cáp tương ứng.

1. Backbone nhà máy: Singlemode OS2
2. Kết nối giữa các phân xưởng xa: Singlemode OS2
3. Tuyến nội bộ ngắn: Multimode OM3/OM4
4. Phòng máy: Multimode hoặc Singlemode
5. Kết nối giữa các tòa nhà: Singlemode
6. Hệ thống cần mở rộng: Ưu tiên xem xét Singlemode

Lưu ý: Không biến khoảng cách thành một quy tắc tuyệt đối. Cần xét cùng tốc độ, chuẩn Ethernet và module quang.

OS2, OM3 và OM4 khác nhau thế nào?

OS2 là chuẩn Singlemode cho tuyến xa. OM3 và OM4 là chuẩn Multimode cho tuyến ngắn tốc độ cao. OM4 có băng thông cao hơn OM3.

Các thuật ngữ này chỉ tiêu chuẩn hiệu suất của sợi quang. Hiểu rõ chúng giúp bạn mua đúng vật tư. Sự khác biệt nằm ở khả năng đáp ứng băng thông (bandwidth) và bước sóng (wavelength).

Cáp quang OS2 Singlemode

Cáp quang OS2 là chuẩn Singlemode hiện đại, cấu hình 9/125 µm. Chúng tối ưu cho bước sóng 1310 nm và 1550 nm.

OS2 là cáp quang Singlemode. Chúng phù hợp tuyến xa. Trục backbone nhà máy thường dùng chuẩn này. Kết nối giữa các khu vực cách xa nhau rất cần OS2. Chúng thường sử dụng với hệ thống quang 1310/1550 nm tùy thiết bị. Độ suy hao của chuẩn OS2 được kiểm soát rất nghiêm ngặt.

Cáp quang OM3 Multimode

Cáp quang OM3 là chuẩn Multimode lõi 50/125 µm. Chúng được tối ưu hóa cho nguồn sáng laser VCSEL bước sóng 850 nm.

OM3 là cáp quang Multimode. Chúng tối ưu cho các hệ thống tốc độ cao hơn so với các thế hệ Multimode cũ. Bạn sẽ thường gặp OM3 trong mạng 10GbE. Hệ thống sử dụng VCSEL hoạt động rất tốt với chuẩn cáp này. Màu vỏ cáp OM3 thường là màu xanh aqua.

Cáp quang OM4 Multimode

Cáp quang OM4 cũng có lõi 50/125 µm nhưng hiệu năng cao hơn OM3. Chúng truyền dữ liệu 10GbE đi xa hơn.

OM4 mang lại hiệu năng băng thông cao hơn OM3. Chúng phù hợp các tuyến Multimode tốc độ cao trong giới hạn khoảng cách của hệ thống. Không nên chỉ hiểu “OM4 tốt hơn”. Bạn phải xét thiết bị và khoảng cách thực tế. Vỏ cáp OM4 thường có màu tím (violet) hoặc xanh aqua tùy hãng.

Không chọn cáp chỉ dựa vào tên hoặc màu vỏ

Màu vỏ cáp chỉ mang tính tham khảo. Bạn phải đọc tài liệu kỹ thuật để xác nhận chuẩn cáp.

Đừng chọn theo cảm tính. Hãy kiểm tra theo quy trình: loại sợi → chuẩn OS/OM → datasheet → module → tốc độ → khoảng cách. Điều này giúp hệ thống vận hành trơn tru.

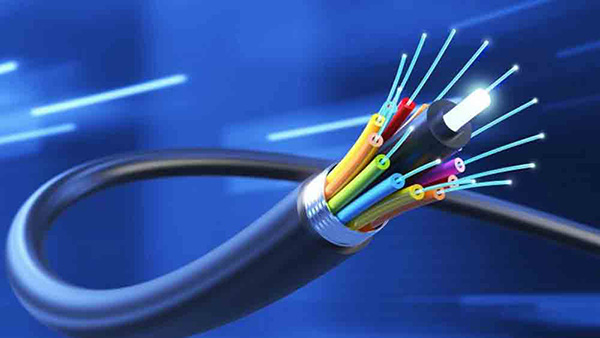

Cách chọn cáp quang công nghiệp phù hợp

Cách chọn cáp quang công nghiệp đòi hỏi bạn phải khảo sát kỹ. Bạn cần xác định khoảng cách, tốc độ, module quang, môi trường và số lượng core.

Kho Cáp Sỉ luôn tư vấn khách hàng theo các bước sau. Đây là quy trình chuẩn kỹ thuật. Việc tuân thủ giúp bạn tránh mua nhầm vật tư.

Xác định khoảng cách truyền

Khoảng cách quyết định loại sợi quang. Hãy đo đạc thực tế tại công trình trước khi mua cáp.

Bạn cần đo khoảng cách thực tế. Hãy tính cả tuyến cáp dự phòng uốn lượn. Cáp quang công nghiệp truyền được bao xa phụ thuộc vào nhiều yếu tố. Không chỉ nhìn khoảng cách mà phải kết hợp với tốc độ và module. Một tuyến cáp thẳng trên bản vẽ có thể dài hơn nhiều khi thi công thực tế.

Xác định tốc độ truyền

Tốc độ mạng ảnh hưởng đến giới hạn khoảng cách. Mạng càng nhanh, khoảng cách truyền của cáp Multimode càng giảm.

Bạn cần xác định hệ thống chạy 1GbE hay 10GbE. Các hệ thống tốc độ cao hơn đòi hỏi cáp chất lượng hơn. Tốc độ tăng có thể làm thay đổi giới hạn khoảng cách của một loại sợi. Hãy dự trù cả tốc độ mạng trong 5 năm tới.

Kiểm tra module quang và thiết bị

Cáp quang phải tương thích với module quang. Singlemode đi với module Singlemode, Multimode đi với module Multimode.

Mọi thứ phải đồng bộ. Bạn cần khớp chuẩn Singlemode/Multimode. Kiểm tra bước sóng (wavelength) và tốc độ dữ liệu (data rate). Xác nhận khoảng cách truyền (transmission distance). Thiết bị dùng SFP, SFP+ hoặc module tương ứng. Đầu nối (connector) là LC hay SC cắm vào ODF. Sự cọc cạch thiết bị sẽ làm mất tín hiệu.

Xem xét môi trường lắp đặt

Môi trường nhà máy quyết định cấu tạo vỏ cáp. Cáp phải chịu được nhiệt độ, hóa chất và va đập.

Hãy kiểm tra nhiệt độ và độ ẩm khu vực kéo cáp. Đánh giá mức độ rung động và tác động cơ học. Chú ý bán kính uốn khi thi công. Xác định cáp đi trong nhà hay ngoài trời. Khu vực có hóa chất cần vỏ bọc chuyên dụng. Yêu cầu bọc giáp kim loại chống chuột cắn cũng rất quan trọng. Cáp quang công nghiệp cho nhà máy phải có độ bền cơ học cao.

Xác định số lượng core

Số lượng core (sợi quang) phụ thuộc vào số luồng dữ liệu. Luôn phải tính toán số core dự phòng.

Cáp có nhiều chuẩn như 2FO, 4FO, 6FO, 8FO, 12FO, 24FO. FO chính là core. Không chỉ tính nhu cầu hiện tại. Bạn nên có core dự phòng cho mở rộng hoặc thay thế khi đứt gãy. Chi phí cho vài core dư ra rẻ hơn rất nhiều so với việc kéo lại toàn bộ tuyến cáp.

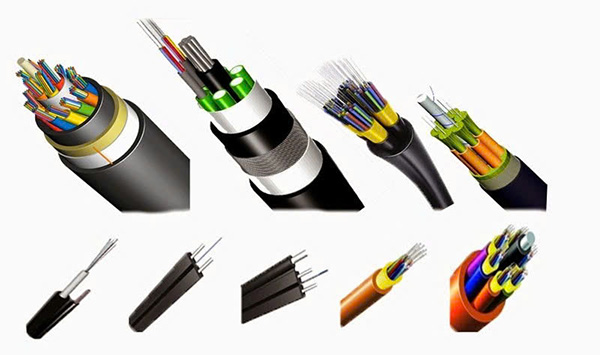

Ứng dụng cáp quang Singlemode và Multimode trong công nghiệp

Cáp quang công nghiệp Singlemode Multimode được dùng khắp các nhà máy. Chúng kết nối mạng điều khiển, tự động hóa và liên kết các tòa nhà.

Ứng dụng của chúng rất đa dạng. Chúng tôi đã cung cấp cáp cho hàng trăm dự án lớn nhỏ. Dưới đây là các khu vực sử dụng nhiều nhất.

Mạng nhà máy và Industrial Ethernet

Cáp quang tạo nên xương sống cho mạng Industrial Ethernet. Chúng đảm bảo dữ liệu truyền tải liên tục, không độ trễ.

Sơ đồ kết nối tiêu chuẩn rất rõ ràng. Tín hiệu đi từ PLC đến Industrial Switch. Sau đó truyền qua Fiber Backbone. Cuối cùng về Server hoặc Control Room. Mạng lưới này đòi hỏi tính liên tục 24/7.

Hệ thống tự động hóa và điều khiển

Các thiết bị tự động hóa cần kết nối quang để chống nhiễu. Cáp quang đảm bảo lệnh điều khiển chính xác tuyệt đối.

Hệ thống PLC sử dụng cáp quang rất nhiều. Mạng SCADA và HMI cũng cần kết nối quang. Các hệ thống DCS, Robot công nghiệp và Sensor quang học đều phụ thuộc vào đường truyền này. Tín hiệu điều khiển không được phép sai lệch.

Kết nối giữa các phân xưởng và tòa nhà

Cáp quang liên kết toàn bộ hạ tầng nhà máy. Singlemode dùng cho tuyến xa, Multimode dùng cho tuyến gần.

Tập trung vào Singlemode cho các tuyến dài. Chúng kết nối các xưởng cách nhau hàng kilomet. Multimode cho các tuyến nội bộ phù hợp về khoảng cách. Việc phân bổ đúng loại cáp giúp tối ưu chi phí đầu tư.

Những sai lầm khi chọn cáp quang công nghiệp

Chọn sai cáp quang gây thiệt hại lớn về chi phí và thời gian. Dưới đây là những lỗi phổ biến nhất cần tránh.

Kinh nghiệm thực chiến giúp chúng tôi đúc kết các sai lầm sau. Hãy dùng nó như một checklist kiểm tra.

Chọn cáp chỉ dựa vào khoảng cách

Khoảng cách không phải là tất cả. Bỏ qua tốc độ và module quang sẽ khiến hệ thống không thể link tín hiệu. Bạn phải xét tổng thể bài toán truyền dẫn.

Không kiểm tra module quang

Cắm cáp Multimode vào module Singlemode là lỗi kinh điển. Sự không đồng bộ này làm mất hoàn toàn tín hiệu mạng. Hãy đọc kỹ thông số SFP trước khi cắm.

Chỉ quan tâm tốc độ hiện tại

Mạng 1GbE hiện tại có thể nâng lên 10GbE sau vài năm. Chọn cáp chuẩn thấp sẽ cản trở việc nâng cấp sau này. Hãy đầu tư cáp chuẩn cao ngay từ đầu.

Không tính điều kiện môi trường

Dùng cáp văn phòng cho nhà máy là sai lầm. Hóa chất, chuột cắn và nhiệt độ cao sẽ phá hủy cáp nhanh chóng. Cáp công nghiệp phải có lớp giáp bảo vệ.

Chọn số core vừa đủ nhưng không có dự phòng

Kéo cáp 2FO cho nhu cầu 2FO rất rủi ro. Khi đứt 1 core, bạn phải kéo lại toàn bộ tuyến cáp mới. Luôn chọn cáp dư ít nhất 2 đến 4 core.

Câu hỏi thường gặp về cáp quang công nghiệp Singlemode Multimode

Cáp quang Singlemode và Multimode khác nhau thế nào?

Singlemode có lõi nhỏ (9 µm), truyền một tia sáng đi rất xa. Multimode có lõi lớn (50 µm), truyền nhiều tia sáng cho cự ly ngắn.

Nhà máy nên dùng Singlemode hay Multimode?

Nhà máy nên dùng Singlemode cho trục backbone và kết nối xa. Multimode dùng cho phòng server và tủ mạng nội bộ.

Cáp quang công nghiệp truyền được bao xa?

Singlemode có thể truyền xa hàng chục kilomet. Multimode thường giới hạn dưới 300 mét đối với mạng tốc độ 10GbE.

OS2 và OM4 khác nhau thế nào?

OS2 là chuẩn cáp Singlemode dùng cho tuyến xa. OM4 là chuẩn cáp Multimode băng thông cao dùng cho tuyến ngắn.

Cáp quang có bị nhiễu điện từ trong nhà máy không?

Hoàn toàn không. Cáp quang truyền tín hiệu bằng ánh sáng. Chúng miễn nhiễm 100% với nhiễu điện từ EMI và EMC.

Cáp quang công nghiệp cần bao nhiêu core?

Số core tùy thuộc vào thiết bị. Tuy nhiên, bạn luôn nên chọn cáp có số core dư ra để dự phòng hư hỏng.

Liên hệ ngay Kho Cáp Sỉ

Việc chọn cáp quang công nghiệp Singlemode Multimode quyết định độ ổn định của mạng nhà máy. Singlemode tối ưu cho đường truyền xa. Multimode tiết kiệm cho cự ly ngắn. Hãy đánh giá kỹ tốc độ, khoảng cách và môi trường. Nếu bạn cần tư vấn chi tiết, hãy liên hệ ngay với chúng tôi. Truy cập khocapsi.com để nhận báo giá cáp quang công nghiệp tốt nhất!
