N2XH vs NYY Khác Nhau Thế Nào? Nên Chọn Loại Nào?

N2XH và NYY đều là cáp nguồn hạ thế thường gặp ở cấp điện áp 0,6/1kV, nhưng chúng không phải hai tên gọi khác nhau của cùng một loại cáp. Điểm khác biệt lớn nhất nằm ở vật liệu cách điện, vỏ ngoài và cách cáp phản ứng khi xảy ra cháy.

Nếu công trình cần giảm khói và khí ăn mòn khi cháy, N2XH thường được ưu tiên hơn. Nếu cần một dòng cáp nguồn PVC phổ dụng, sử dụng ngoài trời hoặc chôn trực tiếp trong đất theo hướng dẫn của nhà sản xuất, NYY thường là lựa chọn thực tế hơn.

Nên chọn N2XH hay NYY?

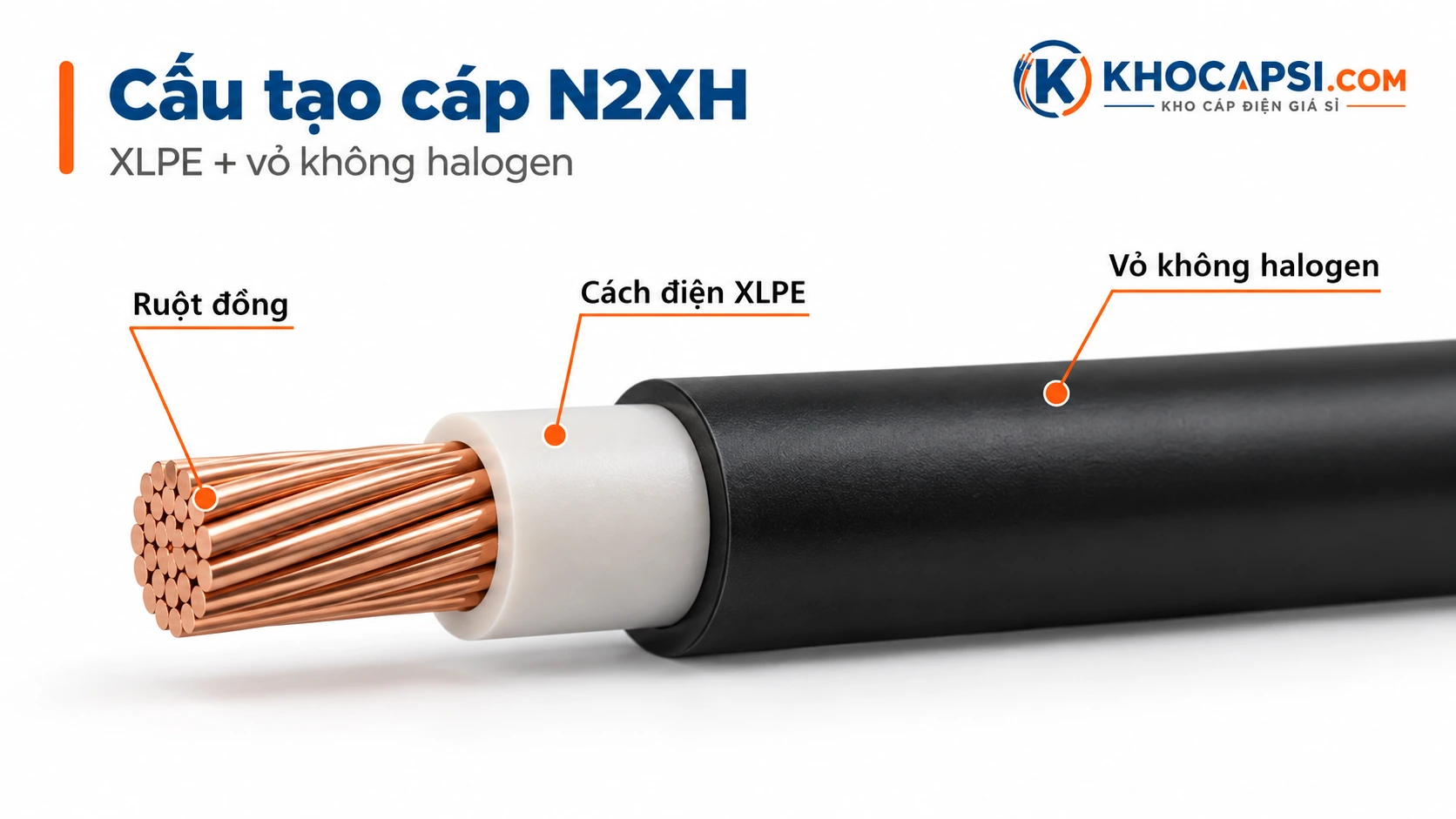

Cáp N2XH là gì?

N2XH là cáp nguồn dùng cho lắp đặt cố định. Dòng này thường có điện áp 0,6/1kV và được sử dụng trong những công trình có yêu cầu cao hơn về khói và khí sinh ra khi cháy.

Cấu tạo điển hình gồm:

• Ruột dẫn bằng đồng.
• Lớp cách điện XLPE.
• Các lõi được ghép thành bó cáp.
• Vỏ ngoài bằng vật liệu không halogen.

XLPE là vật liệu cách điện có khả năng chịu nhiệt tốt. Vỏ không halogen giúp giảm lượng khí halogen ăn mòn sinh ra khi cáp cháy.

Cáp NYY là gì?

NYY cũng là cáp nguồn dùng cho lắp đặt cố định và thường gặp ở cấp điện áp 0,6/1kV.

Điểm khác với N2XH là NYY sử dụng PVC cho cả lớp cách điện lõi và vỏ ngoài.

Cấu tạo thường gồm:

• Ruột dẫn bằng đồng.
• Cách điện lõi bằng PVC.
• Lớp điền đầy hoặc bó lõi.
• Vỏ ngoài PVC.

NYY được sử dụng rộng trong cấp nguồn cho công trình và nhà máy. Nhiều dòng NYY được nhà sản xuất cho phép lắp trong không khí, bê tông, đất và chôn trực tiếp.

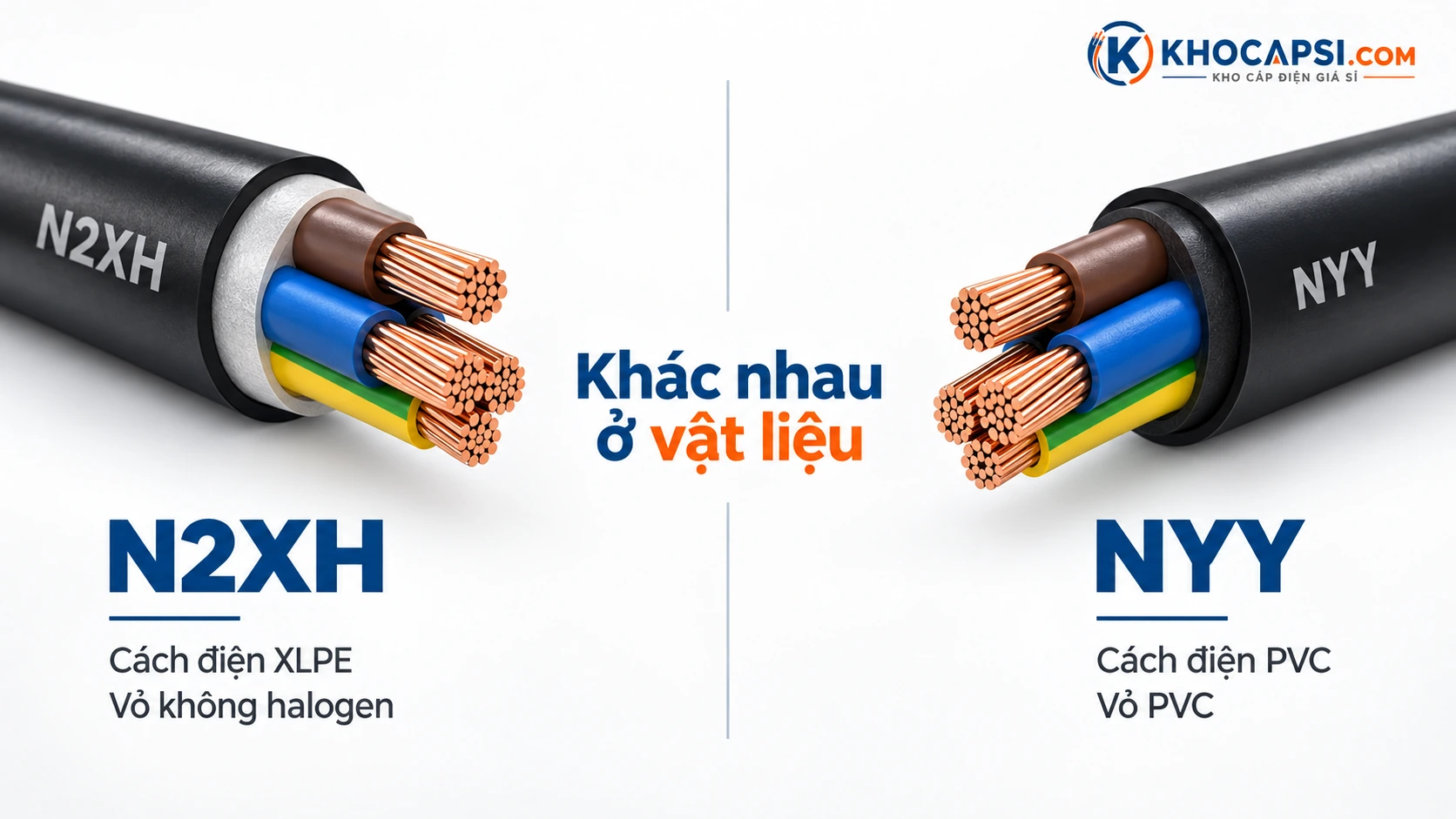

N2XH và NYY khác nhau thế nào?

N2XH và NYY khác nhau thế nào khi cháy?

Đây là một trong những lý do quan trọng nhất khiến dự án chọn N2XH thay vì NYY.

N2XH sử dụng vật liệu không halogen và trên các sản phẩm phù hợp có thể đáp ứng các yêu cầu về giảm khói, hạn chế khí ăn mòn và hạn chế lan truyền ngọn lửa.

NYY sử dụng PVC. PVC vẫn có thể được sản xuất để đáp ứng yêu cầu hạn chế lan truyền ngọn lửa, nhưng PVC không phải vật liệu không halogen.

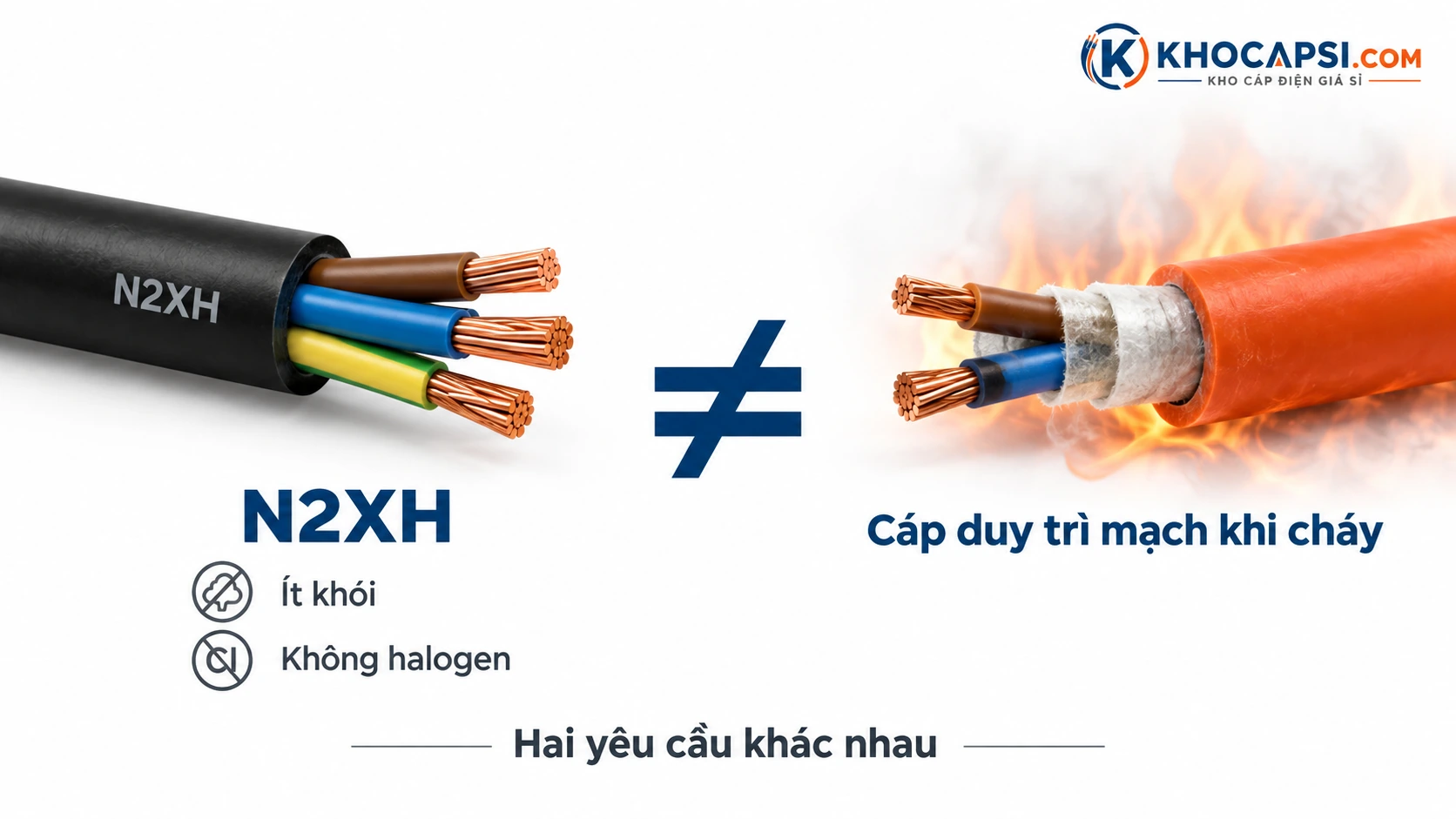

N2XH có phải cáp chống cháy duy trì mạch không?

Không nên hiểu như vậy.

N2XH có thể có các đặc tính như ít khói, không halogen và hạn chế lan truyền ngọn lửa. Nhưng những đặc tính này khác với khả năng duy trì nguồn điện khi cáp đang chịu lửa.

Nếu hệ thống như bơm chữa cháy, quạt hút khói, đèn sự cố hoặc một mạch an toàn phải tiếp tục hoạt động trong thời gian xảy ra cháy, dự án cần yêu cầu riêng về cáp Fire Resistant và tiêu chuẩn thử nghiệm tương ứng.

Xem thêm: Cáp chống cháy là gì?

N2XH và NYY có chôn trực tiếp trong đất được không?

NYY

Nhiều dòng NYY được thiết kế cho lắp đặt cố định trong không khí, bê tông và đất. LAPP hiện cũng công bố các dòng NYY phù hợp cho chôn trực tiếp trong đất.

Điều này không có nghĩa NYY là cáp có giáp thép. Nếu tuyến cáp có nguy cơ bị va đập, đào xới hoặc chịu tải cơ học lớn, vẫn cần biện pháp bảo vệ phù hợp.

N2XH

Không nên mặc định N2XH có thể chôn trực tiếp chỉ vì đây là cáp nguồn 0,6/1kV.

Ví dụ với dòng N2XH của LAPP, ứng dụng chính được nêu là cấp nguồn trong công trình và lắp cố định trên, trong hoặc dưới lớp trát, trong tường gạch và bê tông không chuyển động.

N2XH có chịu nhiệt tốt hơn NYY không?

Điểm khác biệt nằm ở vật liệu cách điện. N2XH sử dụng XLPE, còn NYY sử dụng PVC.

XLPE thường cho phép làm việc ở mức nhiệt cao hơn PVC tiêu chuẩn. Đây là một lợi thế khi thiết kế tải dòng, nhưng không có nghĩa cùng một tiết diện N2XH sẽ luôn tải được nhiều hơn NYY theo một tỷ lệ cố định.

Khả năng tải dòng còn phụ thuộc vào:

• Tiết diện ruột dẫn.
• Số lõi đang mang tải.
• Nhiệt độ môi trường.
• Cách đi cáp.
• Số lượng cáp đi chung.
• Đi trong không khí hay trong đất.

Vì vậy khi thiết kế không nên lấy bảng tải dòng của N2XH áp dụng trực tiếp cho NYY hoặc ngược lại.

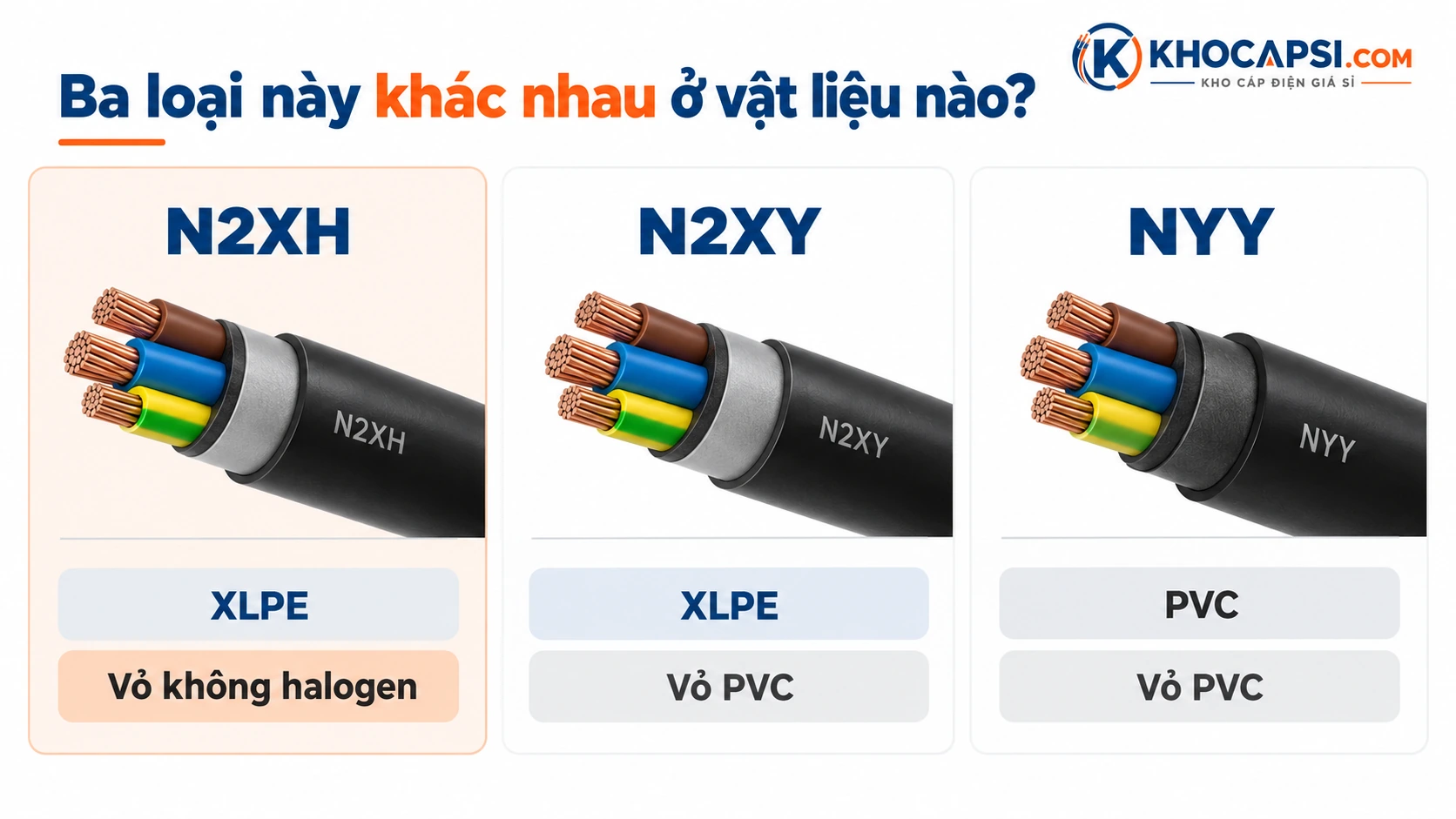

N2XH, N2XY và NYY khác nhau ở đâu?

Ba tên này khá giống nhau nên thường bị nhầm khi đọc BOQ hoặc datasheet.

Cách nhớ đơn giản: N2XH dùng XLPE và vỏ không halogen; N2XY vẫn dùng XLPE nhưng vỏ PVC; còn NYY dùng PVC cho cả cách điện lõi và vỏ ngoài.

N2XH-J, N2XH-O, NYY-J và NYY-O nghĩa là gì?

Khi đọc mã cáp, buyer thường gặp thêm chữ J hoặc O phía sau tên cáp.

Ví dụ, nếu hệ thống cần dây tiếp địa nằm chung trong cáp thì phải kiểm tra đúng phiên bản J, không chỉ nhìn số lõi và tiết diện.

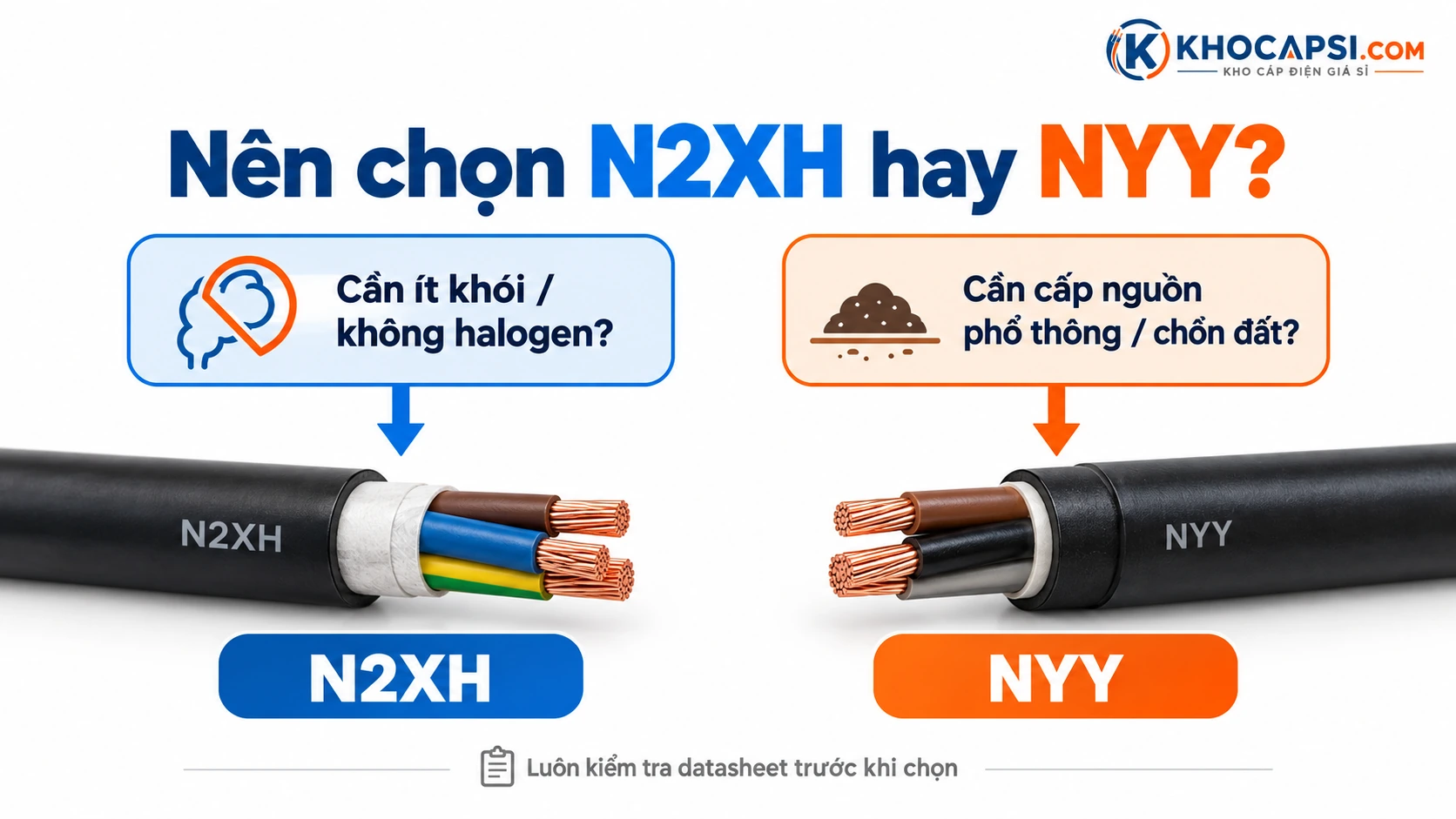

Cách chọn N2XH hay NYY

1. Xem dự án có yêu cầu LSZH hay không

Nếu hồ sơ yêu cầu Low Smoke Zero Halogen, Halogen-Free hoặc các tiêu chuẩn liên quan đến khói và khí ăn mòn, NYY PVC thông thường không phải lựa chọn thay thế trực tiếp.

2. Xác định cáp đi ở đâu

Cần làm rõ cáp đi trong nhà, ngoài trời, trên máng, trong bê tông, trong ống hay chôn trực tiếp trong đất.

3. Kiểm tra điện áp

N2XH và NYY thường gặp ở 0,6/1kV nhưng vẫn phải kiểm tra đúng thông số của mã sản phẩm cần mua.

4. Chọn số lõi và tiết diện

Tiết diện không nên chọn chỉ dựa vào công suất. Cần xem thêm chiều dài tuyến, dòng tải, sụt áp và điều kiện đi cáp.

5. Phân biệt chống cháy lan và duy trì mạch

Cáp hạn chế cháy lan hoặc ít khói không đồng nghĩa với cáp có thể tiếp tục cấp điện khi đang cháy.

6. Xem có cần bảo vệ cơ học không

Nếu tuyến cáp dễ bị va đập hoặc có yêu cầu giáp thép, cần kiểm tra cấu trúc khác. Việc cáp được phép chôn đất không đồng nghĩa cáp có giáp.

7. Kiểm tra đúng hãng và mã cáp

Cùng tên N2XH hoặc NYY nhưng phạm vi sử dụng có thể khác theo hãng và từng mã. Datasheet của đúng sản phẩm luôn là tài liệu cần kiểm tra cuối cùng.

Những lỗi thường gặp khi chọn N2XH và NYY

1. Cho rằng N2XH là phiên bản cao cấp hơn NYY và có thể thay trong mọi trường hợp.
2. Cho rằng N2XH mặc định là cáp duy trì mạch khi cháy.
3. Chôn trực tiếp N2XH mà không kiểm tra datasheet.
4. Cho rằng NYY PVC thì không thể hạn chế cháy lan.
5. Nhầm N2XH với N2XY.
6. Cho rằng cáp được phép chôn đất thì cũng có giáp bảo vệ cơ học.
7. Thay N2XH và NYY cho nhau chỉ vì cùng là 0,6/1kV.

N2XH hay NYY có giá cao hơn?

Khi cùng số lõi và tiết diện, N2XH thường có giá cao hơn NYY do sử dụng XLPE, vật liệu vỏ không halogen và có thể kèm các yêu cầu kiểm tra về khói, khí và cháy.

Tuy nhiên mức chênh thực tế phụ thuộc vào tiết diện, lượng đồng, hãng sản xuất, chứng chỉ, chiều dài và số lượng đặt hàng.

Do đó nên so hai mã có cùng cấu hình thay vì hỏi N2XH luôn đắt hơn NYY bao nhiêu phần trăm.

Câu hỏi thường gặp

N2XH là gì?

N2XH là cáp nguồn 0,6/1kV dùng XLPE làm cách điện và vật liệu không halogen cho vỏ ngoài, thường dùng trong những công trình có yêu cầu về khói và khí sinh ra khi cháy.

NYY là gì?

NYY là cáp nguồn 0,6/1kV sử dụng PVC cho cách điện lõi và vỏ ngoài, thường dùng cho cấp nguồn cố định trong công trình và nhà máy.

N2XH và NYY khác nhau lớn nhất ở đâu?

N2XH dùng XLPE và vỏ không halogen, còn NYY dùng PVC cho cả lớp cách điện và vỏ ngoài.

N2XH có phải LSZH không?

N2XH thuộc nhóm không halogen và nhiều sản phẩm có đặc tính ít khói. Vẫn cần kiểm tra tiêu chuẩn cụ thể trên datasheet.

N2XH có phải cáp chống cháy không?

N2XH có thể hạn chế cháy lan, ít khói và không halogen nhưng không tự động là cáp duy trì mạch khi cháy.

NYY có chôn trực tiếp trong đất được không?

Nhiều dòng NYY được nhà sản xuất công bố phù hợp để chôn trực tiếp. Vẫn cần kiểm tra đúng mã cáp và yêu cầu bảo vệ cơ học của tuyến.

N2XH có chôn đất được không?

Không nên mặc định. Phải kiểm tra đúng datasheet vì nhiều dòng N2XH tiêu chuẩn được thiết kế chủ yếu cho lắp đặt trong công trình.

N2XH có tốt hơn NYY không?

Không có loại nào tốt hơn trong mọi trường hợp. N2XH mạnh ở yêu cầu ít khói và không halogen; NYY thường thuận lợi cho cấp nguồn phổ thông và chôn đất.

N2XH và N2XY khác nhau gì?

Cả hai đều dùng XLPE làm cách điện. N2XH dùng vỏ không halogen, còn N2XY dùng vỏ PVC.

NYY-J và NYY-O khác nhau thế nào?

Phiên bản J có lõi bảo vệ xanh-vàng, còn phiên bản O không có lõi bảo vệ xanh-vàng.

Kết luận

Nếu công trình cần cáp ít khói, không halogen và giảm khí ăn mòn khi cháy, N2XH thường là lựa chọn phù hợp hơn. Nếu cần cáp nguồn PVC phổ dụng, đặc biệt cho các tuyến ngoài trời hoặc chôn trực tiếp khi đúng datasheet cho phép, NYY thường thuận lợi hơn.

Không nên thay hai loại cho nhau chỉ vì cùng có điện áp 0,6/1kV. Trước khi chốt vật tư cần kiểm tra số lõi, tiết diện, vị trí lắp đặt, khả năng chôn đất, yêu cầu khi cháy và đúng mã sản phẩm.
