Cáp PROFINET Là Gì? Type A, B, C, Cat.5e Và Cách Chọn

Cáp PROFINET là cáp Ethernet công nghiệp được thiết kế để truyền dữ liệu trong mạng PROFINET – một giao thức Industrial Ethernet phổ biến trong tự động hóa. Loại cáp này thường có cấu trúc chống nhiễu, độ bền cơ học cao hơn cáp mạng văn phòng và được phân loại theo điều kiện lắp đặt như Type A, Type B, Type C hoặc các biến thể dành cho robot.

Khi mua cáp PROFINET, không nên chỉ hỏi “Cat.5e hay Cat.6”. Người dùng cần xác định đồng thời tốc độ mạng, 2 pair hay 4 pair, lắp cố định hay chuyển động, Shield, vật liệu vỏ, khoảng cách tuyến và loại đầu nối RJ45/M12. Đây mới là các yếu tố quyết định một cáp PROFINET có phù hợp với PLC, HMI, servo, remote I/O hoặc robot hay không.

Nên chọn cáp PROFINET loại nào? Bảng chọn nhanh

PROFINET là gì?

PROFINET là một chuẩn truyền thông Industrial Ethernet được sử dụng để kết nối PLC, controller, HMI, remote I/O, drive và các thiết bị tự động hóa trên cùng mạng Ethernet công nghiệp.

PROFINET sử dụng nền tảng Ethernet nhưng bổ sung các cơ chế cần thiết cho hệ thống điều khiển công nghiệp như truyền dữ liệu thời gian thực, chẩn đoán thiết bị và quản lý topology.

Điều này có nghĩa là:

PROFINET không phải là tên của một loại dây.

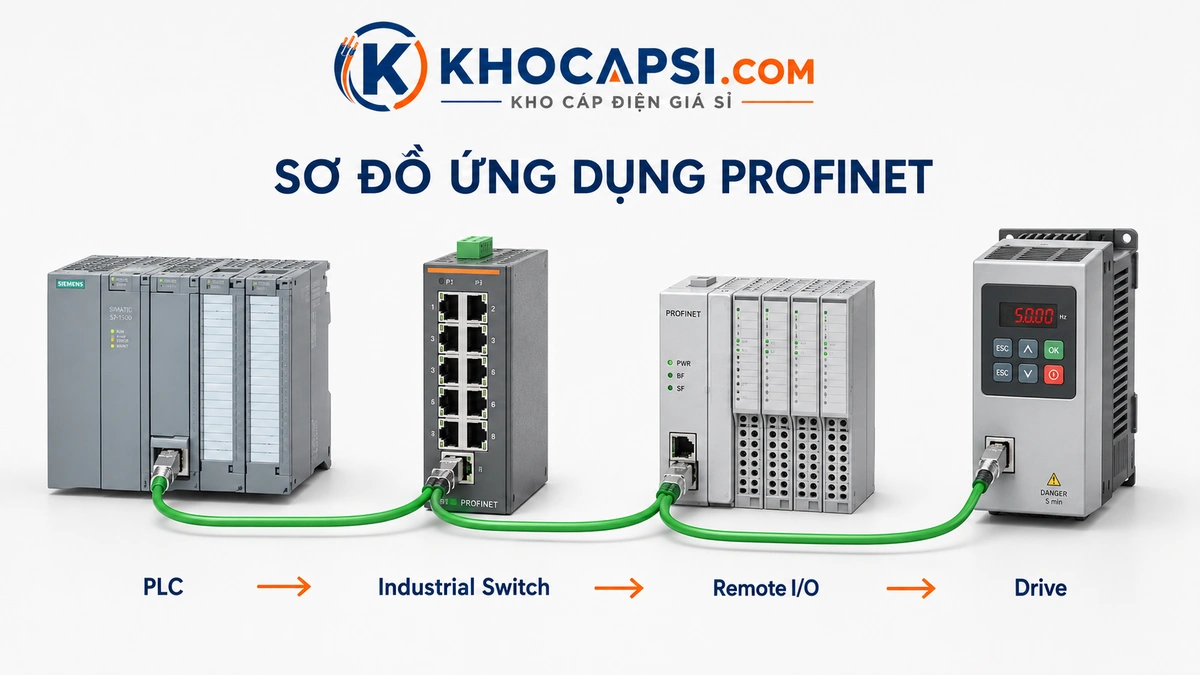

Một hệ PROFINET gồm nhiều thành phần:

• PLC / PROFINET Controller.
• PROFINET Device.
• Industrial Ethernet Switch.
• Cáp copper hoặc fiber.
• RJ45 / M12 connector.
• Topology và cấu hình mạng.

Cáp PROFINET là gì?

Cáp PROFINET là cáp dữ liệu công nghiệp có đặc tính điện, cơ học và EMC phù hợp với việc truyền dữ liệu trong mạng PROFINET.

Loại phổ biến nhất là cáp copper 4 lõi, tương đương 2 pair, có Shield và được sử dụng cho Fast Ethernet 100 Mbit/s. Các mạng cần tốc độ cao hơn có thể sử dụng cáp 4 pair / 8 lõi.

Cáp PROFINET thường có jacket màu xanh lá để dễ nhận diện trong nhà máy, nhưng màu jacket không phải là yếu tố quyết định cáp có đạt yêu cầu PROFINET hay không.

Điều quan trọng hơn là:

• Category truyền dẫn.
• Số pair.
• Impedance và đặc tính truyền dẫn.
• Shield.
• Loại conductor.
• Type A / B / C.
• Vật liệu jacket.
• Đầu nối.

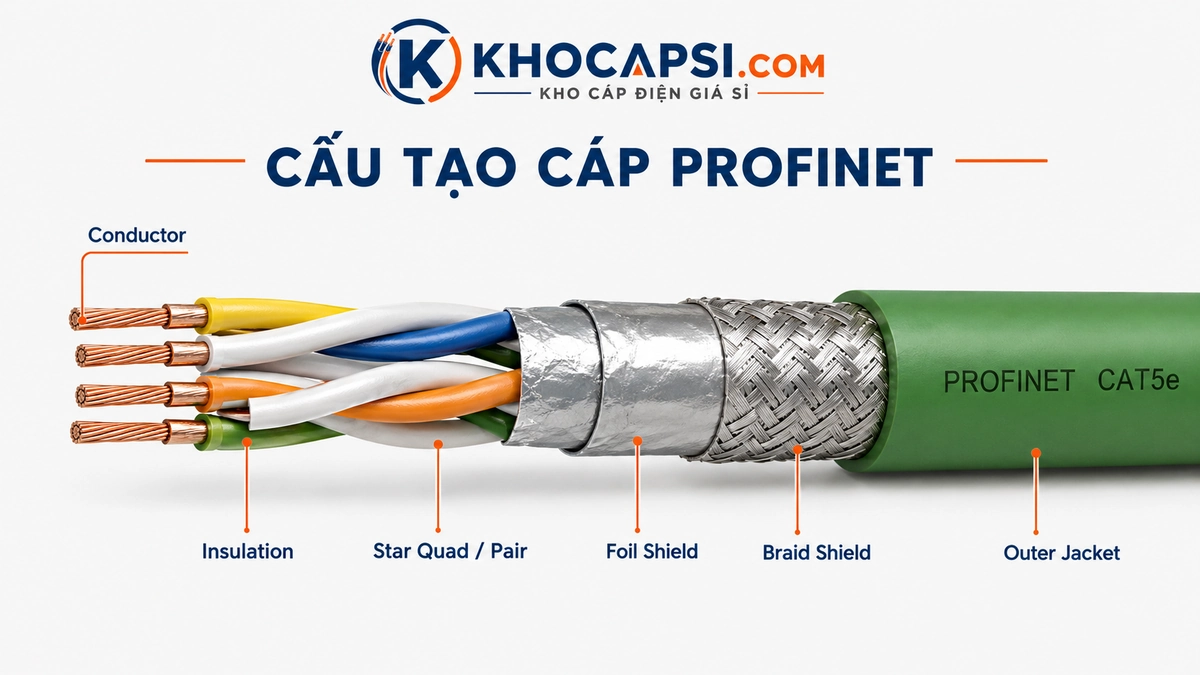

Cấu tạo cáp PROFINET gồm những gì?

Cấu trúc thay đổi theo số pair và điều kiện sử dụng, nhưng một cáp PROFINET copper điển hình có các thành phần sau.

1. Ruột dẫn dữ liệu

Cáp lắp cố định thường sử dụng conductor solid, trong khi cáp flexible hoặc moving cable thường sử dụng conductor nhiều sợi nhằm tăng khả năng chịu uốn.

2. Hai hoặc bốn cặp truyền dữ liệu

Cấu hình thường gặp:

• 2 Pair / 4 lõi: phổ biến cho 100BASE-TX 100 Mbit/s.
• 4 Pair / 8 lõi: phù hợp với Gigabit Ethernet và các yêu cầu băng thông cao hơn.

3. Cấu trúc Pair hoặc Star Quad

Một số PROFINET cable 4 lõi sử dụng cấu trúc Star Quad. Cách bố trí đối xứng này giúp cải thiện đặc tính truyền dẫn và khả năng chống nhiễu.

4. Shield chống nhiễu

PROFINET hoạt động trong môi trường công nghiệp nơi motor, biến tần và contactor có thể tạo EMI. Vì vậy cáp copper thường có Shield.

Một cấu trúc thường gặp là:

SF/UTP = Foil + Overall Braid Shield

Ví dụ nhiều cáp ETHERLINE PROFINET của LAPP sử dụng aluminium-laminated foil kết hợp copper braid.

5. Vỏ ngoài

Vật liệu jacket được chọn theo môi trường:

• PVC: ứng dụng công nghiệp thông thường.
• FRNC / LSZH: ít khói, không halogen.
• PUR: chịu cơ học, dầu và chuyển động tốt hơn trên nhiều dòng.
• TPE / ROBUST: môi trường hóa chất hoặc yêu cầu đặc biệt.

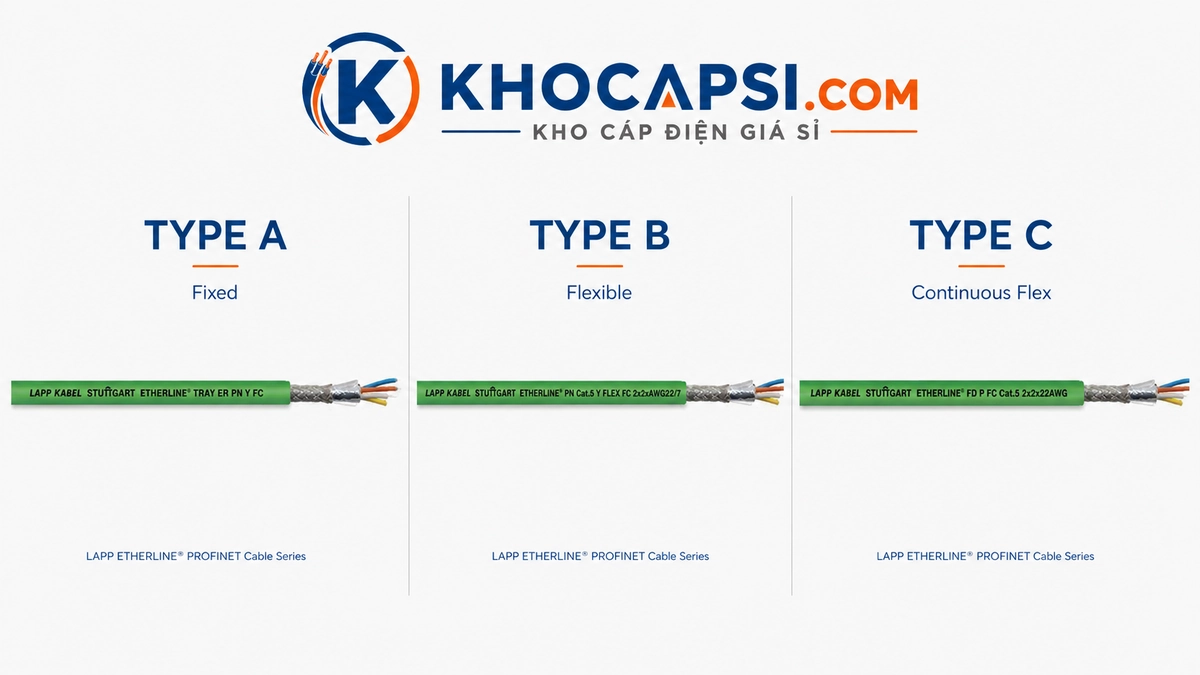

PROFINET Type A, Type B và Type C khác nhau thế nào?

Đây là một trong những thông tin quan trọng nhất khi đặt mua cáp PROFINET.

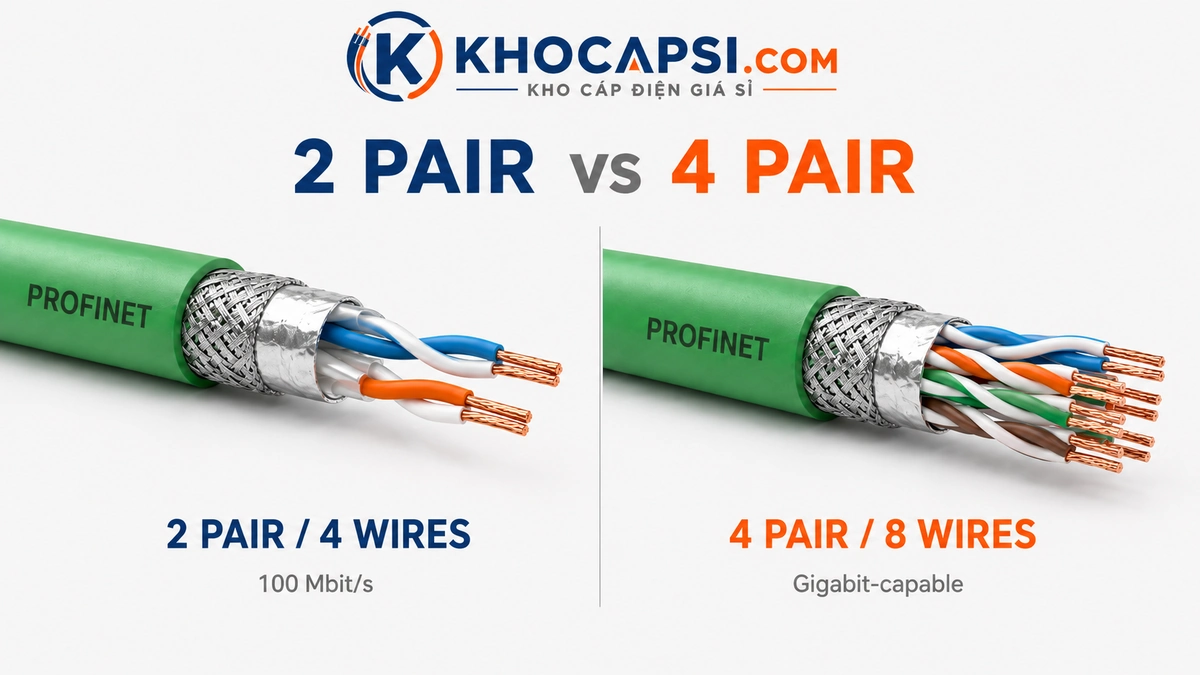

Cáp PROFINET 2 Pair và 4 Pair khác nhau thế nào?

PROFINET 2 Pair có phải Cat.5e không?

Có nhiều PROFINET 2-pair được xếp Cat.5e, nhưng cần hiểu đúng: một cáp Cat.5e chỉ có hai pair không thể tự động được coi là đường truyền Gigabit 1000BASE-T đầy đủ, vì Gigabit Ethernet thông thường sử dụng cả bốn pair.

Trong mạng PROFINET 100 Mbit/s, 2-pair Cat.5e là cấu hình rất phổ biến và hoàn toàn phù hợp khi thiết bị sử dụng 100BASE-TX.

PROFINET Cat.5e có đủ không? Có cần Cat.6 hoặc Cat.6A?

Trong phần lớn mạng PROFINET RT 100 Mbit/s ở tầng máy, Cat.5e thường đã đủ.

Không nên nâng lên Cat.6A chỉ vì nghĩ “Cat càng cao càng tốt”. Người mua nên xem trước:

• Thiết bị hỗ trợ 100 Mbps hay 1 Gbps.
• 2 pair hay 4 pair.
• Connector có hỗ trợ tốc độ tương ứng không.
• Môi trường EMC.
• Chiều dài tuyến.
• Yêu cầu nâng cấp tương lai.

Cat.6 hoặc Cat.6A hữu ích hơn khi thiết kế cần Gigabit/10 Gigabit hoặc yêu cầu hạ tầng Ethernet băng thông cao hơn.

Cáp PROFINET truyền được bao xa?

Với cáp đồng Ethernet, khoảng cách tối đa giữa hai endpoint truyền thông thông thường là 100 m.

Nếu cần đi xa hơn, có thể:

• Thêm Industrial Ethernet Switch.
• Thiết kế lại topology.
• Chuyển sang Fiber Optic.

Fiber đặc biệt hữu ích khi:

• Khoảng cách lớn.
• Môi trường EMI rất cao.
• Có chênh lệch điện thế giữa các khu vực.
• Cần cách ly điện.

Cáp PROFINET có bắt buộc phải chống nhiễu không?

Trong môi trường nhà máy, Shield là đặc điểm rất phổ biến và quan trọng trên PROFINET copper cable.

Các nguồn gây nhiễu có thể gồm:

• Biến tần.
• Servo drive.
• Motor.
• Contactor.
• Cáp động lực.
• Nguồn switching.

Nhiều dòng PROFINET công nghiệp sử dụng double shielding Foil + Braid để cải thiện khả năng chống EMI.

Tuy nhiên Shield chỉ phát huy tốt khi connector, bonding và termination được xử lý đúng.

Xem thêm: Shield và Non-Shield khác nhau thế nào?

PROFINET và Ethernet thông thường khác nhau thế nào?

PROFINET hoạt động trên nền Ethernet, nhưng PROFINET không đồng nghĩa với Ethernet văn phòng.

PROFINET và PROFIBUS khác nhau thế nào?

Hai công nghệ đều được sử dụng rộng rãi trong tự động hóa nhưng nền tảng truyền thông khác nhau.

Vì vậy không dùng PROFIBUS cable thay PROFINET cable chỉ vì cả hai đều kết nối PLC và thiết bị tự động hóa.

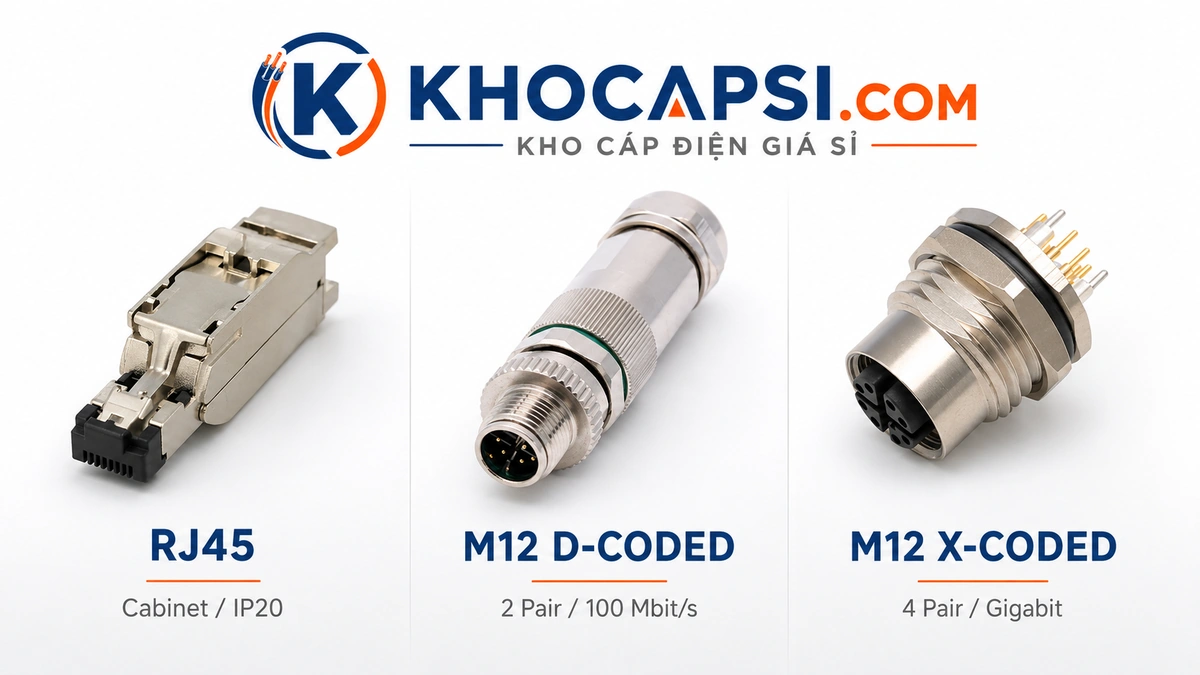

PROFINET dùng đầu RJ45 hay M12?

Cả hai đều được sử dụng, tùy môi trường và thiết bị.

RJ45

Phù hợp với:

• Tủ điện.
• Switch.
• PLC.
• Thiết bị IP20.
• Patch cable trong cabinet.

M12 D-coded

Thường được sử dụng cho Industrial Ethernet 100 Mbit/s với cấu hình 4 contact / 2 pair và phù hợp với môi trường máy móc nhờ kết nối chắc chắn hơn.

M12 X-coded

M12 X-coded sử dụng 8 contact và phù hợp với Gigabit Ethernet / băng thông cao hơn.

Khi chọn connector cần kiểm tra đồng thời:

• 2 pair hay 4 pair.
• Tốc độ.
• IP rating.
• Đường kính cáp.
• Kiểu conductor.
• Field-installable hay pre-assembled.

Cách chọn cáp PROFINET phù hợp

1. Xác định tốc độ mạng

Kiểm tra thiết bị sử dụng:

• 100 Mbit/s.
• 1 Gbit/s.
• Tốc độ cao hơn.

Từ đó mới quyết định cấu hình 2 pair hoặc 4 pair và Category phù hợp.

2. Xác định Type A, B hay C

Đây là bước đặc biệt quan trọng:

• Fixed → Type A.
• Occasional Flex → Type B.
• Continuous Flex → Type C.
• Robot torsion → dòng Robot/Type R phù hợp.

3. Kiểm tra môi trường nhiễu

Nếu tuyến chạy gần motor, servo hoặc VFD, nên ưu tiên cáp có Shield phù hợp và tuân thủ nguyên tắc bonding/grounding của hệ thống.

4. Chọn jacket

Không nên mặc định PVC luôn phù hợp.

Cần kiểm tra:

• Dầu.
• Hóa chất.
• UV.
• Ngoài trời.
• LSZH.
• Drag Chain.
• Vệ sinh công nghiệp.

5. Xác định chiều dài

Với copper Ethernet, giữ segment tối đa trong giới hạn thiết kế 100 m. Nếu dài hơn, cân nhắc switch hoặc fiber.

6. Chọn connector phù hợp

RJ45, M12 D-coded và M12 X-coded không thay thế lẫn nhau trong mọi trường hợp.

7. Kiểm tra chứng nhận và compatibility

Nếu hồ sơ yêu cầu PROFINET, UL/CSA, halogen-free hoặc các tiêu chuẩn cụ thể khác, cần kiểm tra đúng datasheet của article number.

6 lỗi thường gặp khi chọn cáp PROFINET

1. Chỉ nhìn Cat.5e mà không kiểm tra Type A/B/C.
2. Dùng cáp mạng văn phòng UTP thay cho Industrial Ethernet cable.
3. Dùng Type A trong Drag Chain.
4. Nghĩ Cat.5e 2 pair đương nhiên chạy Gigabit.
5. Không kiểm tra connector 2 pair/4 pair và tốc độ tương thích.
6. Đi quá 100 m copper mà không bố trí switch hoặc chuyển sang fiber.

Một số dòng cáp PROFINET / Industrial Ethernet tham khảo

KHOCAPSI cung cấp nhóm cáp Data và Industrial Ethernet cho hệ thống PLC, mạng máy và tự động hóa công nghiệp.

Câu hỏi thường gặp về cáp PROFINET

PROFINET là gì?

PROFINET là giao thức Industrial Ethernet được sử dụng trong tự động hóa để kết nối PLC, I/O, drive và các thiết bị công nghiệp.

Cáp PROFINET thường có mấy pair?

Hai cấu hình phổ biến là 2 pair/4 lõi cho 100 Mbit/s và 4 pair/8 lõi cho các ứng dụng Gigabit hoặc băng thông cao hơn.

PROFINET Cat.5e có chạy 1Gbps không?

Cần xem số pair. Cat.5e 4 pair có thể được sử dụng cho Gigabit Ethernet, nhưng PROFINET Cat.5e 2 pair phổ biến chỉ sử dụng hai pair và thường phục vụ 100 Mbit/s.

Cáp PROFINET dài tối đa bao nhiêu mét?

Với copper Ethernet, khoảng cách giữa hai endpoint thông thường tối đa 100 m. Tuyến dài hơn nên dùng switch hoặc fiber.

PROFINET Type A là gì?

Type A là cáp dành cho lắp đặt cố định và không được thiết kế cho chuyển động sau khi lắp.

PROFINET Type B là gì?

Type B phù hợp với ứng dụng linh hoạt, có rung hoặc uốn không thường xuyên.

PROFINET Type C là gì?

Type C được thiết kế cho ứng dụng động, chẳng hạn cable chain và các bộ phận máy chuyển động liên tục.

Có dùng cáp mạng Cat6 văn phòng cho PROFINET được không?

Không nên chọn chỉ dựa vào Category. Trong nhà máy cần kiểm tra Shield, jacket, khả năng cơ học, chuyển động và yêu cầu PROFINET của hệ thống.

Cáp PROFINET có bắt buộc màu xanh lá không?

Màu xanh lá được sử dụng rất phổ biến để nhận diện PROFINET cable, nhưng màu jacket không phải yếu tố quyết định tính tương thích. Cần kiểm tra datasheet và thông số kỹ thuật.

PROFINET dùng RJ45 hay M12?

Cả hai. RJ45 phổ biến trong tủ điện; M12 D-coded thường dùng cho Industrial Ethernet 100 Mbit/s, còn M12 X-coded phù hợp với Gigabit Ethernet.

PROFINET và EtherCAT có dùng chung cáp không?

Một số Industrial Ethernet cable được nhà sản xuất công bố phù hợp cho cả PROFINET, EtherCAT và EtherNet/IP. Tuy nhiên compatibility phải được xác nhận theo datasheet từng sản phẩm, không nên mặc định mọi cáp PROFINET đều thay thế lẫn nhau.

PROFINET có dùng Fiber Optic được không?

Có. Fiber phù hợp khi cần khoảng cách xa, miễn nhiễm EMI hoặc cách ly điện giữa các khu vực.

Kết luận: nên chọn cáp PROFINET như thế nào?

Với mạng PROFINET 100 Mbit/s cố định, cáp Cat.5e 2 pair Type A là cấu hình rất phổ biến. Nếu tuyến có chuyển động, cần chuyển sang Type B hoặc Type C; nếu cần Gigabit, cần kiểm tra 4 pair, Category và connector phù hợp.

Do đó, đừng chọn cáp PROFINET chỉ bằng câu “cần Cat.5e màu xanh”. Khi lập RFQ nên ghi ít nhất tốc độ, số pair, Type A/B/C, chiều dài, Shield, vật liệu jacket, connector và môi trường lắp đặt.

Tham khảo thêm Shield và Non-Shield khác nhau thế nào? hoặc xem danh mục cáp Data / Industrial Ethernet tại KHOCAPSI.

Nội dung mang tính hướng dẫn lựa chọn chung. Thông số cuối cùng cần được xác nhận theo datasheet của đúng article number, thiết bị và yêu cầu thiết kế của mạng PROFINET.
