BS 6387 CWZ Là Gì? Giải Nghĩa C, W, Z Và Cách Chọn Cáp

BS 6387 CWZ là yêu cầu thử khả năng duy trì mạch điện của cáp trong điều kiện cháy. Ba chữ C, W và Z tương ứng với ba phép thử riêng: chịu lửa, chịu lửa kết hợp nước và chịu lửa kết hợp va đập cơ học.

Một cáp được công bố đạt Category CWZ phải đáp ứng cả ba phép thử theo BS 6387:2013. CWZ không có nghĩa cáp đồng thời chịu lửa, nước và va đập trong cùng một phép thử, cũng không đồng nghĩa với LSZH, PH120 hay IEC 60331.

C, W và Z trong BS 6387 nghĩa là gì?

BS 6387 là gì?

BS 6387 là tiêu chuẩn Anh quy định phương pháp thử khả năng duy trì tính toàn vẹn của mạch điện khi cáp chịu tác động của cháy.

Bản hiện hành là BS 6387:2013. Tiêu chuẩn áp dụng cho cáp có điện áp danh định không vượt quá 600/1000V và đường kính ngoài thành phẩm không lớn hơn 20 mm.

Trong quá trình thử, mục tiêu không đơn giản là xem vỏ cáp có cháy hay không. Điều cần kiểm tra là mạch điện có tiếp tục duy trì theo yêu cầu của phép thử hay không.

Category C – chịu lửa 950°C trong 3 giờ

Category C kiểm tra khả năng duy trì mạch của cáp khi chịu tác động trực tiếp của ngọn lửa.

Trong khoảng thời gian thử, cáp phải duy trì tính toàn vẹn của mạch theo yêu cầu của tiêu chuẩn.

Vì vậy khi datasheet ghi “BS 6387 Category C”, thông tin quan trọng không phải chỉ là cáp đã tiếp xúc với nhiệt độ cao, mà là cáp đã được thử khả năng duy trì mạch trong điều kiện lửa quy định.

Category W – chịu lửa kết hợp nước

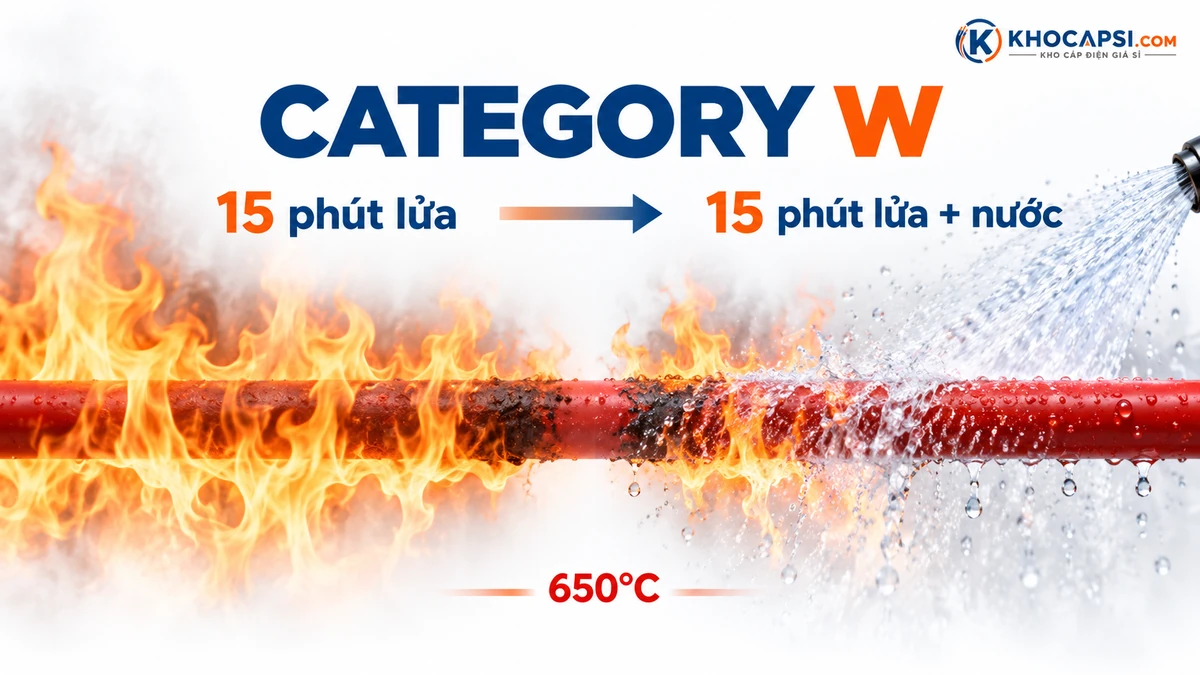

Trong thực tế xảy ra cháy, cáp có thể đồng thời chịu tác động từ hệ thống sprinkler, nước chữa cháy hoặc các nguồn nước khác. Category W được thiết kế để kiểm tra thêm điều kiện này.

Phép thử gồm hai giai đoạn:

Tổng thời gian của phép thử W là 30 phút, trong đó nước được bổ sung ở giai đoạn sau.

Category Z – chịu lửa kết hợp va đập cơ học

Khi xảy ra cháy, cáp không chỉ chịu nhiệt. Kết cấu, máng cáp hoặc các vật thể xung quanh có thể tạo ra tác động cơ học.

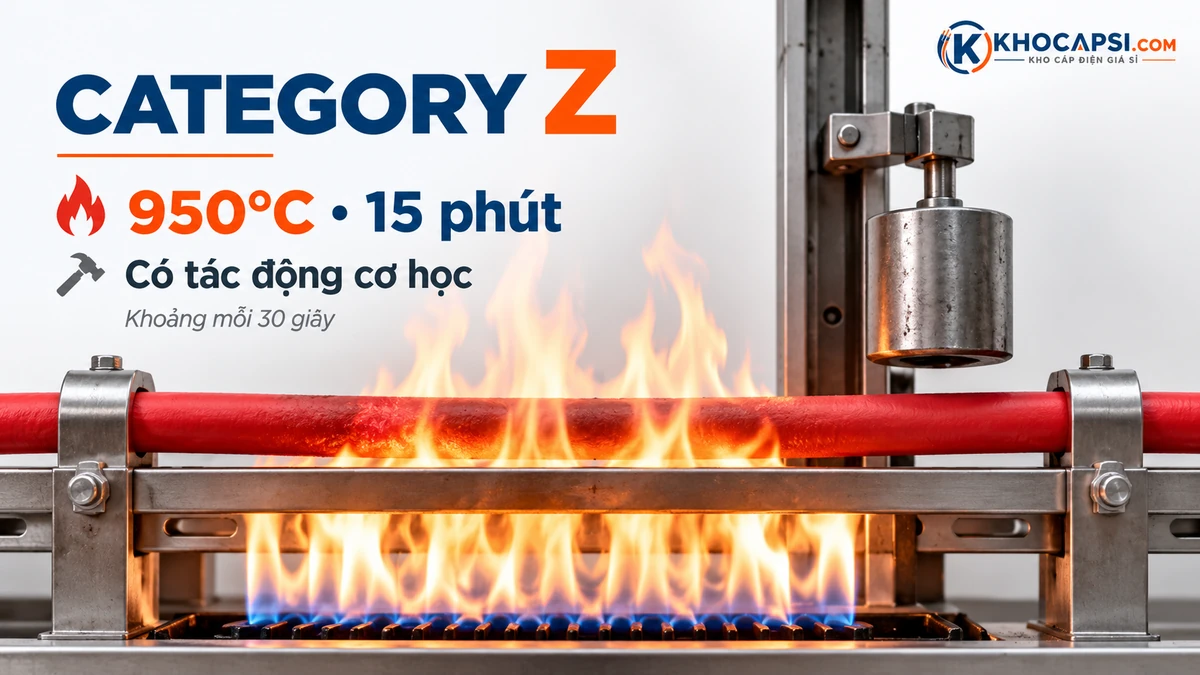

Category Z kiểm tra cáp dưới ngọn lửa ở 950°C ±40°C trong 15 phút, đồng thời có tác động cơ học theo chu kỳ khoảng 30 giây.

Cáp đạt BS 6387 CWZ thực sự có nghĩa gì?

Theo BS 6387:2013, cáp phải vượt qua cả ba phép thử C, W và Z mới có thể được chỉ định Category CWZ.

Điều này không có nghĩa một mẫu cáp duy nhất phải chịu đồng thời 950°C, nước và va đập trong 3 giờ. Ba giao thức kiểm tra những điều kiện khác nhau.

Đây là chi tiết rất quan trọng khi đọc catalogue, bởi cách viết “CWZ chịu lửa + nước + va đập 950°C trong 3 giờ” dễ khiến buyer hiểu sai điều kiện thử thực tế.

Còn các ký hiệu A, B, S, X và Y thì sao?

Các phiên bản cũ của BS 6387 từng có thêm những phân loại như A, B, S, X và Y.

Ở phiên bản BS 6387:2013, các phân loại này được xem là lỗi thời. Vì vậy khi đánh giá hồ sơ mới, nên kiểm tra xem tài liệu đang tham chiếu bản BS 6387 nào thay vì lấy bảng phân loại của phiên bản cũ áp dụng cho bản 2013.

Cáp BS 6387 CWZ có phải LSZH không?

Không thể kết luận chỉ từ chữ CWZ.

BS 6387 CWZ đánh giá khả năng duy trì mạch khi chịu lửa, nước và tác động cơ học theo ba giao thức thử.

LSZH lại liên quan đến lượng khói và halogen sinh ra khi vật liệu cháy. Đây là nhóm yêu cầu khác.

Một sản phẩm có thể đồng thời đạt BS 6387 CWZ và các yêu cầu về ít khói, không halogen, nhưng các đặc tính đó phải được thể hiện riêng trên datasheet hoặc chứng chỉ.

Xem thêm: LSZH và PVC khác nhau thế nào?

BS 6387 CWZ, IEC 60331 và PH120 có giống nhau không?

Không. Đây là những hệ thống thử và phân loại khác nhau. Không nên tự đổi trực tiếp từ CWZ sang PH120 hoặc ngược lại.

Một sản phẩm có thể được thử theo nhiều tiêu chuẩn khác nhau. Ví dụ trên thị trường có những cáp đồng thời công bố BS 6387 CWZ, IEC 60331 và EN 50200 PH120.

Nhưng việc một sản phẩm đạt một tiêu chuẩn không cho phép tự suy ra rằng sản phẩm đó cũng đạt tiêu chuẩn còn lại.

Cách chọn cáp BS 6387 CWZ cho dự án

1. Kiểm tra đúng tiêu chuẩn mà dự án yêu cầu

Nếu BOQ ghi BS 6387 CWZ thì nên đối chiếu chứng chỉ hoặc datasheet thể hiện đúng BS 6387:2013 Category CWZ, không chỉ dựa vào chữ “Fire Resistant”.

2. Kiểm tra điện áp của cáp

BS 6387:2013 có phạm vi áp dụng đến 600/1000V. Ngoài tiêu chuẩn thử cháy, điện áp danh định của chính cáp vẫn phải phù hợp với hệ thống.

3. Xác định số lõi và tiết diện

Ví dụ 2×1,5 mm², 2×2,5 mm², 4×1,5 mm² hoặc cấu hình khác phải được chọn theo mạch và tải thực tế.

4. Xem cáp có cần chống nhiễu không

CWZ không cho biết cáp có lớp chống nhiễu hay không. Với tín hiệu, báo cháy hoặc hệ điều khiển, cần kiểm tra riêng yêu cầu Shield.

5. Xem có cần LSZH không

Nếu dự án yêu cầu ít khói và không halogen, phải kiểm tra thêm các tiêu chuẩn tương ứng trên đúng sản phẩm. Không nên suy ra từ CWZ.

6. Xem có cần giáp bảo vệ cơ học không

Cáp đạt Category Z không có nghĩa nó tự động là cáp có giáp. Nếu tuyến cáp cần SWA hoặc lớp bảo vệ cơ học khác, đây phải là yêu cầu riêng của cấu trúc cáp.

7. Kiểm tra chứng chỉ đúng mã cáp

Không nên dùng chứng chỉ của một series để mặc định cho mọi tiết diện hoặc mọi cấu trúc. Hãy đối chiếu phạm vi chứng nhận với đúng loại cáp cần mua.

Những lỗi thường gặp khi đọc BS 6387 CWZ

1. Hiểu CWZ là một phép thử duy nhất gồm lửa, nước và va đập cùng lúc.
2. Viết rằng CWZ chịu 950°C + nước + va đập trong 3 giờ.
3. Cho rằng cáp đạt CWZ thì mặc định là LSZH.
4. Cho rằng Category Z đồng nghĩa cáp có giáp bảo vệ cơ học.
5. Quy đổi CWZ trực tiếp sang PH120.
6. Cho rằng đạt IEC 60331 thì tự động đạt BS 6387 CWZ.
7. Sử dụng bảng A, B, S, X, Y cũ để giải thích BS 6387:2013.
8. Chỉ nhìn chữ “Fire Resistant” mà không kiểm tra tiêu chuẩn và chứng chỉ của đúng mã.

Câu hỏi thường gặp

BS 6387 CWZ là gì?

Đây là phân loại cho cáp đạt cả ba giao thức C, W và Z của BS 6387:2013 về duy trì mạch khi chịu lửa, nước và tác động cơ học.

Category C thử ở bao nhiêu độ?

Category C sử dụng nhiệt độ 950°C ±40°C trong thời gian 180 phút.

Category W thử trong bao lâu?

Phép thử kéo dài tổng cộng 30 phút: 15 phút chịu lửa ở 650°C ±40°C, sau đó thêm 15 phút lửa kết hợp phun nước.

Category Z là gì?

Category Z kiểm tra cáp dưới lửa 950°C ±40°C trong 15 phút và có tác động cơ học theo chu kỳ khoảng 30 giây.

CWZ có phải chịu đồng thời lửa, nước và va đập không?

Không. C, W và Z là ba giao thức thử riêng. Cáp phải đạt cả ba mới được phân loại CWZ.

CWZ có đồng nghĩa PH120 không?

Không. PH120 thuộc hệ phân loại theo EN 50200, còn CWZ thuộc BS 6387. Phải kiểm tra từng chứng nhận riêng.

Cáp CWZ có phải LSZH không?

Không tự động. LSZH liên quan đến khói và halogen, còn CWZ liên quan đến khả năng duy trì mạch trong các phép thử cháy.

BS 6387 có áp dụng cho cáp 0,6/1kV không?

Có thể, vì phạm vi của BS 6387:2013 bao gồm cáp có điện áp danh định không vượt quá 600/1000V, đồng thời phải đáp ứng các điều kiện phạm vi khác của tiêu chuẩn.

BS 6387 CWZ có thay thế IEC 60331 không?

Không nên coi hai tiêu chuẩn là thay thế trực tiếp cho nhau. Nếu dự án yêu cầu cả hai, sản phẩm cần có bằng chứng phù hợp cho từng yêu cầu.

Kết luận

BS 6387 CWZ là cách phân loại cáp đạt ba phép thử riêng về duy trì mạch: C chịu lửa 950°C trong 3 giờ, W chịu lửa kết hợp nước và Z chịu lửa kết hợp tác động cơ học.

Khi chọn cáp, không nên chỉ nhìn chữ CWZ. Buyer còn cần kiểm tra điện áp, số lõi, tiết diện, LSZH, chống nhiễu, giáp bảo vệ, các tiêu chuẩn khác của dự án và chứng chỉ áp dụng cho đúng sản phẩm.
